¿Accesorio de cableado de la motocicleta (3 / 6 paso)

Paso 3: Hacer un conector Y mixto

Lo primero que quieres hacer es hacer un conector con un extremo SAE y dos de los extremos del emparejado. Para ello, corte el conector emparejado por la mitad y luego unir los dos extremos juntos hacia la misma dirección. Usted puede estar seguro de que las polaridades están en este paso manteniendo sólo los colores emparejados. Va de rojo a rojo, el negro va a negro.

Para el siguiente paso, las cosas no son tan sencillas. Lo mejor es conseguir un voltímetro y medir la diferencia de tensión entre los dos extremos. Si es negativo, el cableado es lo contrario de lo que esperar. Por ejemplo, ocurre que el cable rojo que sale del conector que se muestra aquí es realmente el cable a tierra y el negro es el cable de alimentación. Usted notará que el cableado original de la moto tiene totalmente diferentes colores (verde y marrón) de modo que se evita esta confusión.

Una vez que has determinado cual cable es de alimentación, se deslizan algunos tubería de encogimiento de calor rojo en él. En el cable negro se deslizan algunos tubería de encogimiento de calor negro. Así sabes que incluso si usted no puede confiar en el color del cable, usted puede confiar en el color del encogimiento del calor.

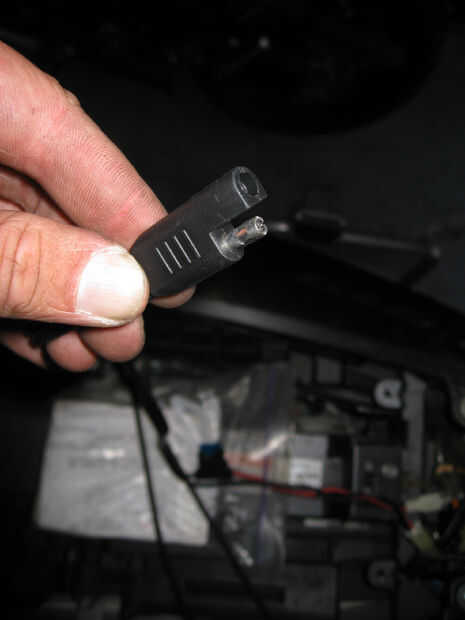

Conecte el conector SAE con la polaridad correcta. Recuerde: el extremo aislamiento va a poder, y el símbolo va a la tierra. Comprobarlo con un voltímetro.

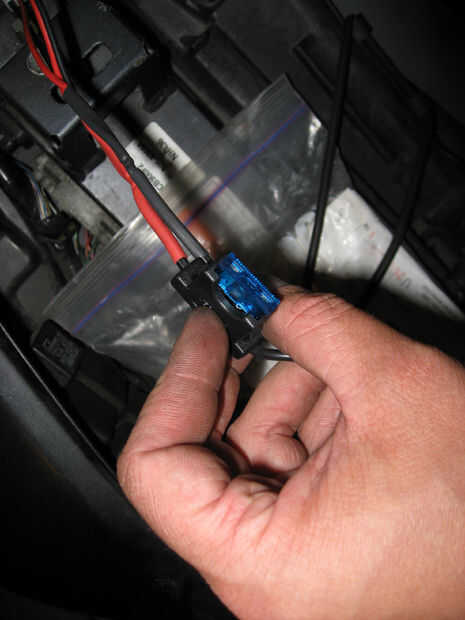

Se trata de un conector especial de SAE. Tiene un fusible en línea. Esto es probablemente una buena idea. No quieren un cortocircuito en el accesorio para sacar corriente ilimitada.
