Accesorio de montaje PCB

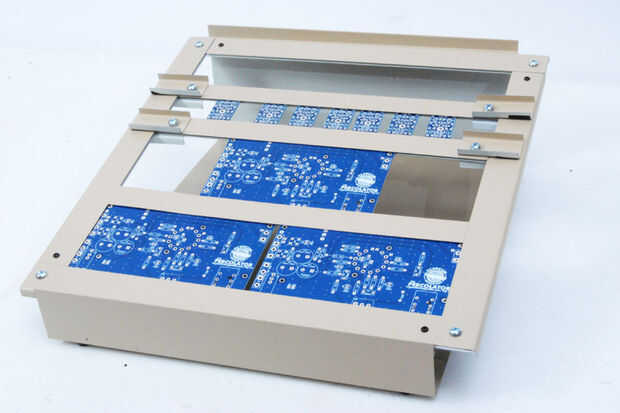

¿Construir un montón de placas de circuito impreso y deseo que tenía una de esas cosas de soporte accesorio tablero limpio, pero no puede imaginar el gasto $100 - $400 cuando parecen tan simple? Eso es, exactamente. Por lo que hemos inventado esta cosa ingeniosa, un accesorio de PCB puede hacerse. Usted tendrá acceso a algunas herramientas del metal de hoja básico (o avanzada) y máquinas y alrededor de $30 de materiales; o usted puede conseguir un kit de Zeppelin Design Labs.

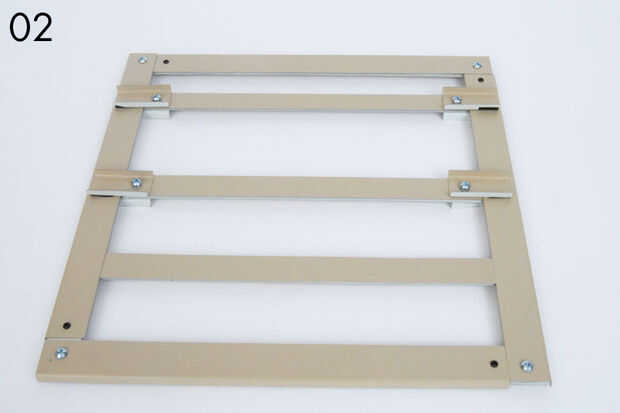

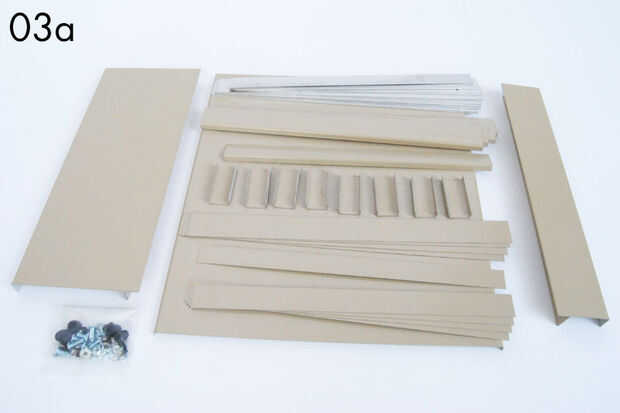

El aparato consiste en un marco y su soporte. Marco (02) consta de cuatro carriles perimetral, dos carriles de la media (uno equipado con pinzas) y un carril superior dotado de pinzas. Los rieles, a su vez, están hechos de una capa superior y una capa inferior de chapa de acero laminado a una pila de piezas de relleno de aluminio. El Stand de (03) consiste en un delantero, trasero y Base. El kit incluye todas las piezas de chapa, corte y doblado, además de todo el hardware (03a). Sólo pegar las piezas con cinta de la alfombra, algunos agujeros y montar con un destornillador. Siga estas instrucciones si está el kitde montaje o construcción desde cero.

Lo que se necesita:

Materiales:

1. Para el marco, una pieza de 24 calibre del metal de hoja por lo menos 13 "x 19". Para el soporte, otra pieza de 13 "x 26".
2. Para el material de relleno, usamos unos 200 pulgadas cuadradas de aluminio 040 (. 040" de espesor), doble apilado para hacer separadores 0,080" de espesor. Comenzamos con una pieza de 13 "x 15". Usted puede utilizar cualquier material denso, rígido que se puede cortar, y que es el espesor de un tablero de PC, que suele ser 0,60-0,65"(1/16" = 0,625"). No use cartulina! Es demasiado mullido y pelarán aparte. 040 el aluminio es fácil de encontrar y comunes, y usted puede cortar usted mismo con un buen corte y algo de práctica. También puede usar tres capas de metal calibre 24 (acero). Esto requeriría una pieza de 13 "x 22".
3. Un rollo de cinta de la alfombra.
4. Alguna cinta adhesiva o aislante.

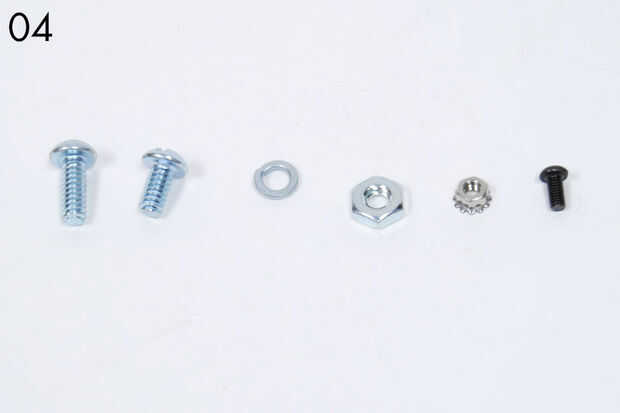

5. Hardware (04):
   1. 4 piezas de la máquina Tornillo #10 x 1/2 "cabeza de la cacerola
   2. 4 PC Tornillo #10 x 3/8 "cabeza de la cacerola
   3. 8 PC #10 Arandela de anillo partido
   4. tuerca hexagonal 8 PC #10
   5. tuerca hexagonal 8 PC #4
   6. 8 PC tornillo de máquina de cabeza troncocónica
   7. 4 pies de goma pequeños que son al menos 5/16" de espesor (opcional)

Herramientas:

1. Cizalla de corte recto (snip), o pie cizalla o corte de energía
2. Doblador de la mejilla, o freno de mano o poder autobrake
3. Taladro de columna
4. Destornillador
5. Cuchillo para uso general
