Accesorio de montaje PCB (14 / 18 paso)

Paso 14: #10 agujeros

Utilizar un 3/16" bit para taladro #10 agujeros donde se indica:

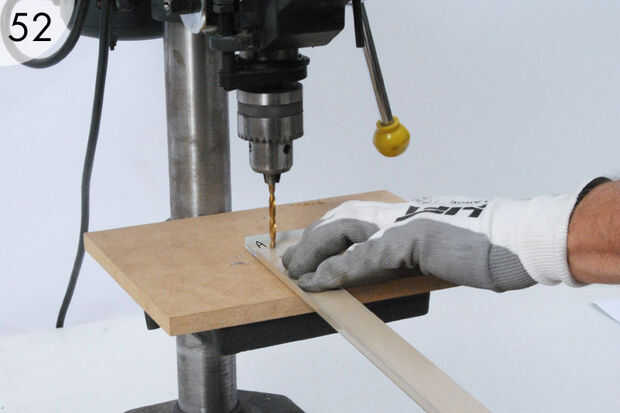

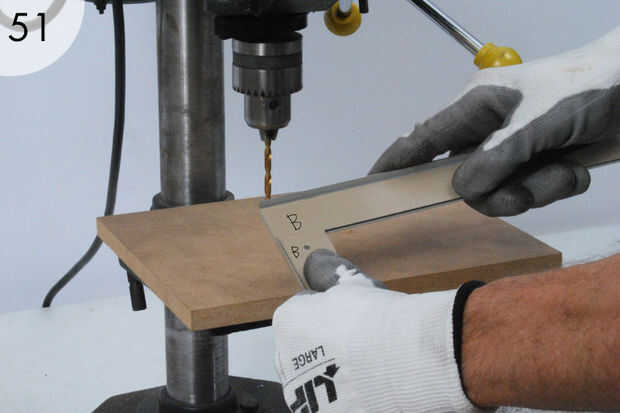

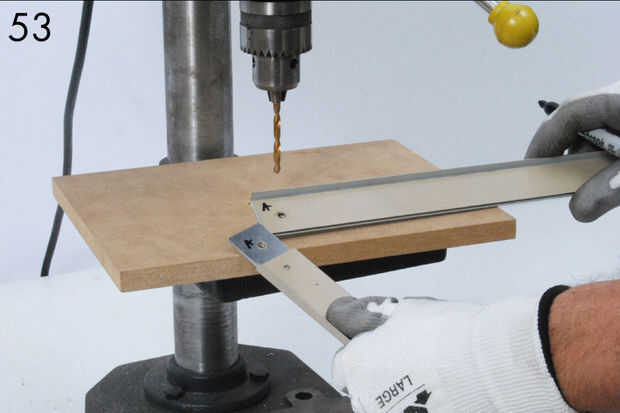

  1. Montar el cuadro, una de las esquinas a la vez. Mantenga las piezas apretadas y cuadrados y perforar directamente a través de todas las capas (51-53).

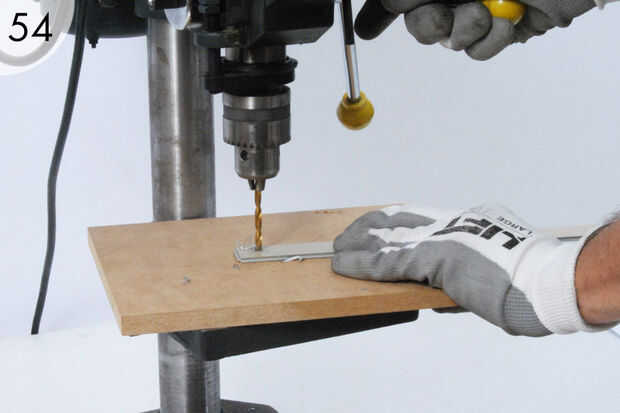

  2. Perfore un agujero a través de ambos extremos de una Rail(54) medio

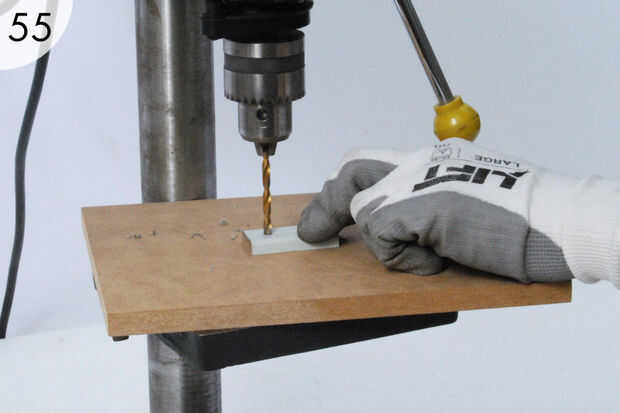

  3. Perfore un agujero a través de las 8 abrazaderas (55).

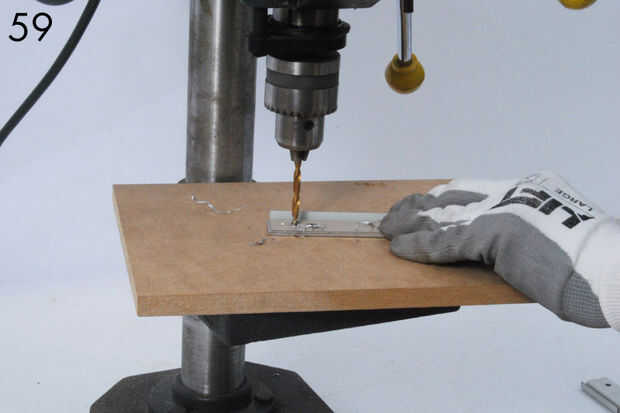

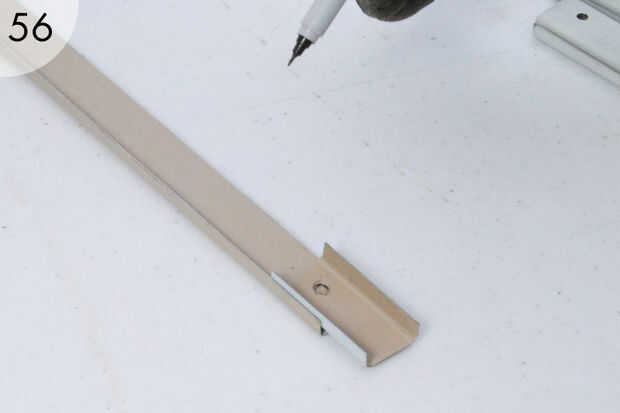

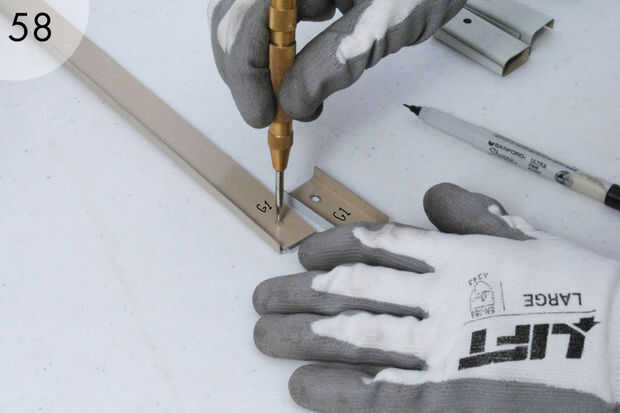

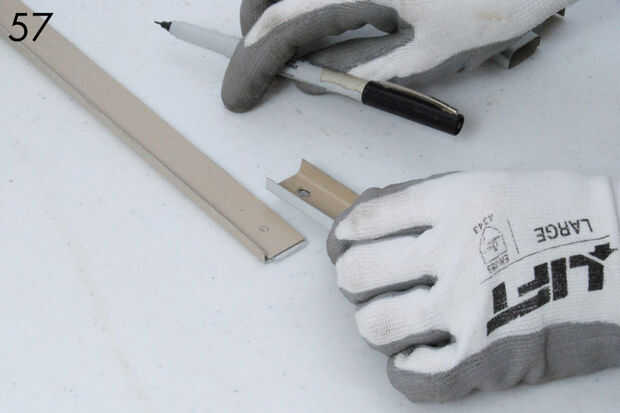

  4. Ahora coloque una abrazadera en cada extremo del riel superior como se muestra y marque el carril (56-58). Etiqueta las abrazaderas y el carril superior así que usted puede encajen más tarde. Estas dos últimas perforaciones a través del riel superior (59).

Compruebe el lado de salida de los agujeros de las rebabas. Utilice una herramienta de desbarbado o una broca más grande, para eliminarlos.
