Accesorio del teléfono móvil Bluetooth para llamadas perdidas y SMS (2 / 6 paso)

Paso 2: ¿Cómo montar?

a continuación se muestran los pasos para conectar las piezas de hardware

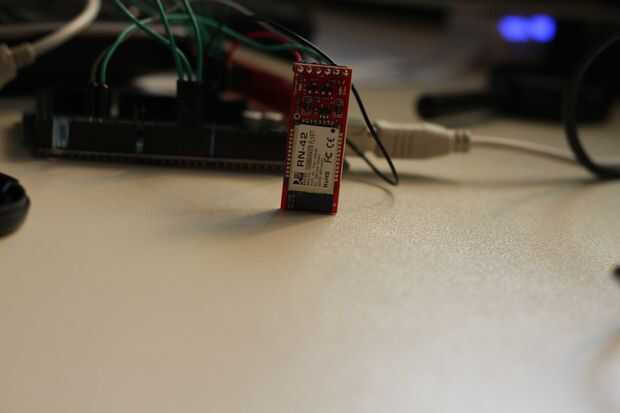

1. Conecte el módulo de Bluetooth a puerto serie de Arduino:
Módulo Arduino Pin Pin
VCC 3, 3V
GND GND
TX o Rx (si Mega, conectar a 18, si otras Arduino conectarse Digital 0)
RX-I Tx (si Mega, conectar a 17, si otras Arduino, conectar al Digital 1)

2. Conecte el módulo de la pantalla a Arduino (puede reasignar los pernos en el código si lo desea)
Pin de módulo Pin Arduin
GND GND
+5V                 5V
DIN 4 Digital
CS Digital 5
CLK 6 Digital
