Accesorios de animación usando Arduino del tirón (2 / 5 paso)

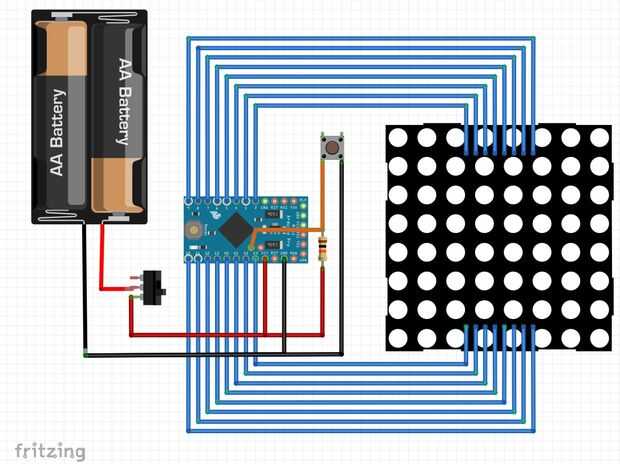

Paso 2: Diseño del diagrama del circuito.

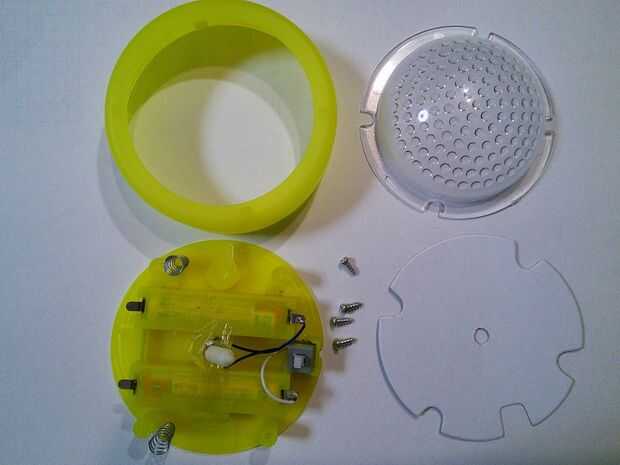

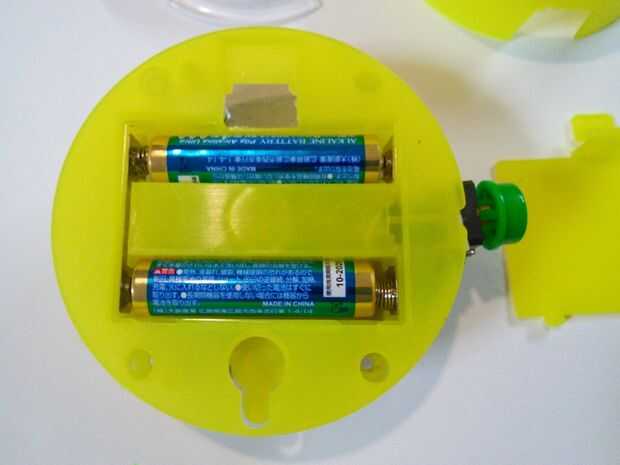

Luz de toque se ejecuta en dos pilas AAA.

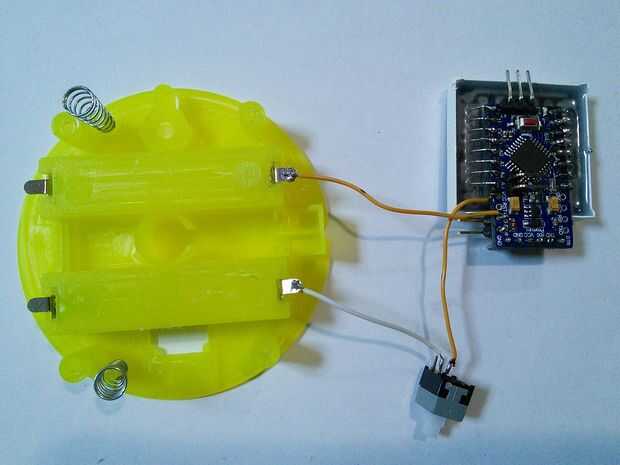

Así que elegí el Arduino de 3.3V · 8MHZ.I Conecte la batería directamente a VCC.
Conectado a las primas si un poder toca luz de 4.5V que utilizas.

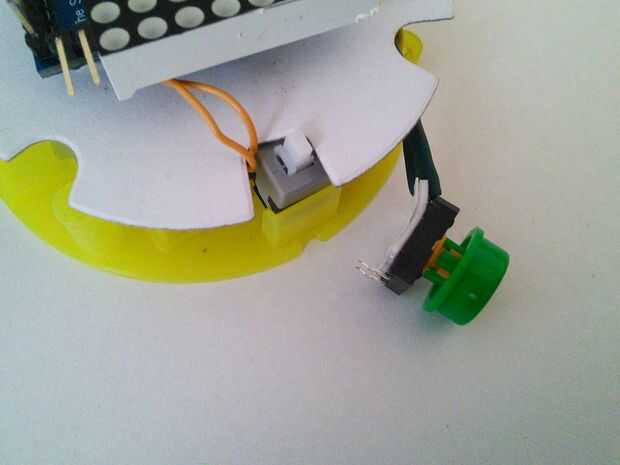

Utilice el interruptor de encendido en la luz de toque.

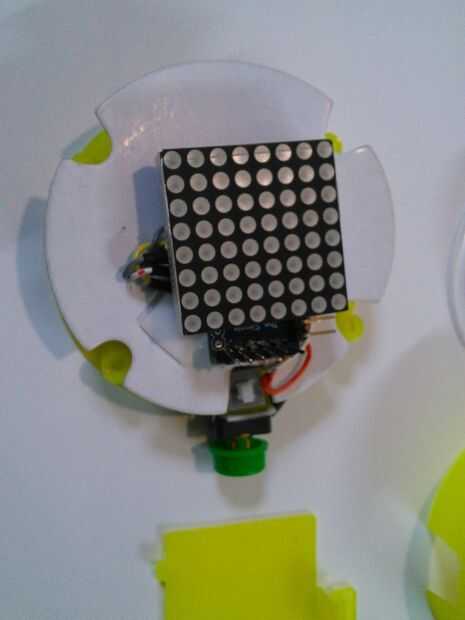

Estoy usando pantalla de matriz de Led de ánodo común.
Asegúrese de los polos de la matriz de LED.

Matriz de LDE Pin 1... Arduino pin 9
LDE matriz Pin 2... arduino pin 8
Matriz de LDE Pin 3... Arduino pin 7
Matriz de LDE Pin 4... Arduino pin 6
Matriz de LDE Pin 5... Arduino pin 5
Matriz de LDE Pin 6... Arduino pin 4
Matriz de LDE Pin 7... Arduino pin 3
Matriz de LDE Pin 8... Pin del Arduino 2
Matriz de LDE Pin 9... Arduino pin 17 (A3)
Matriz de LDE Pin 10... Arduino pin 16 (A2)
Matriz de LDE Pin 11... Arduino pin 15 (A1)
Matriz de LDE Pin 12... Arduino pin 14 (A0)
Matriz de LDE Pin 13... Pin 13 de Arduino
Matriz de LDE Pin 14... Arduino pin 12
Matriz de LDE Pin 15... Arduino pin 11
Matriz de LDE Pin 16... Arduino pin 10
Botón del tacto... Arduino pin A4
