Accionado por aire la puerta estilo Star Trek (4 / 5 paso)

Paso 4: electrónica

De la electrónica, habría trabajado un simple interruptor on/off.  Pero yo quería llegar un poco más de lujo y controlar los tiempos de las puertas de apertura y cierre.  Hice el circuito de los componentes que están disponibles en Radio Shack y Sparkfun.com.   El circuito sólo espera a que el botón para ser empujado y enciende la válvula de aire para que la puerta se abrirá.  Después de unos segundos, la válvula desconecta parte trasera y la puerta se cierra.

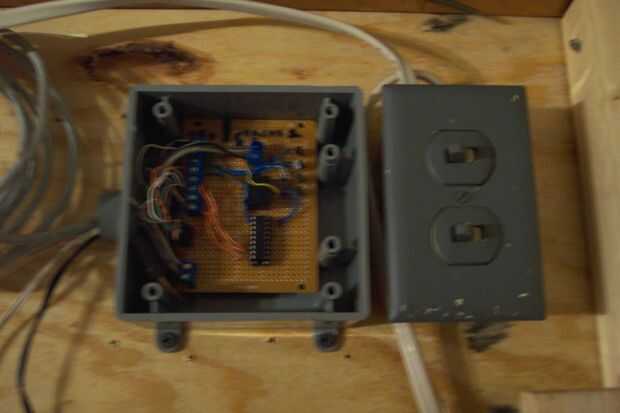

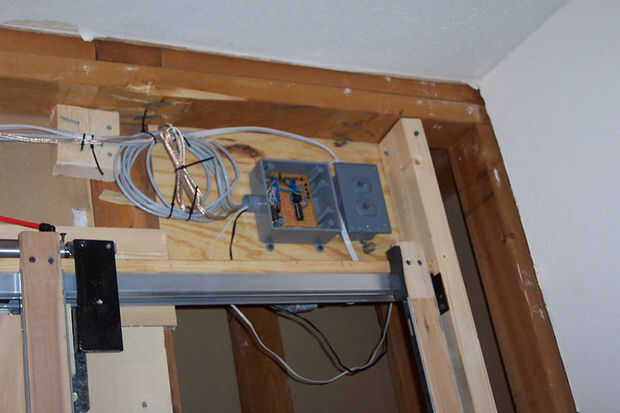

Había montado en un zócalo DIP, un relé y algunos otros componentes en un tablero de perf de Radio Shack y colocar todo dentro de una caja de plástico.  Yo también atado con alambre en dos interruptores de alimentación de AC, un suministro corriente alterna adaptador de pared para que el circuito y la otra provee potencia al compresor en el ático. Quería que todo el sistema a ser habilitado y deshabilitado de este "control panel", incluyendo el suministro de aire.
