Paso 9: Construir y conectar la fuente de alimentación
Probablemente sería el mejor tipo de alimentación a utilizar una (aproximadamente) 20 kV DC flyback transformador mediante un controlador actual baja como un oscilador 555 y un MOSFET. De hecho, casi cualquiera de la "fuente de alimentación de alto voltaje rápida" instructables que tenemos aquí debería funcionar. Sin embargo, no tenía una fuente de alimentación del flyback en mano cuando yo estaba la construcción de este proyecto, así que utilicé un transformador de señal de neón rectificado en su lugar.

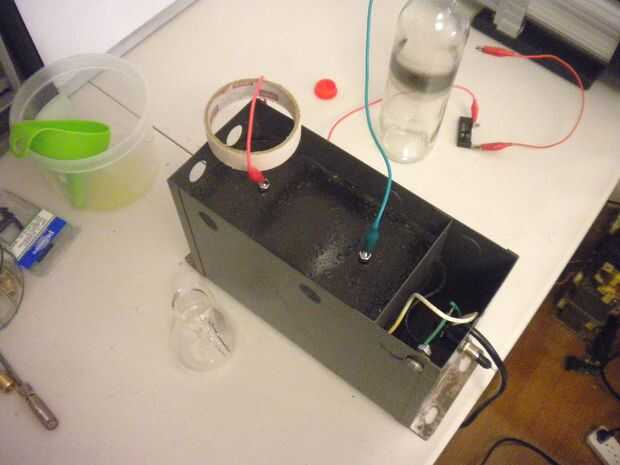

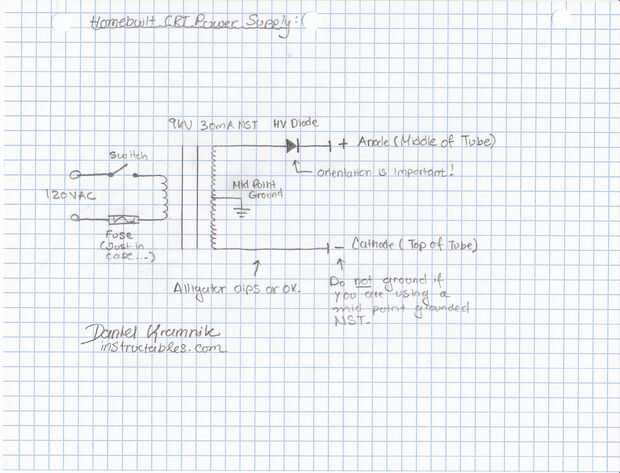

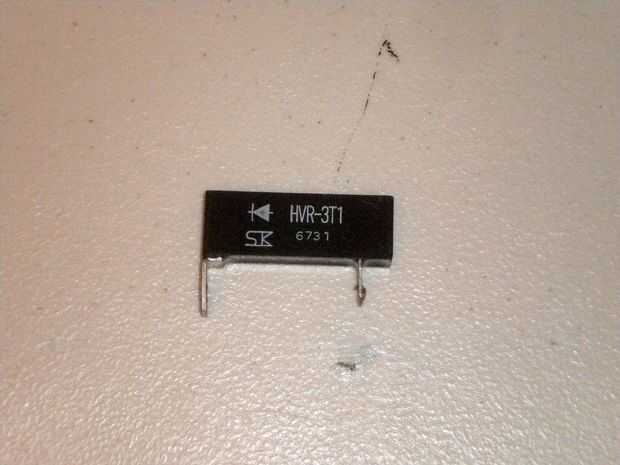

He incluido un esquema eléctrico que se muestra cómo conectar el diodo hasta el transformador. Uno de los extremos del transformador está conectado al cátodo del tubo de rayos catódicos, mientras que el otro extremo está conectado al ánodo del diodo de alto voltaje (el extremo del triángulo). Entonces, el cátodo del diodo (el segmento de la línea vertical) está conectado al ánodo del tubo de rayos catódicos. La segunda foto es de la instalación eléctrica completa y las dos últimas fotos muestran el transformador y el diodo individualmente:
