Acelerómetro analógico Control de un Servo (1 / 4 paso)

Paso 1: Reunir los componentes

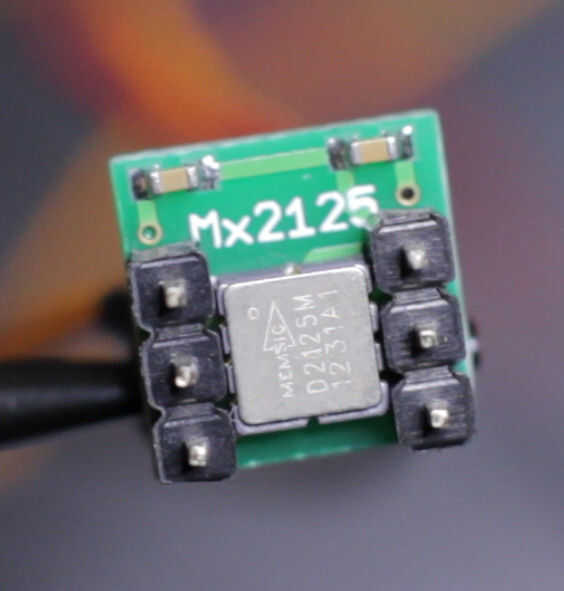

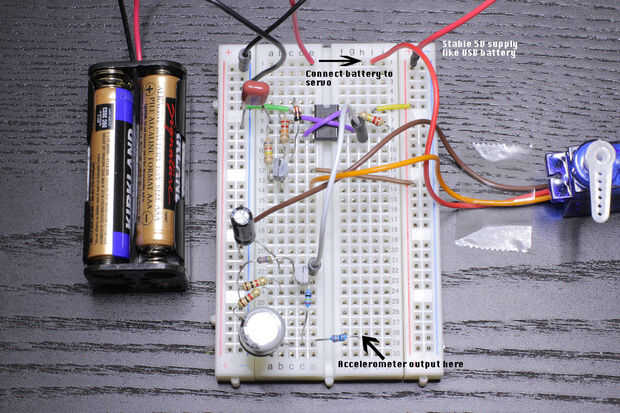

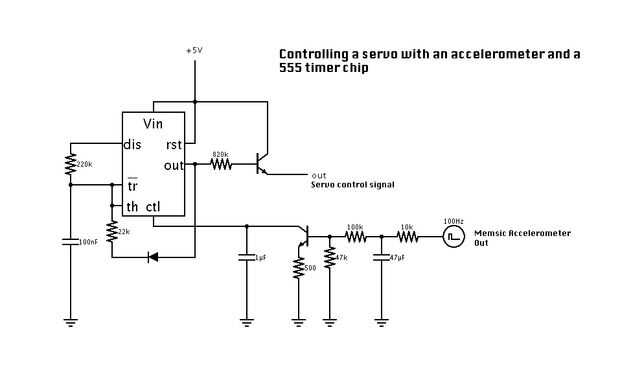

Sujetado es un diseño esquemático y prototipo del circuito.

Se necesitan estos componentes:

-Fuente de 5V estable como una batería USB

-Junta creación de prototipos

Resistencias:

-x 1 220 k ohmios

-x 1 22 k ohmios

-x 1 820 k ohmios

-x 2 1 k ohmios

-x 1 47 k ohmios

-x 1 100 k ohmios

-x 1 10 k ohmios

Silicio:

-x 1 diodo

-x 2 transistores npn como el 2N3904

Temporizador 1 555 - x IC

Condensadores

-x 1 100nF

-x 1 1uF

-x 1 47uF

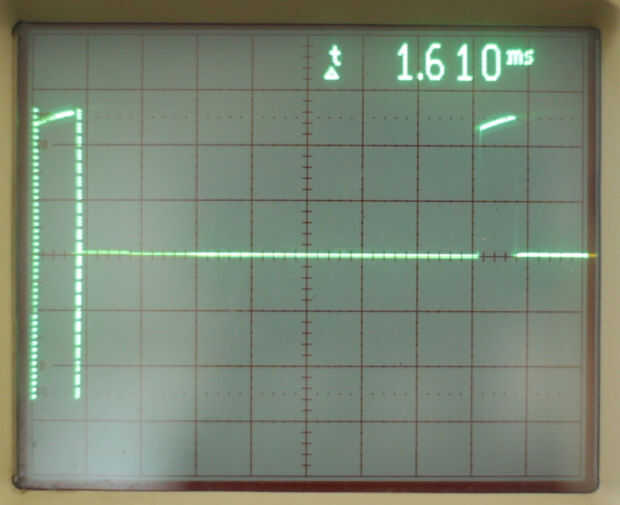

Empezar por construir el controlador de 555 servo y la conexión del limpiador del potenciómetro 10 k para el pin de control (pin 5) y los otros dos extremos a + 5V y tierra. Esto crea un divisor de voltaje en el pin 5 y demostrará cómo la señal de salida del 555 cambia con la variación de voltaje.
