Paso 3: Polarización de un Transistor y conecte al 555

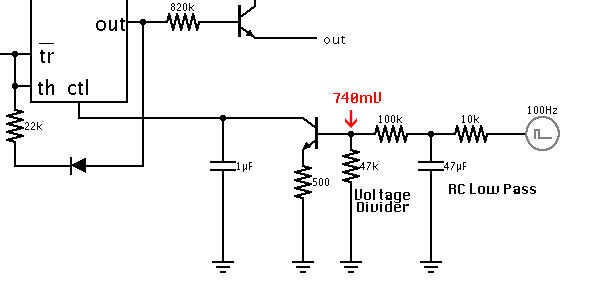

La mayoría los transistores npn tienen una unión pn entre la base y el emisor con una caída de tensión de 700 mV. El 2N3904 que estaba usando tenía una caída de tensión de 740 mV. Necesitamos la tensión de salida de nuestro acelerómetro cuando perpendicular a la gravedad que en la cúspide de la base del transistor se satura. La hoja de datos también recomienda el uso de una alta impedancia de entrada así que usando un resistor de k 100, entonces dividiendo la tensión ~ 740 mV usando otro 47k a tierra a la base trabajado para mí. Utilice el multímetro para medir la caída de tensión directa del transistor con que va a utilizar y ajustar el divisor de voltaje para que coincida. Intente usar un 200 k trimpot de Ohm entre la cap de 47uF y suelo con la base del transistor conectado al limpiador de potenciómetros se puede marcar con precisión en su punto de saturación.
Es importante tener en cuenta también que el pin 5 del chip 555 es una conexión directa a las resistencias de Ohm tres 5 k dentro de la IC. Al aplicar tensión (o en este caso, tirando lejos) Recuerde tener en cuenta que hay un divisor del voltaje dentro del chip. Entonces, conecté el colector del transistor de npn para pin 5, y luego el emisor de 500 ohmios y de la tierra. Utilicé dos resistencias de Ohm de 1 k en paralelo a ello. Así, la tensión disminuye considerablemente, pero nunca va a cero.
Este paso me llevó más tiempo y requiere cierta experimentación. También he añadido el condensador de 1 uF a pin 5 y la tierra para ayudar a reducir la vibración y ruido en la señal. Tómate tu tiempo, hacer preguntas, medir voltajes y divertirse aquí.
