Paso 4: Selección de la bobina secundaria

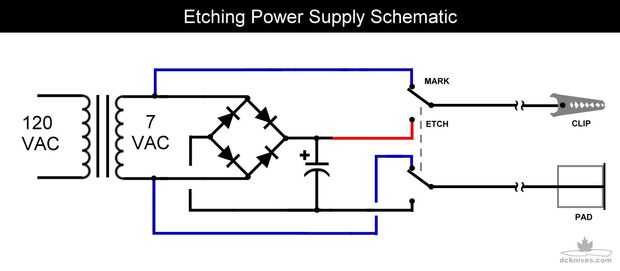

El esquema de suministro de energía de grabado/marcado parece esta nueva muestra. Se puede ver que necesitamos aprovechar la salida del transformador a instalar un interruptor doble polo doble tiro (DPDT). Esto nos cambiará entre DC "ETCH" y "Marca".
En este transformador la salida puede ser identificada como dos pesados los alambres de cobre que sale del transformador en la placa de circuito.

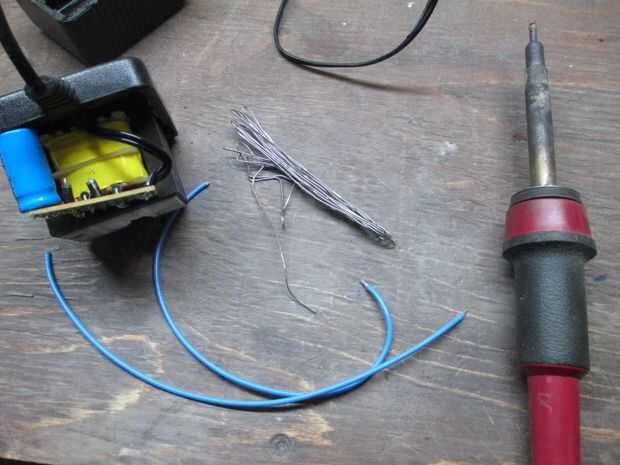

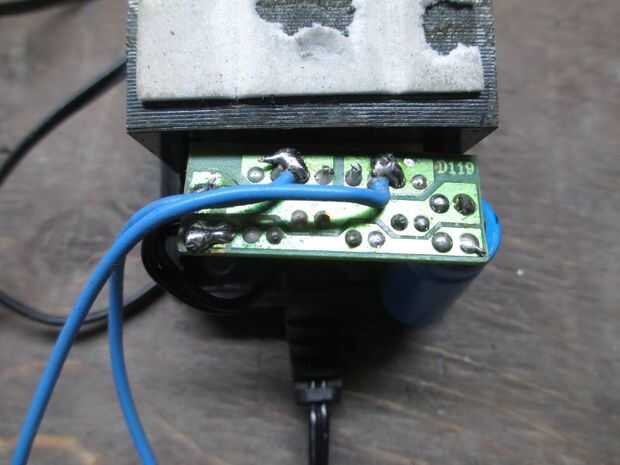

Una vez que ves los cables de salida, les siguen en la parte posterior de la placa de circuito. Tenga en cuenta que vienen a través. Usted debe ser capaz de trazar estos y asegúrese de que van a los diodos. Ahora tira de dos piezas de 15 cm (6 pulg.) de cable de conexión de 20 o 18 AWG y soldarlos a donde vienen los cables del transformador a través de. Se aplican algunos soldadura para hacer una conexión limpia agradable. Asegúrese de no blob cualquier soldadura y crear un puente a través de algunos rastros en el circuito. Estamos intentando conectarse sólo a los cojines que tienen los conductores de transformador en ellos.
Nunca conecte al lado primario del transformador que se conecta a la red (120 V ó 240 V). Esto debería ser obvio, pero vale la pena aclarar.

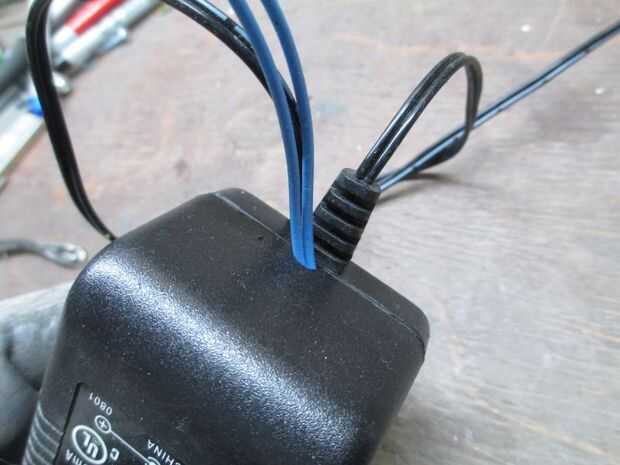

Tallar un medio círculo en la tapa al lado de donde sale el cable de alimentación DC. Cuidadosamente pase los dos cables nuevos a lo largo de lado el cable DC y cinta temporalmente el adaptador de nuevo juntos.
