Paso 6: Hacer una placa del interruptor

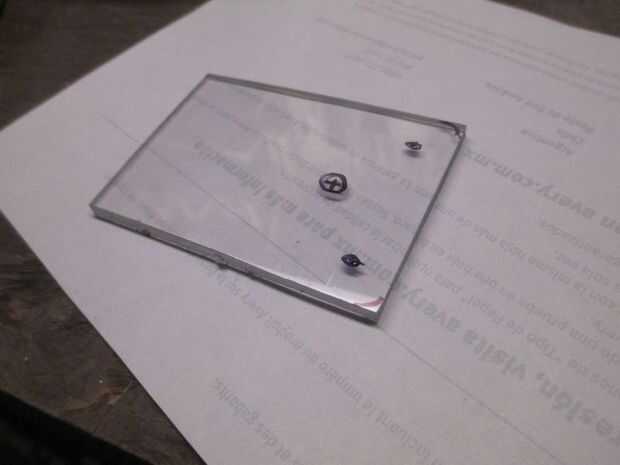

Para un interruptor de la placa tenía algunos útiles de policarbonato de 3mm (1/8"). Cualquier material no conductivo como el plástico o lo que tenga que trabajar.
Perfore un agujero para el interruptor, 1/4" para mi pequeño interruptor y los agujeros de conexión eléctrica de 3/16" o Suite tornillos de máquina de lo que tienes. tornillos de máquina 8-32 x 1/2" va a estar bien.

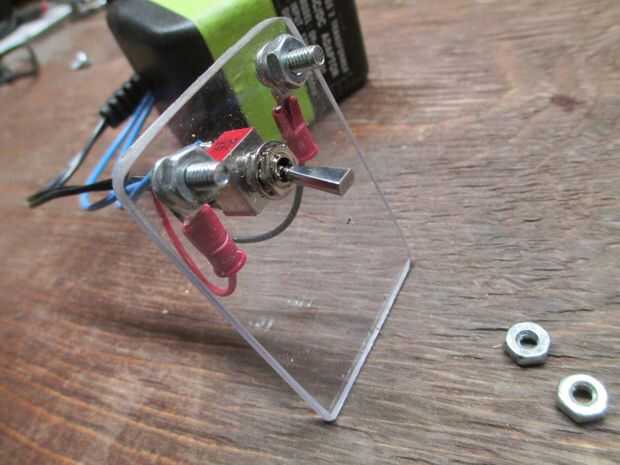

Montar el interruptor de la placa de montaje del interruptor.
Tira y prensar dos anillo asas en los extremos de los cables rojo y negro que viene del interruptor.

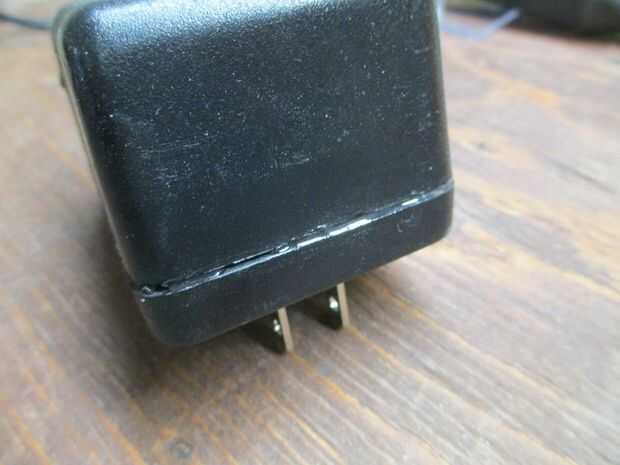

Ahora que sabemos que el circuito va a funcionar, es hora de epoxy el asunto adaptador juntos. Mezcle suficiente epoxi de 5 minutos para volver a montar la caja del adaptador y unos pocos ml más para fijar la placa del interruptor a la caja del adaptador. Una vez que el interruptor de la placa se pega con epoxi de 5 minutos, espere a que el epoxi fijar.

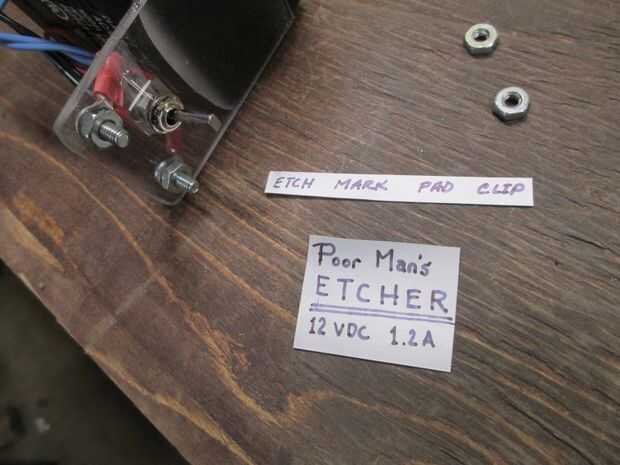

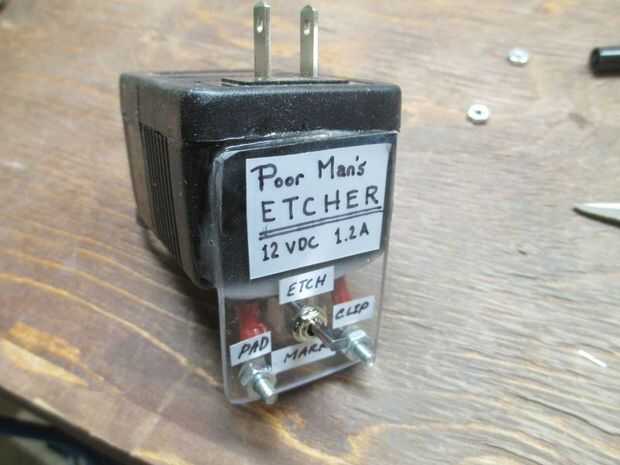

Usted puede tomar este tiempo para hacer algunas etiquetas para su máquina. Hice lo siguiente:
ALMOHADILLA
CLIP
ETCH
MARCA
y "Del hombre pobre grabador" 12 VDC 1.2A
...
