Acondicionador de aire casero (aire acondicionado) (4 / 8 paso)

Paso 4: Hacer el circuito de control de velocidad para ventilador

Circuito 2

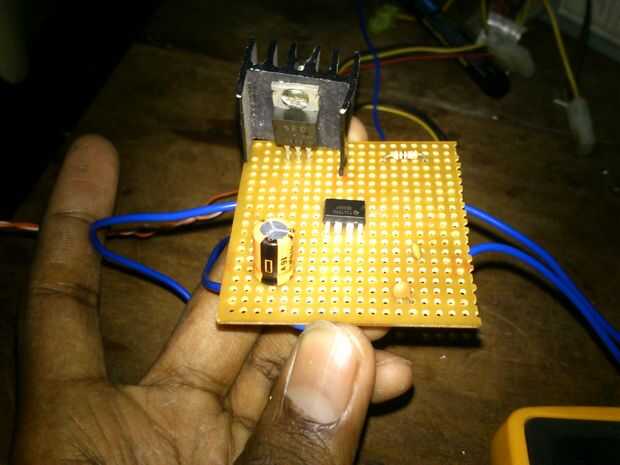

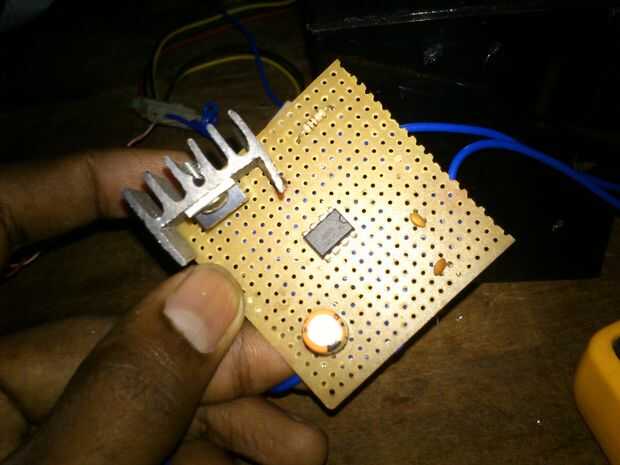

Control de velocidad es necesario para un ventilador, hice un modulador de anchura de pulso simple para el control de velocidad.

Componentes necesarios

IC NE555

Diodo 1N5815

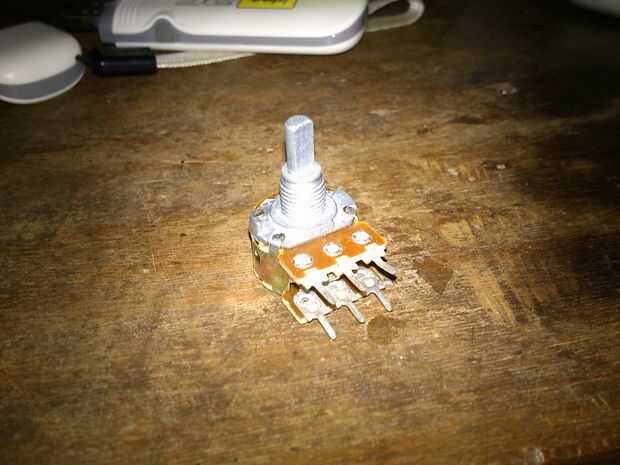

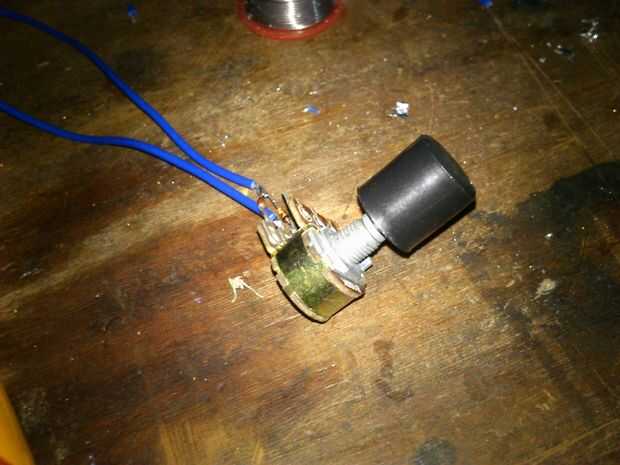

VR 100k

MOSFET IRF 530

Condensadores 10nf, 0.1nf, 470mfd

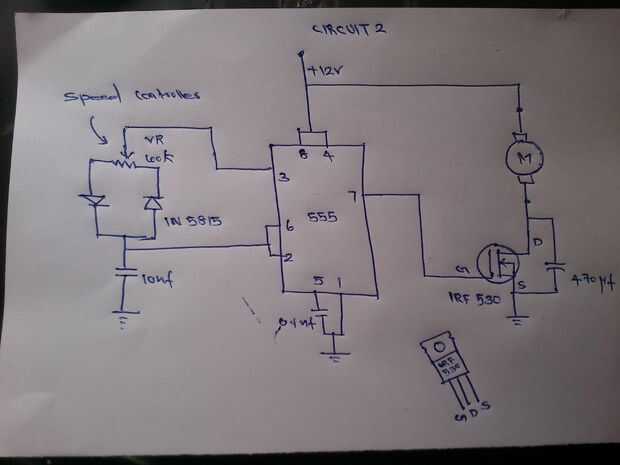

Dan conexiones según el esquema dado.
