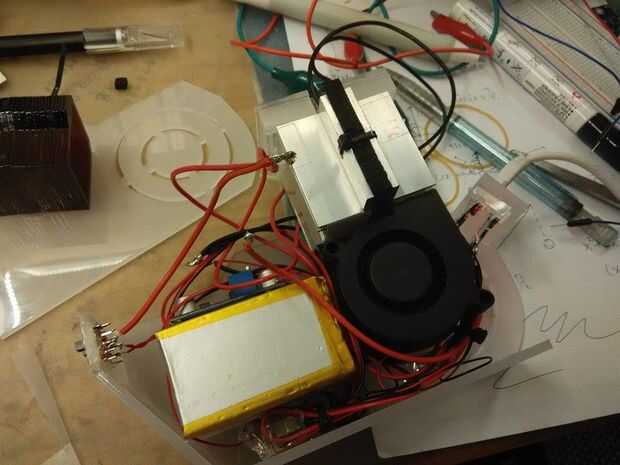

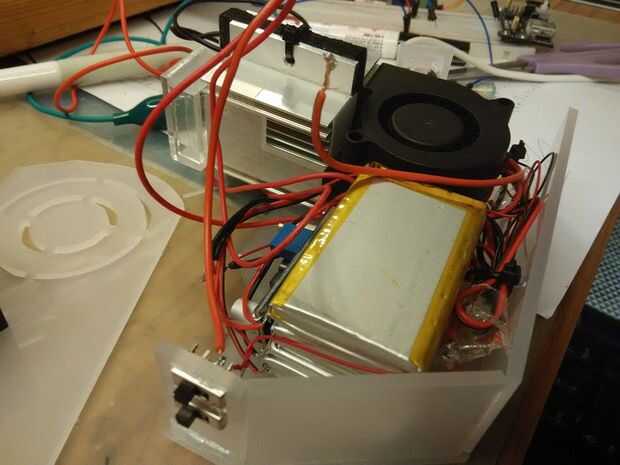

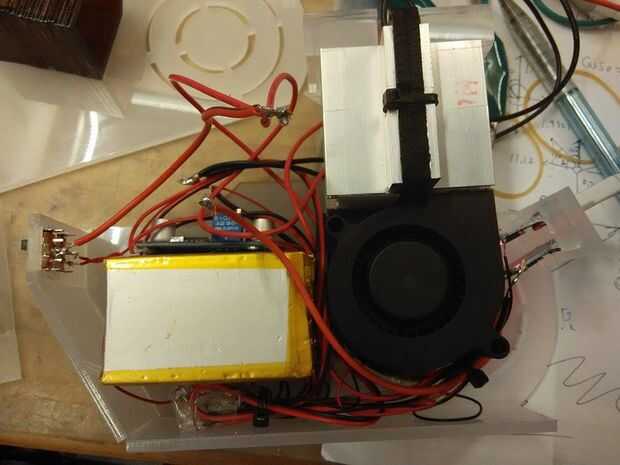

Paso 7: Trabajo de cableado
Cableado es complicado aquí, pero trabaja en estos dos fines.
El primer switch es para encender ambos de la Peltier. Después de encender el interruptor, batería de ion de litio 5 se enciende el Peltier 2 con 3.7V.
Y el segundo interruptor para el ventilador caliente y frío del ventilador. Después de encender el interruptor, los 2 restantes de batería de ion litio suministrará voltaje del convertidor DC DC, el 3.7V se convertirá en 12V que ventilador de 12V de potencia los dos.
Los pasos de cableado son los siguientes:
1. Conecte el borne positivo de 5 baterías para el primer interruptor y 2 pilas para el segundo conmutador
2. Conecte todos juntos de la tierra (o común) de los módulos de baterías de 5 y 2
3. Conecte el interruptor primera salida a la terminal positiva de la Peltiers
4. Conecte el terminal negativo a la tierra común.
5. Conecte el positivo de la CC a la salida del segundo conmutador y la terminal negativa del convertidor a tierra
6. Conecte la salida del convertidor (12V) para el ventilador de la C.C. 12V
7. Revise el cableado por el cambio en ambos interruptor y observar el cambio de cualquier temperatura o si se ha conectado el ventilador.
