Paso 3: Basculante y construcción triángulo trasero
Ya que la horquilla de bmx fue para una rueda de 20" y la rueda que estaba usando 16", hubo un par de pulgadas para jugar y esto resultó para ser el lugar perfecto para colocar el choque.

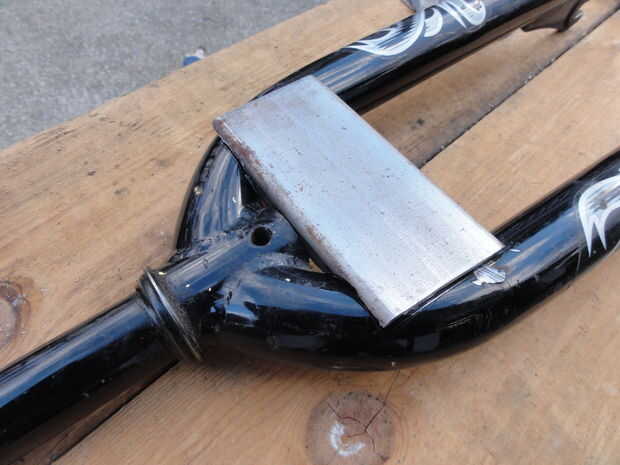

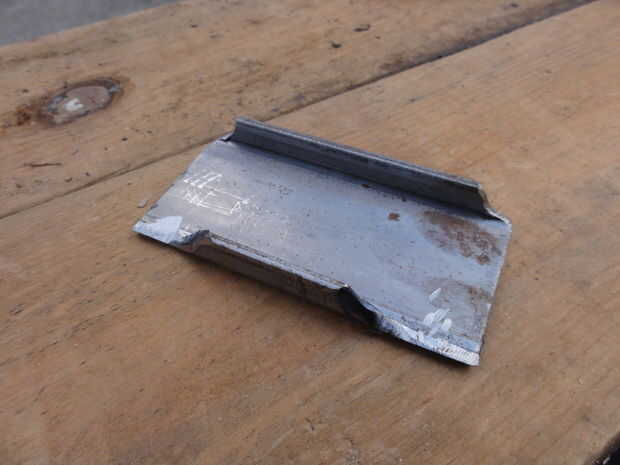

He añadido un trozo de canal poco profundo (ángulo hubiera trabajado así) en la parte superior de la horquilla para llevar los ángulos de conexión de descarga.

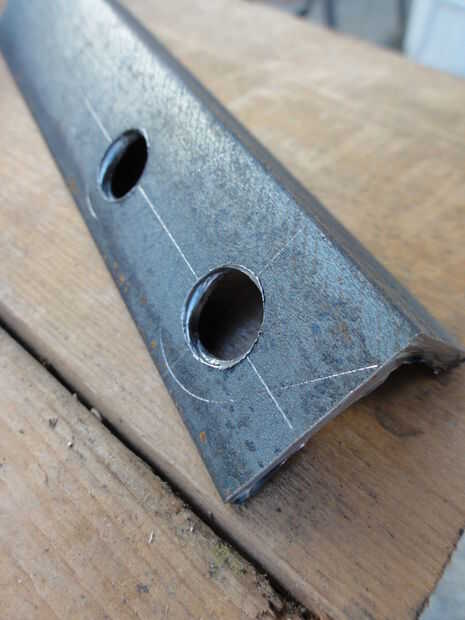

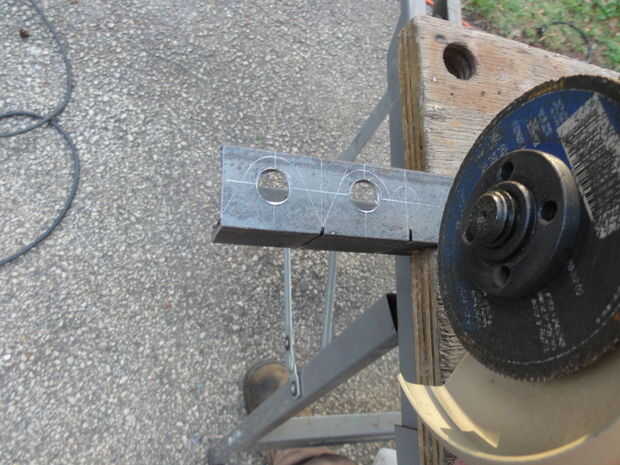

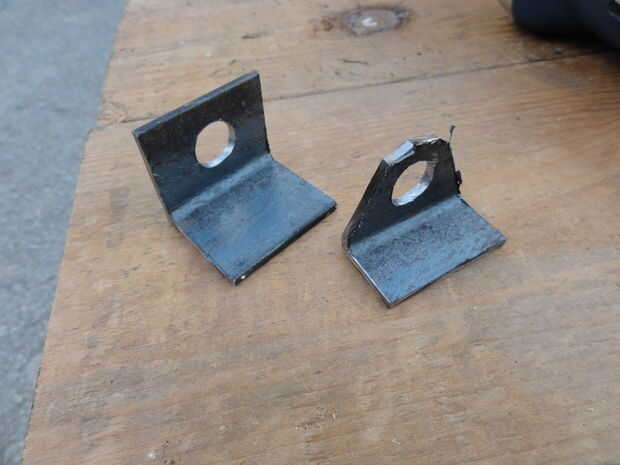

Corté dos montajes de choque de una pieza de 1,5 "x 1,5" (o tal vez 1,25 "x 1.25") ángulo de acero.

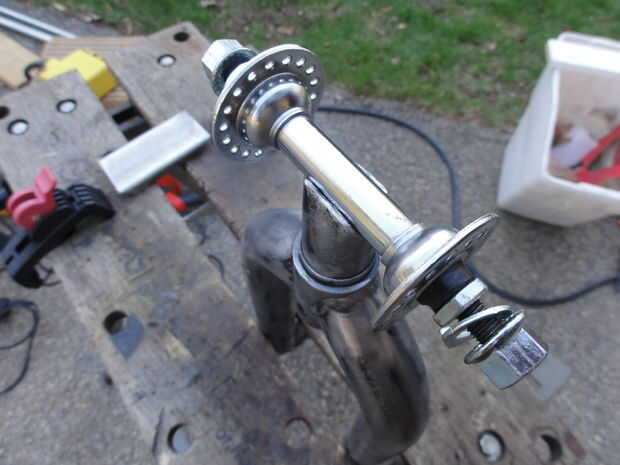

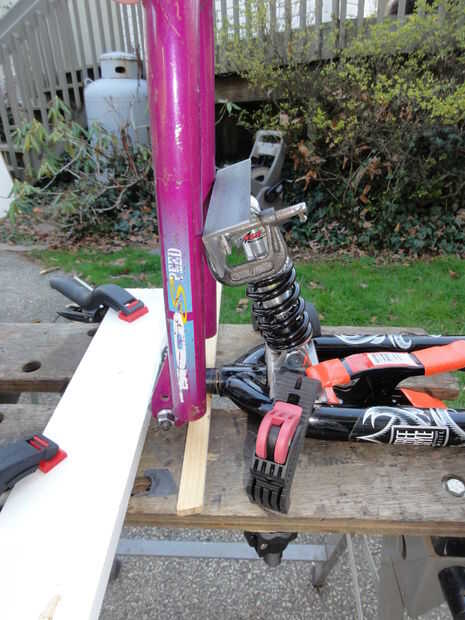

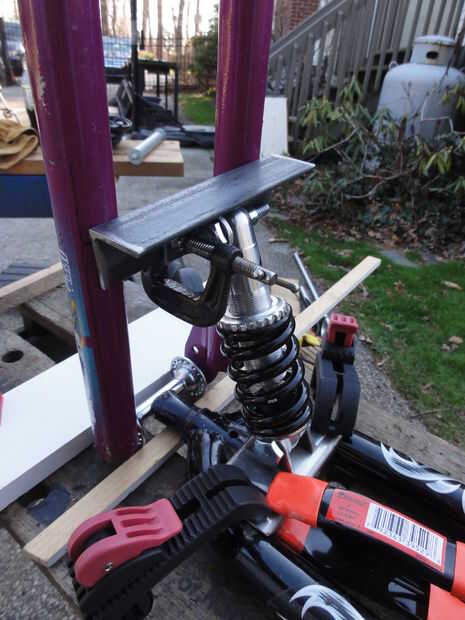

Yo corte dos montajes de choque más para la parte superior y se burló hasta el triángulo trasero. Utilicé otra bifurcación de la bici para las piernas vertical del triángulo trasero y había colocado el eje de acero de la horquilla como el pivote para el basculante. El ángulo de acero con abrazadera para el montaje de choque superior en la foto se utilizó para marcar la longitud de la horquilla vertical para cortar la horquilla hacia abajo y fue usado para atar los montajes de choque a la horquilla vertical.
Tubo de la horquilla fue reducido y fue tierra de un surco redondeado en el extremo para recibir el acero hub/pivote. Puesto que el diámetro del tubo de horquilla era mayor que el cubo, también martillado el para un mejor tamaño del surco para el cubo encajar en el tubo de la horquilla.

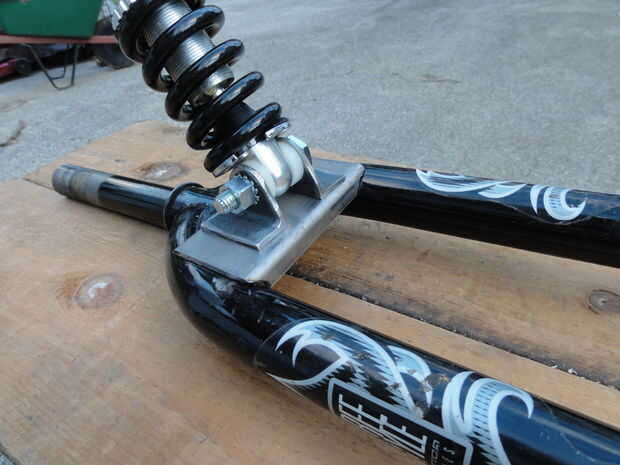

El canal fue soldada con autógena a la horquilla basculante y los montajes de choque de la parte inferior fueron soldados a la pieza del canal.
El eje de acero fue soldada con autógena con el tubo de horquilla basculante. (El eje y los cojinetes fueron quitados primero.)
El ángulo de acero fue soldado a la parte superior de la horquilla de corte y soldado de los montajes de choque superior al ángulo y luego los bordes tierra abajo.
Por favor disculpa mi soldaduras Chafas, era viento fuera y luego mi gas funcionó hacia fuera. Además, yo no soy tan bueno un soldador.

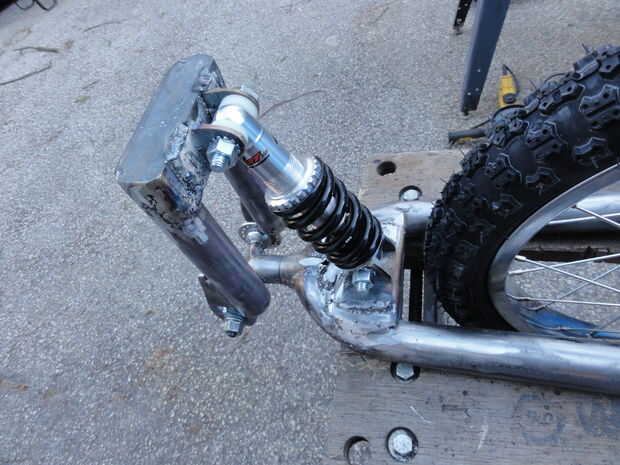

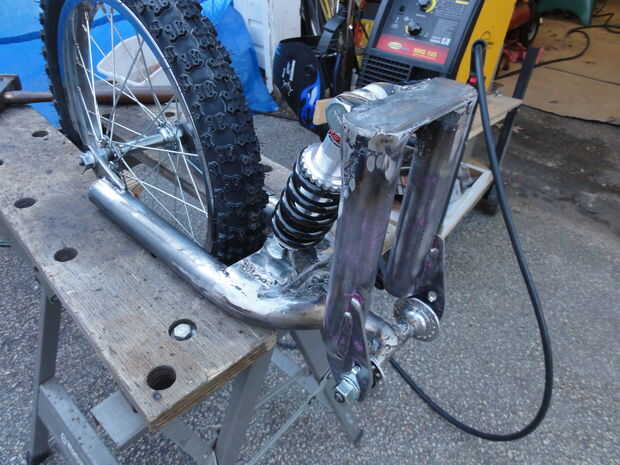

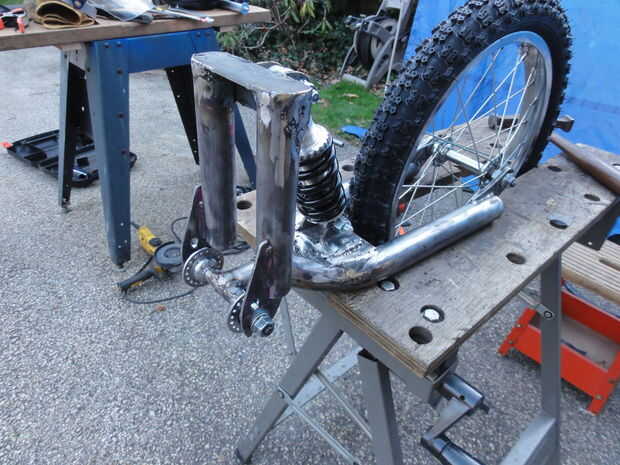

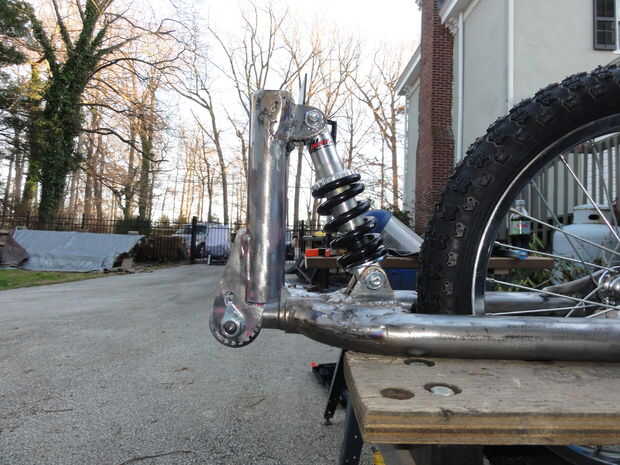

Por último, la horquilla vertical fueron empernada en el eje de eje de acero y el choque atornilladas a los soportes inferior y superior usando los pernos del eje 1/2" y espaciadores de nylon.
