Paso 6: Bastidor del remolque

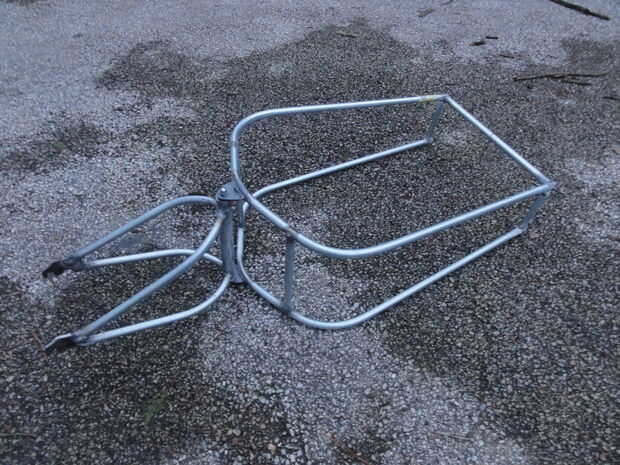

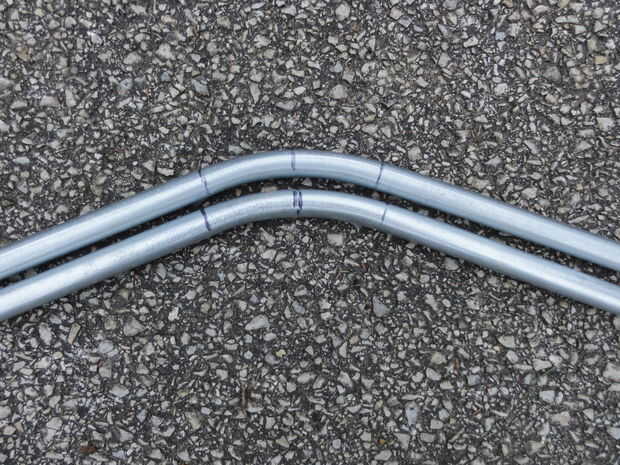

Empecé con dos largos de los carriles principales superior e inferior. Puesto que era incapaz de conseguir un uniforme de gran radio en la parte delantera del remolque como el BOB Trailer uso, opté por una curva de radio pequeño en el centro delantero con cortos tramos rectos hacia el radio pequeño se vuelve a los rieles laterales que flanquean. No estaba preocupado con la longitud total en este punto, mientras el frente se dobla en la parte superior y rieles inferiores estuvieron muy bien coordinados.

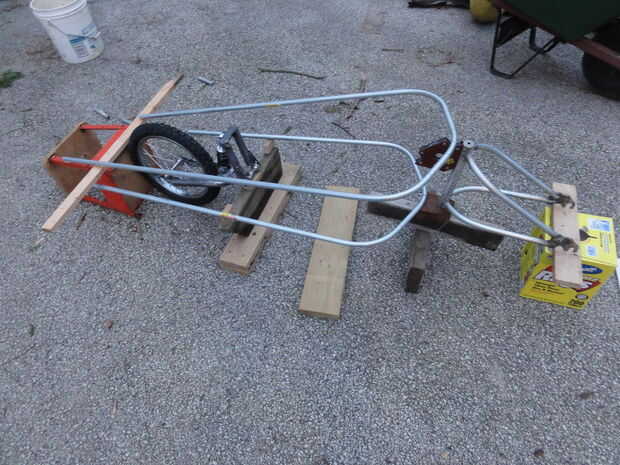

Como con muchos de mis proyectos, empiece con un dibujo y muchos de los detalles como que se burlan los componentes como que fabricarlos. Es tan cierto para este proyecto.

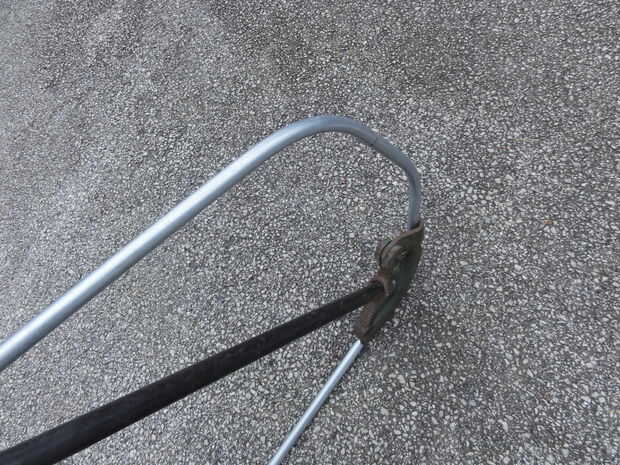

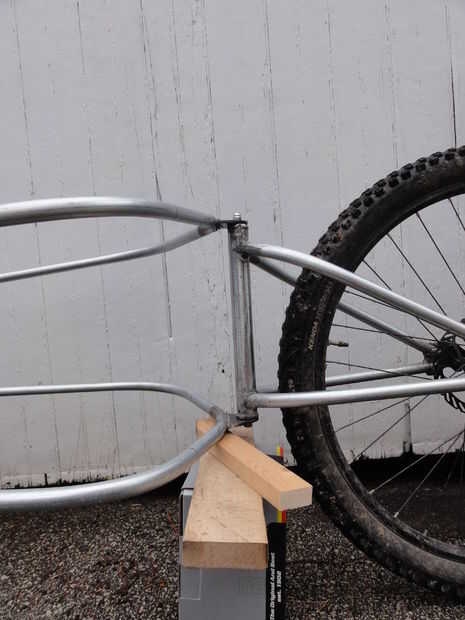

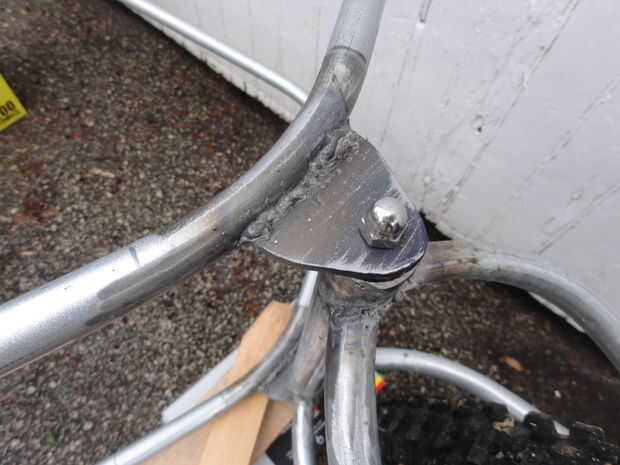

Me corte las placas pivote de 1/8" acero y soldado a los frentes de los rieles superior e inferior con ángulo establecido a partir de la maqueta. Las planchas de pivote situadas en la parte superior e inferior del tubo de pivote determinan la colocación de los largueros del bastidor superior e inferior.
A continuación había soldado puntales verticales entre los rieles superior e inferior en cada lado del punto de pivote delantero.

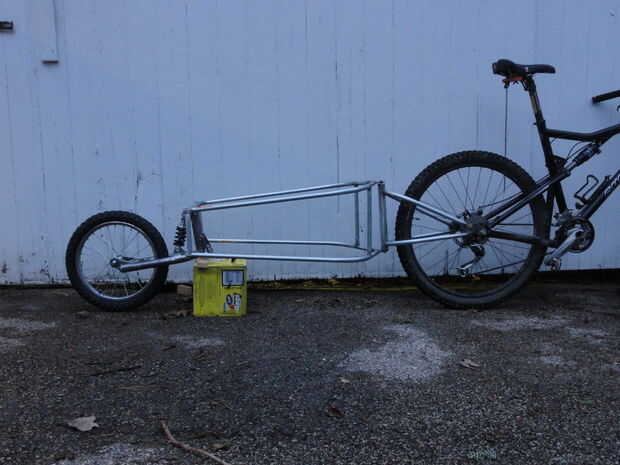

Después de otra maqueta para determinar la longitud de la trama deseada, he decidido que funcionaría a un larguero superior sobre el ángulo de acero en la parte superior del triángulo trasero horquilla vertical. I soldar al travesaño superior en la parte posterior, cortar los rieles laterales y soldar los refuerzos verticales en las esquinas posteriores.

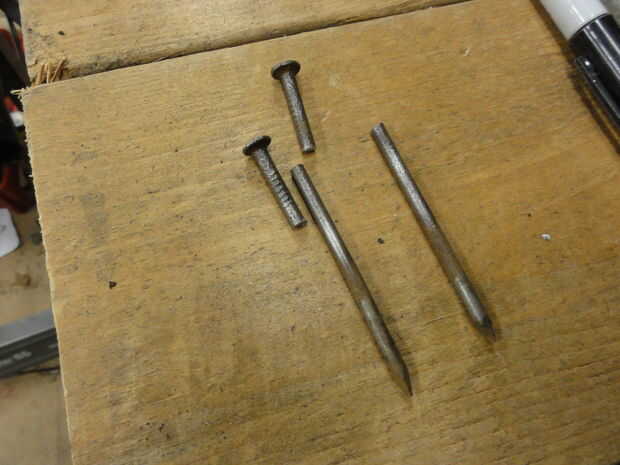

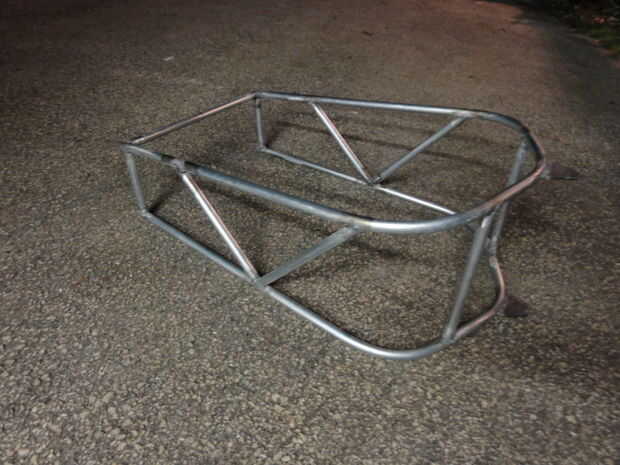

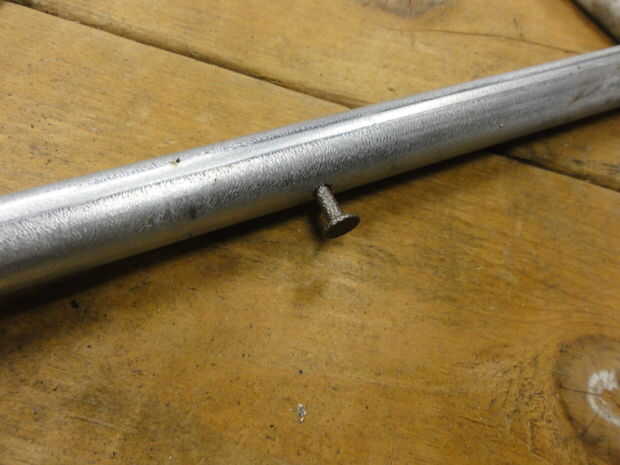

Miembros diagonales a cada lado para rigidizar la estructura. Grandes clavos de acero fueron cortados y soldado con autógena en los agujeros en la parte inferior de los miembros diagonales para que actúen como puntos de conexión de la cuerda del amortiguador auxiliar.
