ACORN Electron USB teclado (3 / 9 paso)

Paso 3: Desconectar el cable de flexi

La primera versión de este proyecto uso el cable flexible existente conectado a un cabezal de pasador, pero era difícil de construir, y el cable sí mismo era no fiable donde entró el conector. La mejor solución resultada ser quitar el cable en conjunto y reemplazar con cable de cinta.

Para quitar el cable:

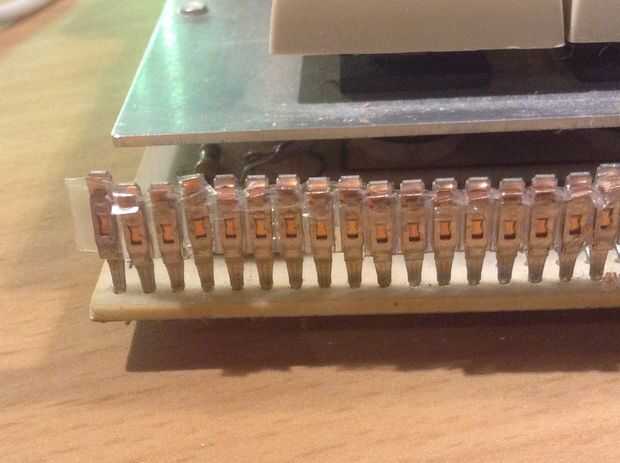

  • cortar el cable con las tijeras, justo encima de donde se une con el teclado (foto)
  • utilizando un bisturí o cuchillo afilado, cortar el plástico entre cada conexión

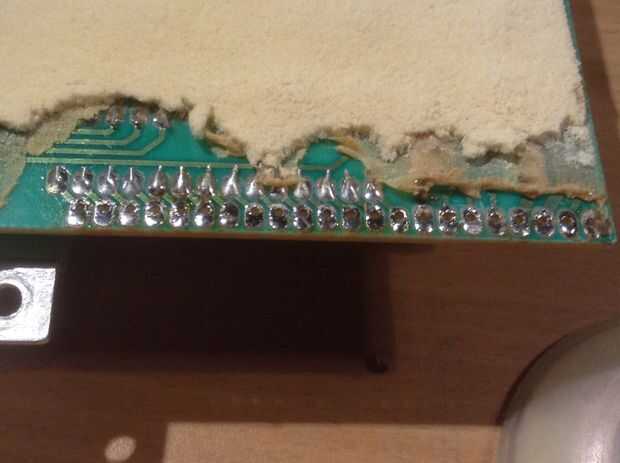

  • voltear el teclado y raspe el acolchado de la espuma que cubre los pines del conector
  • cada conexión puede luego desoldar individualmente
  • limpiar cada pad de la PCB con una trenza de lechón o desoldar soldadura, por lo que el agujero es accesible
