Paso 7: Poner todo junto!

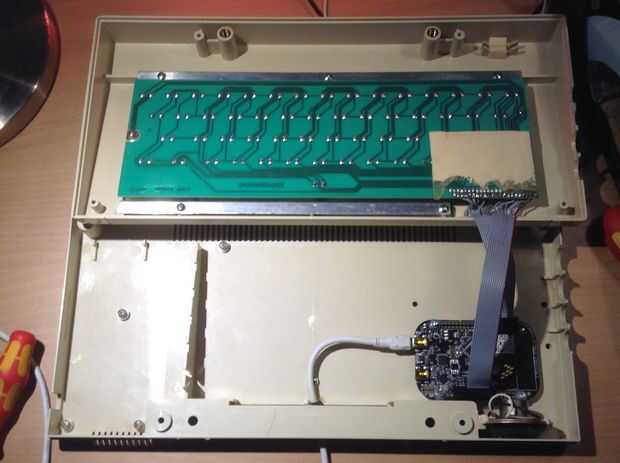

Una vez cargado el firmware, puede montar la Junta de KL25Z en el caso del electrón, como se muestra.

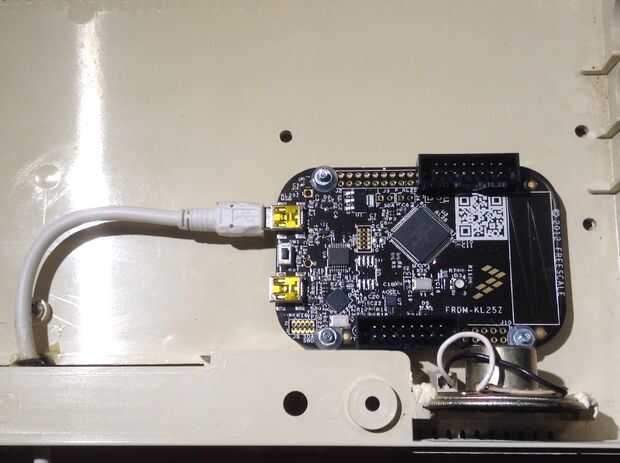

Quitar las patas de goma que van a través de los orificios de montaje, coloque la tabla en un lugar adecuado en el caso y la marca a través de los orificios (yo usé un marcador permanente de punta fina) en el caso. Taladrar los agujeros (un poco de madera de 4mm hará un buen trabajo) entonces, tornillos y tuercas de montaje del KL25Z con M3.
Utilicé las arandelas de nylon entre cada tuerca y el PCB para evitar daños. Tenga en cuenta que uno de los cuatro orificios está muy cerca de J1, y usted no puede utilizar este orificio.
Cable USB del teclado es un USB A mini-B cable conectado a la otra toma en el tablero (etiquetado 'KL25Z') a la que se que utiliza para la programación. Puede enroscarse hacia fuera a través de la ranura en la parte posterior de la moldura de minúsculas. Pegué un ojal de goma alrededor del cable en este momento a proporcionar cierto alivio de tensión.
Cuando esto se hace, puede enchufar los cables de listón de dos como se muestra, y listo para probar!
