Paso 2: Construir el cubo de led y el circuito
Ahora que ya tenemos la base para conectar nuestros componentes electrónicos, vamos a pasar.
Qué vamos a hacer aquí, es construir un cubo led con tres capas de ocho leds. Después de que tenemos que hacer nosotros mismos una tarjeta de circuitos, pero no voy a entrar en detalles de cómo grabar una placa de circuito ya que hay gran instructables y tutoriales acerca de esto ya. Sin embargo, compartiré el diseño dibujaba y utilizados para hacerlo.
Edificio el cubo de led:
- Prueba todos los leds que vas a utilizar. Esto es importante, ya que es un verdadero dolor para empezar a quitar no trabajan conducido de cubo cuando esté listo. Usted puede hacer la prueba, por ejemplo, con el Arduino. Recuerde usar una resistencia, sin embargo, para que no la grabas.

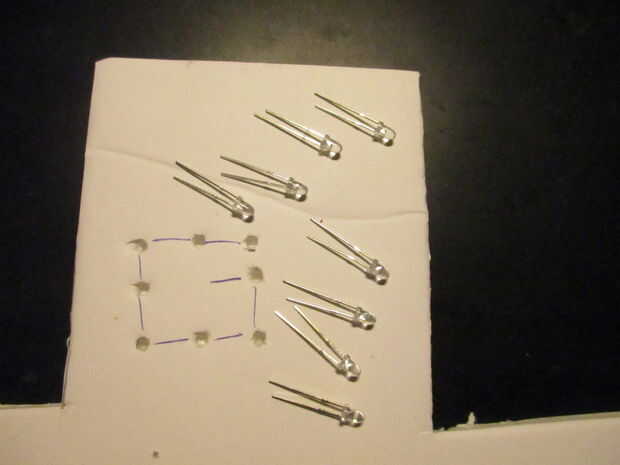

- Ocho taladros en una pieza de cartón u otro material para los leds como se muestra en la foto. Tenga en cuenta que la distancia entre dos agujeros adyacentes debe ser menor que la longitud de la pierna más corta de su LED.

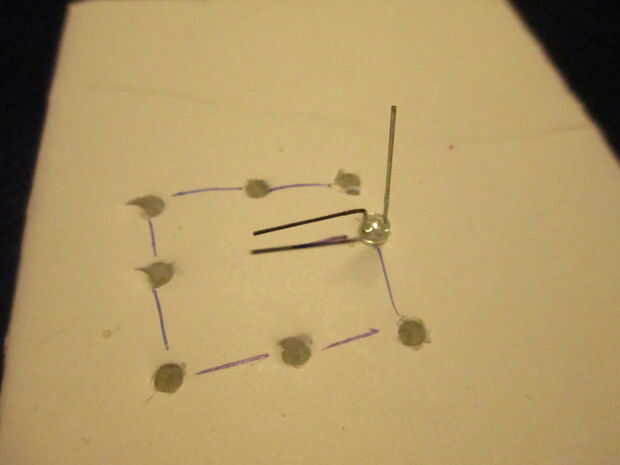

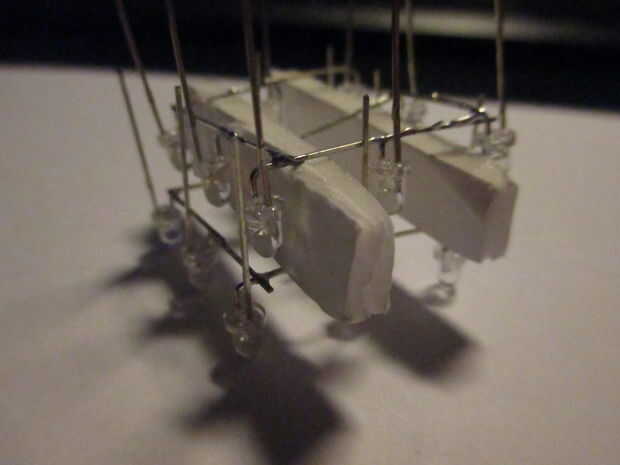

- Poner un led en cada agujero y doblar las piernas para que la pierna más larga (ánodo) está hacia arriba y la pierna más corta (cátodo) apunta hacia el led a su lado. Ver foto de referencia.

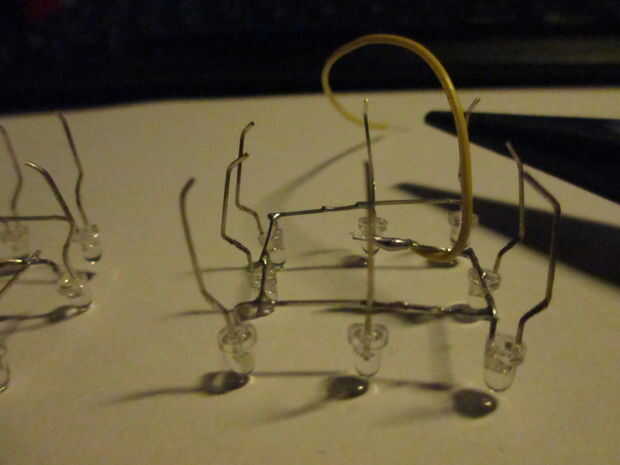

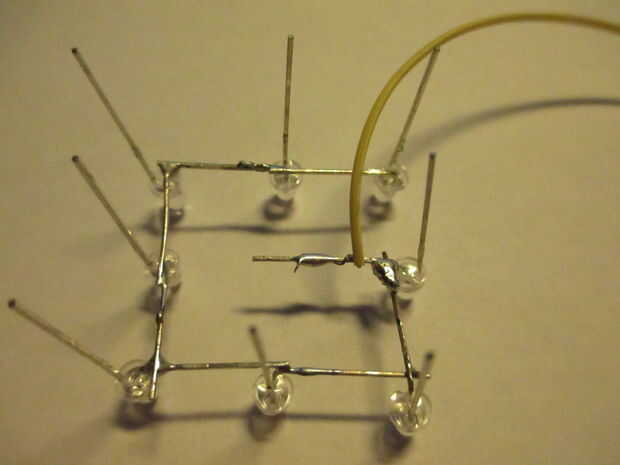

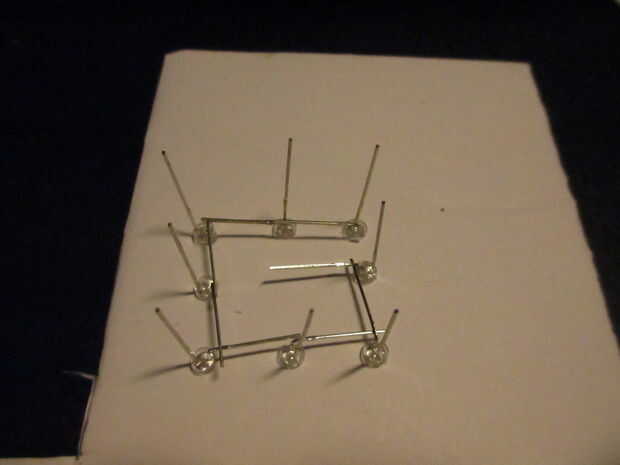

- Los cátodos juntos como en la foto de la soldadura y soldar un trozo de alambre en el último cátodo que apunta en el centro de la Plaza.

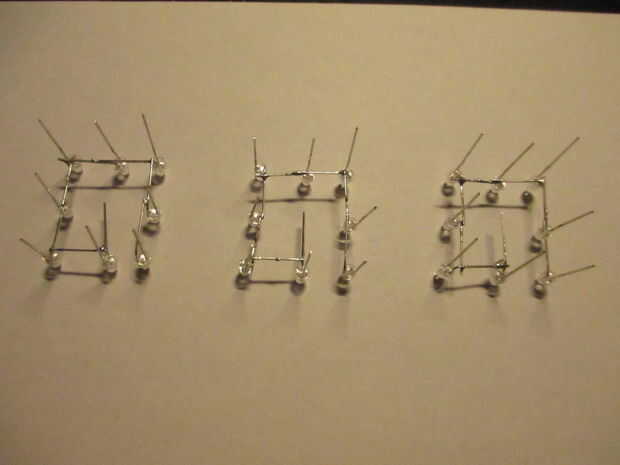

- Repita los tres pasos veces dos, para que tengas tres de estas ocho plazas led.

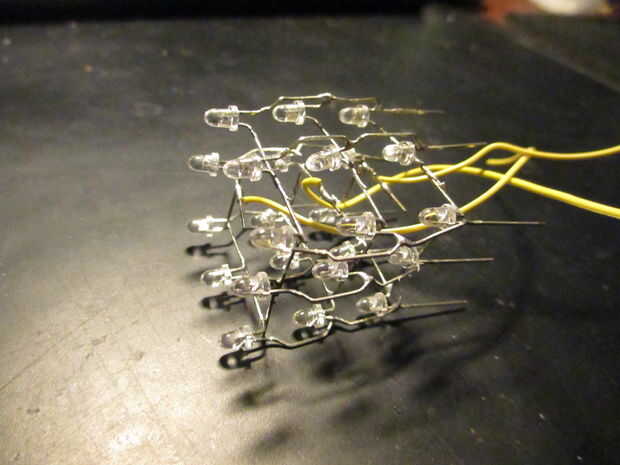

- Los ánodos de cada capa de la soldadura de juntas. Doblado los ánodos un poco que hace la soldadura un poco más fácil, pero hacerlo de la manera que sientes es la mejor. Una vez más, ver foto de referencia.
Está sobre él. Si quieres saber más sobre cubos de led, sólo tienes que buscar algunos tutoriales aquí en Instructables hay unos grandes.

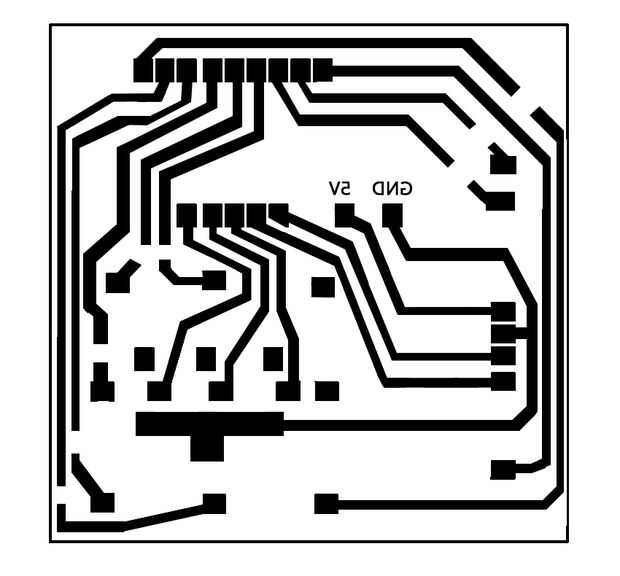

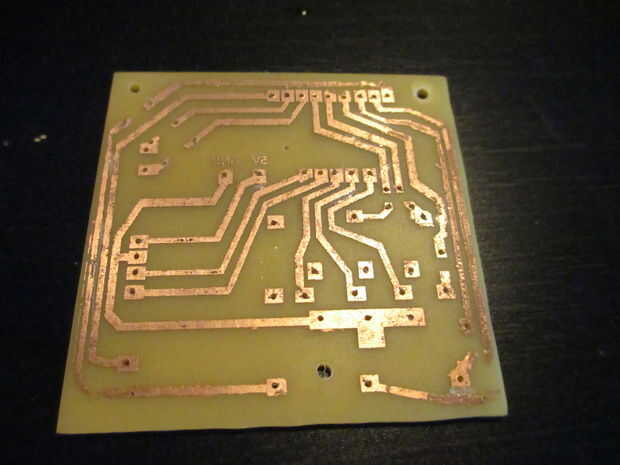

A continuación tenemos la placa, que he unido en este instructable. No tengo mucha experiencia con el águila y otros programas de diseño para la electrónica, por lo que este diseño es más o menos dibujadas a mano en Photoshop. No es muy bonito y no es muy buen diseño general, pero funciona. Las dimensiones deben ser 6 cm x 6 cm, aunque, así que ten cuidado, cuando se imprime, que la impresora no la escala. Utiliza el método de transferencia de tóner para transferir el diseño a la placa de cobre revestida y luego lo había grabado con cloruro férrico. Hay algunos grandes tutoriales en este método en internet, para que una búsqueda rápida debe ayudarle mucho si no estás familiarizado con este método.
Si vas a diseñar tus propios circuitos, por favor compártala como le espera ver un otro diseño y estoy seguro que muchos se beneficiarían de él!
