Paso 3: Montaje de la electrónica

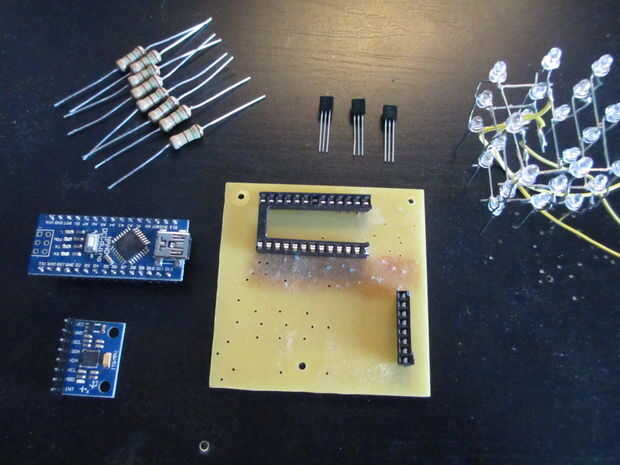

Ahora tenemos que conectar el Arduino Nano, GY-521, cubo de led, transistores y resistencias a la placa y el convertidor de voltaje y el portapilas a la base de madera. Por último, tenemos que unir también el circuito impreso a la base de madera.

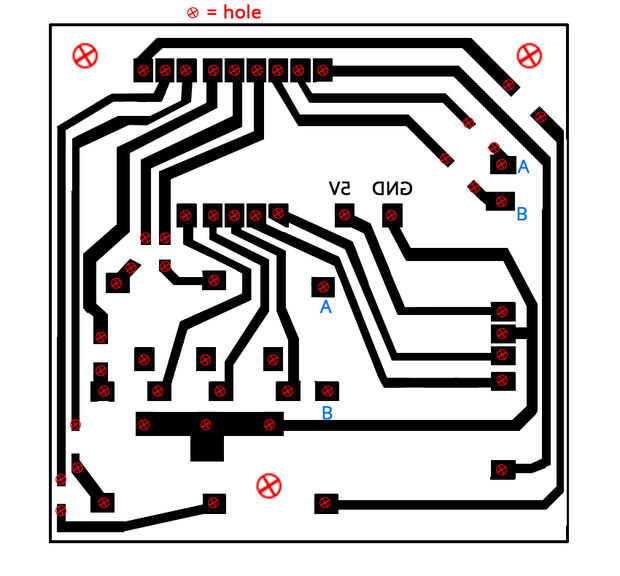

- Taladre orificios como se muestra en el dibujo adjuntado. Usé un 0, broca de 8mm para los agujeros más pequeños y un 2, 0mm para los más grandes.

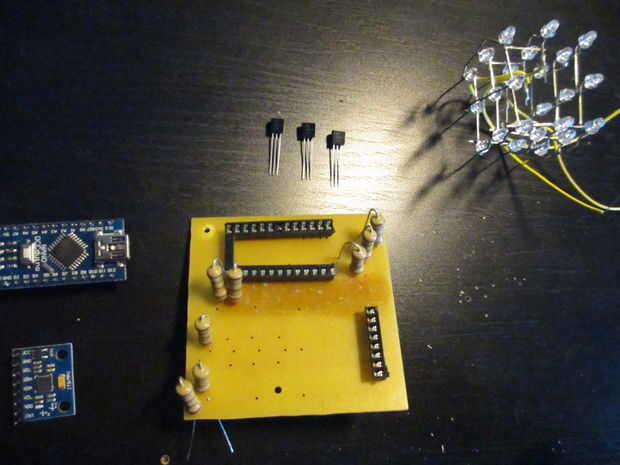

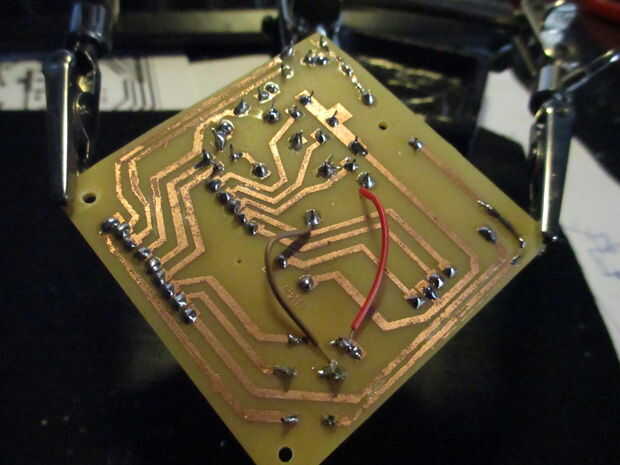

- Primero agregue las tomas para el Arduino y la GY-521 y también en las resistencias. Después de soldar estos, recomiendo para comprobar que todo funciona. Lo hice con un led, ya que no tengo un medidor de voltaje. En este punto tuve que soldar un par de puentes, como algunas de las líneas fueron rotas.

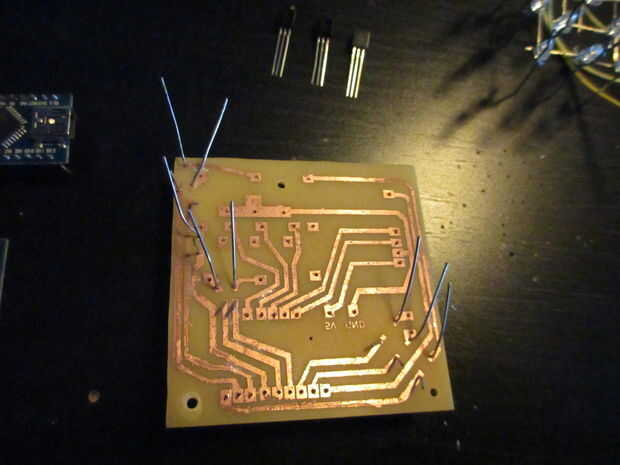

- A continuación añada los transistores y soldarlos.

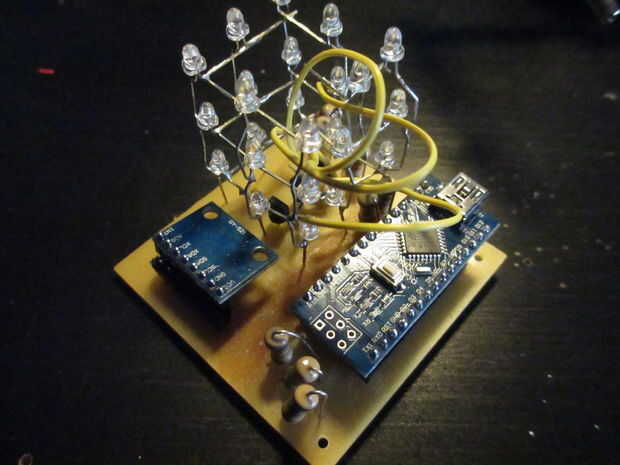

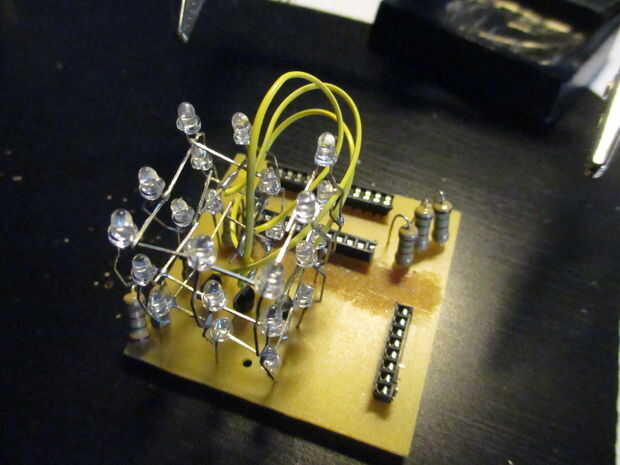

- Agregar el cubo de led y de que los cables de la soldadura también. Tenga en cuenta que en este diseño se necesitan un par de cables de puente, de A A y B a B. Consulte la ilustración.
- Atornille la placa de circuito en la base de madera a través de los agujeros más grandes que hemos perforado anteriormente.

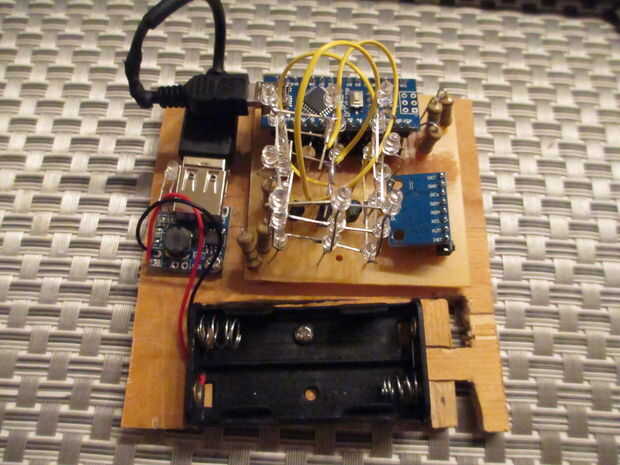

- También utilice tornillos para sujetar el convertidor de voltaje y la batería pack a sus lugares respectivos.
Es, ahora todos tenemos que hacer es escribir código y envuelva la electrónica dentro de un cubo de plexiglás.
