Activada por movimiento LED con Sensor PIR de Parallax (1 / 3 paso)

Paso 1: Conectar los cables, resistencias y LEDs

conectar resistencias a b1 i1, b5 & i5, b10 y i10, b14 & i14

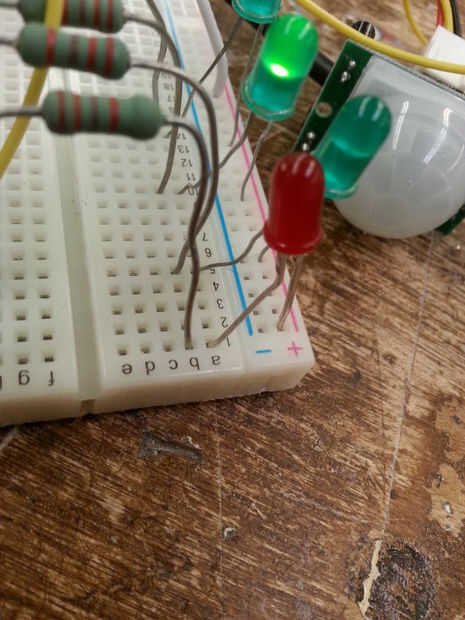

LEDs conectan a1, a5, a10, a14 (que es con el lado más largo del LED, lado corto irá al lado positivo correspondiente)

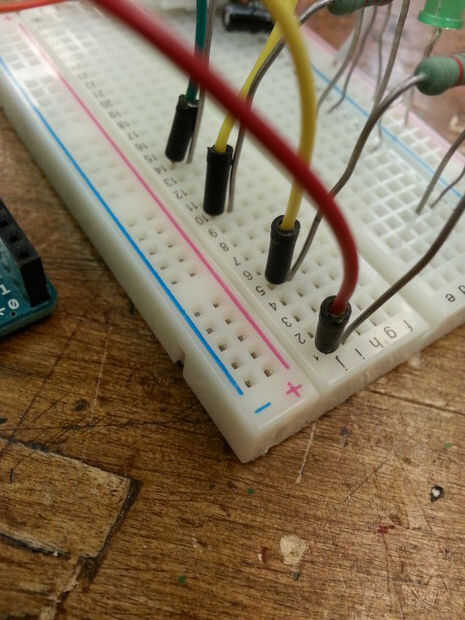

Jumper cables conectan j1, j5, j10, j14

J1 se conecta al pin 5 en el Arduino

J5 se conecta al pin 6

J10 se conecta al pin 9

J14 se conecta al pin 10

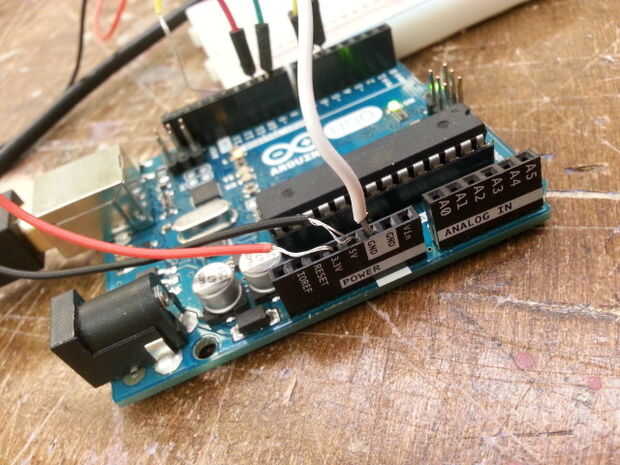

Use un cable puente para conectar de fila columna positiva 18 y conecte a GND de Arduino
