Paso 2: Prototipo del circuito
Es una buena idea al prototipo del circuito en el protoboard antes de fijar permanentemente la cosa entera dentro de la calabaza. Esto le dará una idea de cómo funciona, y usted puede asegurarse de que tiene todas las conexiones correctas. Trabajo dentro de la calabaza es un poco estrecho, por lo que cualquier problema resuelto previamente.

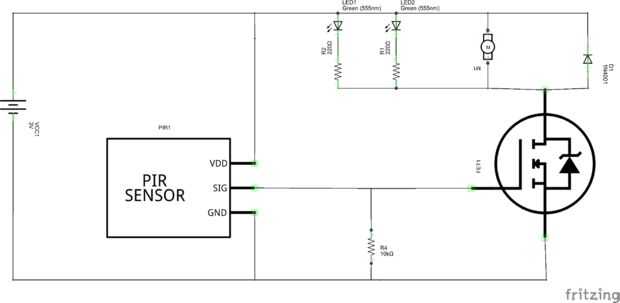

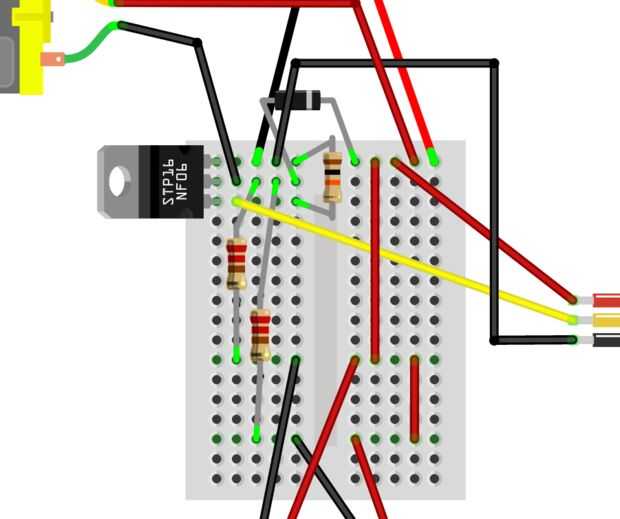

Si sabes cómo leer un diagrama del circuito, se puede seguir el esquema anterior (y si no, SparkFun tiene una buena guía sobre cómo leer un esquema). Si no es así, siga los diagramas de protoboard (hecho con Fritzingy se adjunta el archivo Fritzing para este paso). Consigue espacio un poco estrecho en la protoboard mini, así que prestar mucha atención a cada conexión que realices. También es una buena idea para asegurarse de que la batería está apagado como usted poner las cosas juntas.

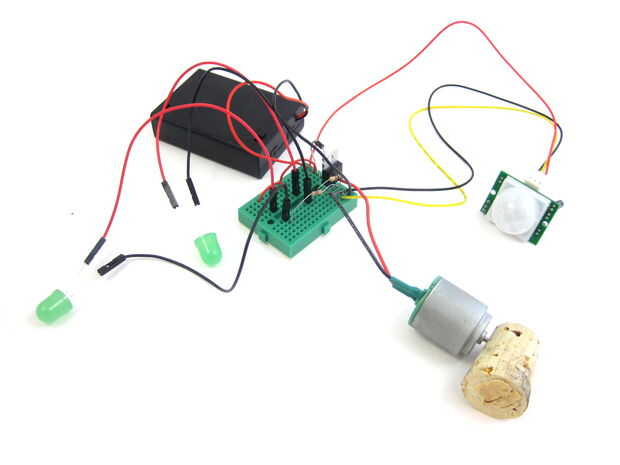

Una vez que hayas reunido todo, encender la batería. Deberán encenderse los LEDs y el motor debe girar unos segundos antes de parar. El sensor de PIR siempre enciende "" durante un corto periodo de tiempo cuando acciona para arriba. Darle un par de segundos más, luego mueva la mano enfrente del sensor PIR. Esto debería desencadenar el LED y el motor otra vez.
Si quieres aprender más sobre cómo funciona el circuito, aquí está alguna lectura recomendada acerca de algunos de los componentes:
- Adafruit tiene un buen tutorial sobre los sensores de PIR. Cuando el sensor detecta movimiento, envía una señal alto lógica (5V). Cuando no detecta el movimiento, genera una señal de bajo (0V).
- Aquí es una introducción a los LED, luces diminutas en toneladas de proyectos electrónicos.
- Aquí le damos Introducción a resistencias, que ayudan a limitar la cantidad de corriente fluyendo a través de los LEDs para que no se quemen y una explicación de lo que esa resistencia de 10 k está haciendo allí (en este caso es un resistor de pull-down, no dominadas, pero el concepto es el mismo).
- Los MOSFETs son un poco más complicado (si alguien encuentra un buen recurso de niños, por favor me avisan). Básicamente actúan como una válvula de control electrónico que determina o no corriente puede fluir a través de los LEDs y el motor. La salida del sensor de PIR activa el perno de la puerta de lo MOSFET. Cuando la compuerta recibe un voltaje alto, el MOSFET se enciende, permitiendo que la corriente fluya. Cuando la compuerta recibe un voltaje bajo, el MOSFET se apaga, apague el LED y el motor.
