Paso 7: Prototipo del circuito de relé en un protoboard

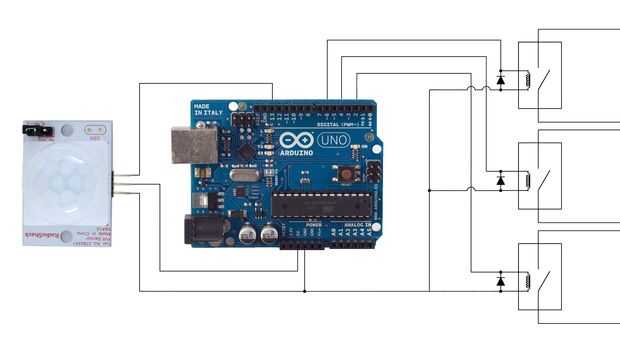

Para simular los botones se ha pulsado estoy usando un sistema de relés. Los relés se conectan en paralelo con los interruptores de la pistola. Un lado del interruptor del relé debe conectarse a cada lado del interruptor de la pistola. Cuando el relé está activado, las funciones de la pistola se activarán como si había sido pulsado el botón.
Los relés que usé sólo requieren 20 mA para activar. Así pude conectar directamente a la Arduino. Si su servidor requiere más de 30mA, necesita usar algún tipo de circuito del conductor para activarlo. También se puede utilizar un escudo de Arduino relé.
Cualquier momento que tengas un relé conectado a un circuito sensible como un microcontrolador, debe conectar un diodo en las terminales de la bobina del relé. Esto ayuda a prevenir daños causados por los picos de voltaje que ocurren cuando el relé se desactiva.

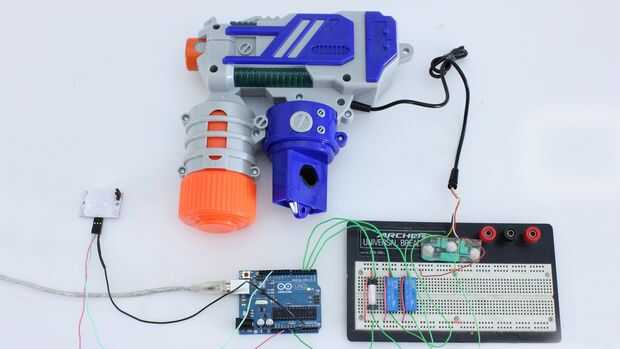

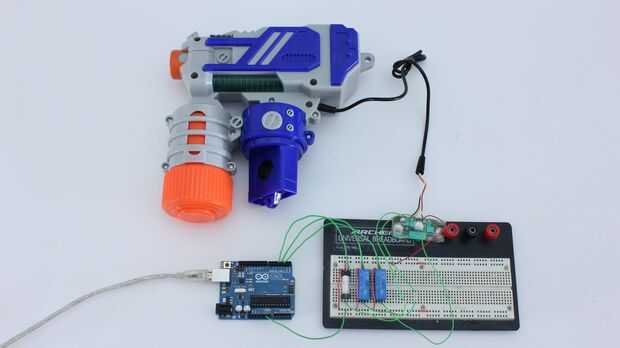

Primera que el prototipo el relé del circuito en un protoboard. Entonces conecté los cables de la pistola y el Arduino. Esto dejó me probarlo para asegurarse de que podía controlar todas las funciones con el Arduino. Una vez que estaba trabajando, que conectado al sensor de movimiento.
