Paso 1: Circuito principal
![]()
![]()
![]()

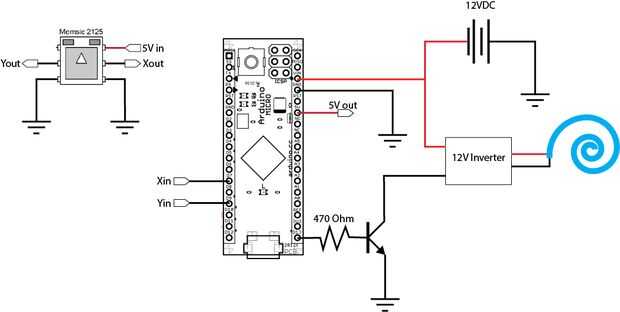

Este circuito tiene dos partes: el transistor que controla EL alambre y el acelerómetro. Ya que yo no pude poder el inversor directamente de Arduino (requiere 12VDC), en lugar de otro controlar la conexión a la energía. El transistor actúa esencialmente como un interruptor, conectar el inversor a la tierra cuando haya corriente en la base del transistor (aka. el pin conectado al transistor es alta).
El resistor limita la corriente va al transistor para asegurarse de que no se dañen.

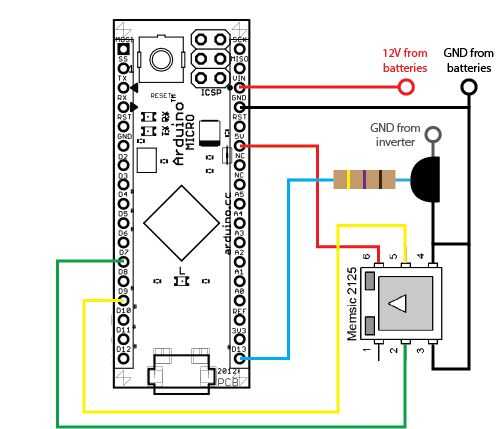

El acelerómetro es alimentado por el Arduino (requiere un constante 5VDC) y tiene sus salidas X y Y conectados a los pines digitales de entrada.
El Arduino Micro y el inversor funcionan con 12V, por lo que las baterías contienen un total de 8 pilas AA y fueron conectadas en serie.
