Paso 2: Hardware

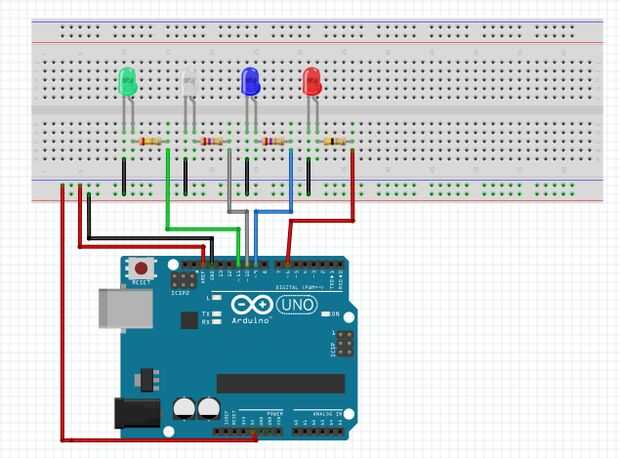

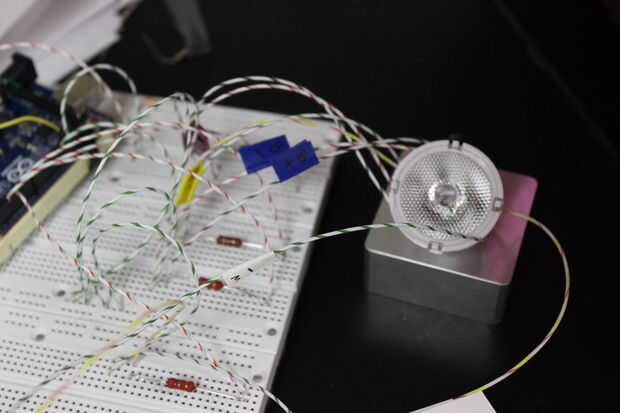

Alambre de la los LEDs según el diagrama anterior y Arduino.
Dependiendo de que LED de 4 canales tienes, usted necesitará conseguir resistores de potencia para cada canal.

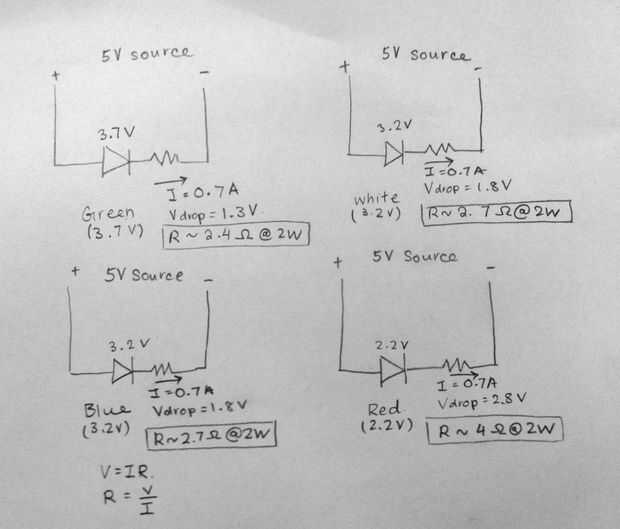

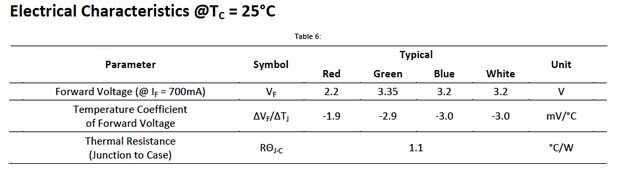

Para mi emisor de 4 canales RGBW, buscó las características eléctricas en la página 5 de la hoja de datos, luego determinado resistentes a las energía que quería utilizar la información. Miré para la tensión de paso y la tensión típica de la gota en cada LED, luego usé la ley de ohmios para determinar la resistencia que debe ir con cada color. Tenga en cuenta que debe utilizar resistencias de potencia de 2W ya que son LEDs de alta potencia.
Para este LED emisor, yo estoy usando:
- Resistor de la energía de 4 ohmios 2W para canal rojo
- Resistor de la energía de 2,7 ohmios 2W blanco canal
- Resistor de la energía de 2,7 ohmios 2W para canal azul
- Resistencia de potencia de 2W 2,5 ohmios por canal verde
Yo también estoy alimentando el LED con la fuente de 5V de Arduino.
