Paso 2: Alambre para arriba y de la soldadura de conector de audio de TRRS
Cómo funciona el conector de audio de TRRS:
La toma de audio tiene 4 partes. -derecha - izquierda - tierra -mic
Cuando están conectados el micrófono y el suelo, activará un smartphone. Con una aplicación de cámara, activará el botón del obturador. La pega uso esto.

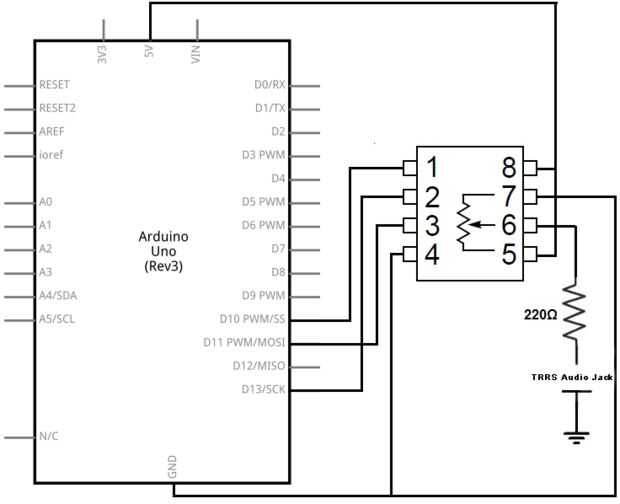

Si el micrófono y la tierra están conectados directamente, el disparador será constantemente gatillo. Para solucionar esto, se coloca un potenciómetro digital entre el mic y el suelo.
Un potenciómetro digital puede ajustar electrónicamente la resistencia. Cuando quiero tomar una foto, el potenciómetro digital tiene una resistencia de 0. Se realiza la conexión entre el mic y la tierra. Disparadores de cámara.
Cuando quiero tomar una foto, el potenciómetro digital tiene resistencia de 10 k. La conexión está bloqueada. no se toma ninguna fotografía.
CONSEJO:

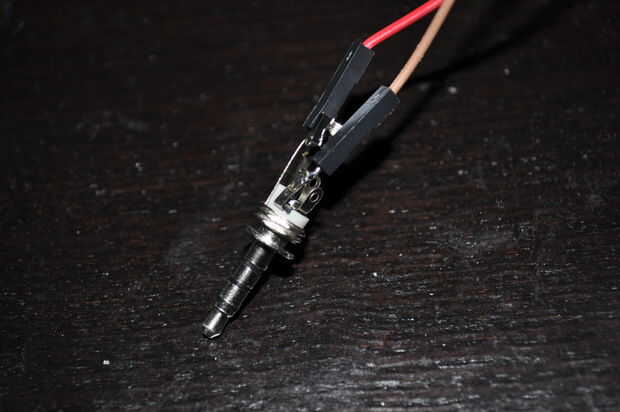

Antes de soldar los cables de puente al conector de sonido. Enchufe el conector de audio en el teléfono con la aplicación de teléfono (enlace más abajo). Conecte físicamente el mic y la tierra con 1 puente de alambre. Debe activar la cámara. A veces funciona mejor para soldar alambre de puente en la ficha fuera de jack de audio. Prueba en tierra y mic es mejor activar el teléfono antes de soldar.
