Actividad de los corredores del cohete (3 / 8 paso)

Paso 3: Lanzamiento de mecanismo

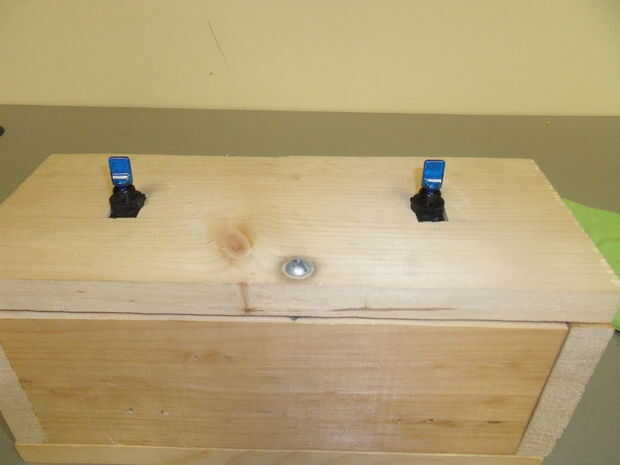

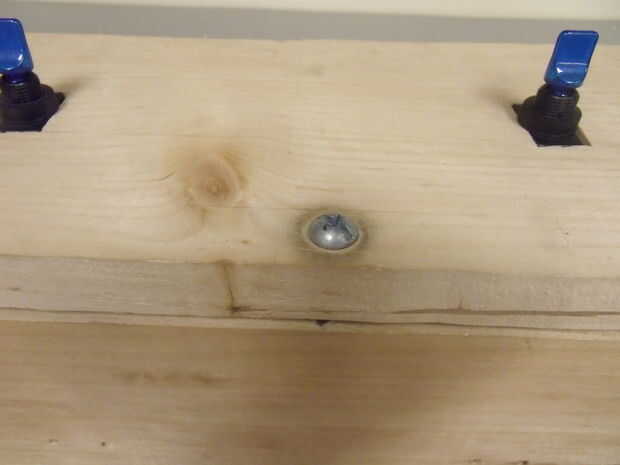

1) en la pieza superior, recortas dos agujeros rectangulares para los interruptores que corté con una sierra de contornear. Puede ir prácticamente en cualquier lugar pero se ven bonitos a unas 3 pulgadas de cada lado y 2.5 pulgadas de la delantera y trasera. También tengo un agujero circular en la parte delantera que uso para mantenerlo cerrado con un tornillo corto. Me gusta este "cierre" porque es fácil de quitar con un destornillador, pero puesto que la mayoría de las personas no portan un todo, la caja permanece cerrada.
Los agujeros son ~ 1 pulgada x ~0.5 pulgadas. Sólo hacen el tamaño de los conmutadores para encajan tan perfectamente como sea posible.

2) la parte de atrás tiene 11 hoyos, como sigue:
a) agujeros pequeños 4 (1/8") para los conductores a salir. Ponerlos, espaciados en pares en los dos extremos de la pieza. Tener como esta le ayudará más adelante cuando usted sólo quiere tomar cables de un lado para cada coche.
b) 4 agujeros para la bisagra de la parte superior. No estas más adelante cuando usted fije la parte superior.
c) 2 agujeros para la bisagra para el interruptor de la matanza. Hacer éstos más adelante también.
d) 1 agujero de ol ' grande para la llave. Lugar en el centro de la misma manera que hiciste con los dos interruptores en la parte superior

Colocar todo junto
Alinear todas las piezas y atorníllelos juntos. Esto incluye la bisagra de tapa.
Para matar cambiar portada:
1) cortar un trozo de madera de 3/4 de pulgada que es aproximadamente 1/2 pulgada más de largo en cada dirección

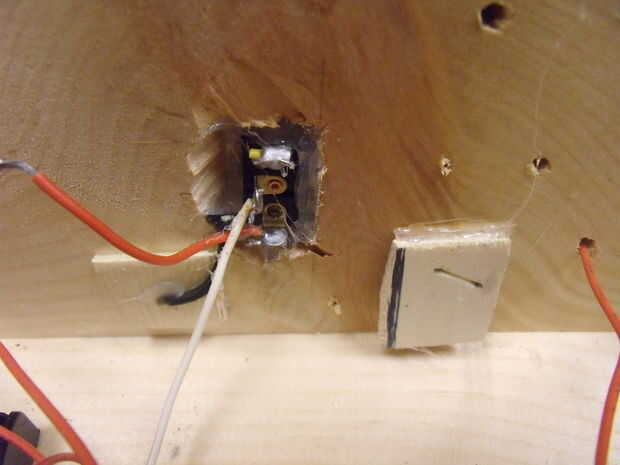

2) vas a tener que quitar madera en la madera para que la pieza puede mentir plana contra la parte posterior con la manija del interruptor (lo que le da la vuelta) que sobresalen en la posición ON o OFF. Usé una Dremel con una broca de corte/forma pero un poco lijado o cincel con un poco de paciencia funcionará así.
Si usted tiene ninguno de estos, necesita hacer una pequeña caja para el interruptor de la cubierta. Te recomiendo 1/8 de pulgada de madera o menos y caliente pegamento para mantener Unidas.
3) Cincel (o Dremel) una ranura en la parte posterior para que la bisagra quede al ras con la superficie cerrada.

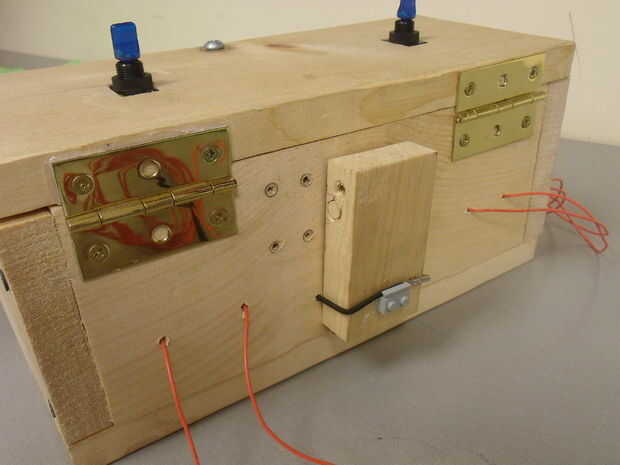

4) tornillo de la cubierta abisagrada hacia atrás sobre el orificio de la llave.

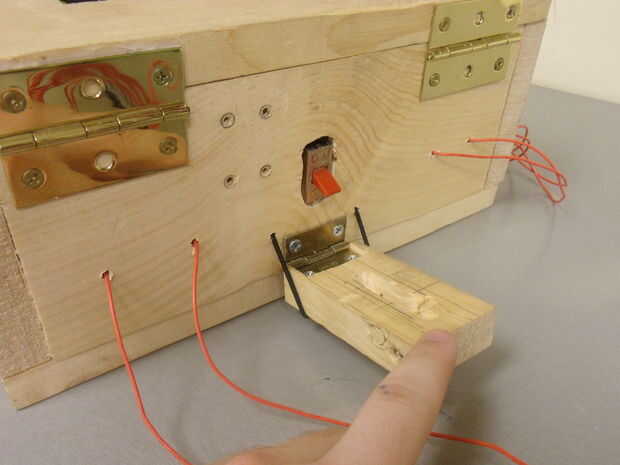

5) para hacer la cubierta normalmente permanecen cerrados, tienes dos opciones: gravedad o elásticos. Gravedad es más fácil y sólo implica poner la bisagra en la parte superior de la tapa para que gravedad automáticamente apaga. Elástico es un poco más complicado con no muchos beneficios, por lo que recomiendo contra él. Sin embargo, como mi decisión demostrada, habrá glotones de castigo que insisten. Por lo tanto:
a) encontrar un pedazo de elástico. Bandas de goma funciona pero rozará contra la madera y eventualmente se desgastan. Utilicé la cuerda elástica.
b) perfore 2 agujeros en la parte posterior cerca del lado con bisagras de la tapa. Los agujeros deben ser mayores que el diámetro del elástico.
c) hilo de rosca elástico, va sobre la tapa para tirar de cerrado en la parte posterior y coloque los extremos en el interior de la caja principal. Busque a los cuadros de dirección. No es como complicado como suena. Te lo prometo.

PARTE ELÉCTRICA

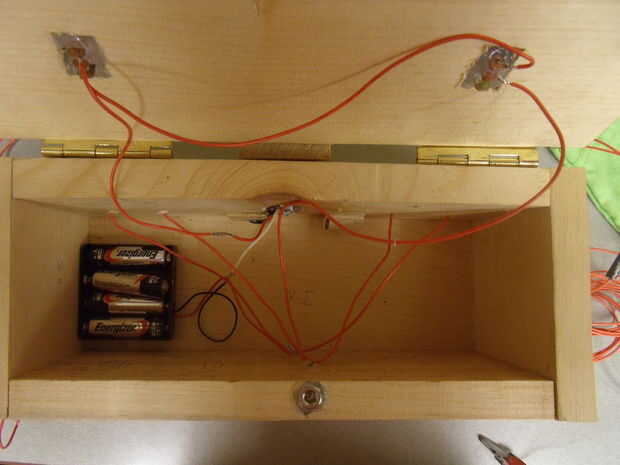

El diagrama del circuito se da en las fotos. La idea es que tres interruptores (1 Racer, Racer 2 y Kill) están en serie (en cualquier orden) con las baterías y los extremos conectan a dos hilos de cada uno, para que cada cable se divide en 2 uno de cada uno va a los coches.
En otras palabras:
Nodo 1 >> interruptor 1 >> interruptor 2 >> Kill Switch >> pilas >> nodo 2
Nodo 1a y 2a de nodo ir al corredor de un
Nodo 1b y 2b del nodo van al corredor b

Todos los cables sólo tienen que ser lo suficientemente largos que lleguen a su destino con suficiente espacio que usted tiene suficiente espacio para la soldadura y la parte superior es capaz de abrir sin rasgar hacia fuera los alambres. Los conductores deben ser muy largos, en el rango de 3-4 pies.

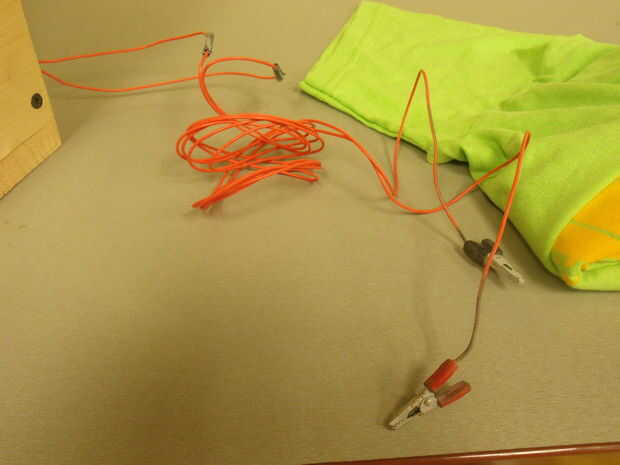

Conecte y Pruebe estos circuitos utilizando luces o un par de aparatos en lugar de motores. Una vez estás seguro de que trabajan, todo lo de la soldadura y pegarlos en el lugar. Los cuatro conductores hacia fuera de sus agujeros respectivos del hilo de rosca (Recuerde: uno de cada nodo) y los cocodrilos.

En caso de que te estás preguntando, sí. Es muy divertido fingir eres encargado de un silo de misiles y lanza bombas nucleares cuando le da la vuelta los interruptores. Disfrutar.
