Crear un buen actuador lineal para su máquina impresora o cnc 3D personal nunca es fácil. Tampoco se intenta incorporar suerte eBay se encuentra en su diseño, que no es muy confiable como fuente para sus piezas. O llegar una solución que funciona en tu caso, pero puede ser complejo y todavía no es muy flexible cuando se trata de cambiar tu diseño más tarde. La industria ha resuelto este problema mediante la creación de sistemas de construcción modular, así como permitiendo diversos usos del actuador lineal.

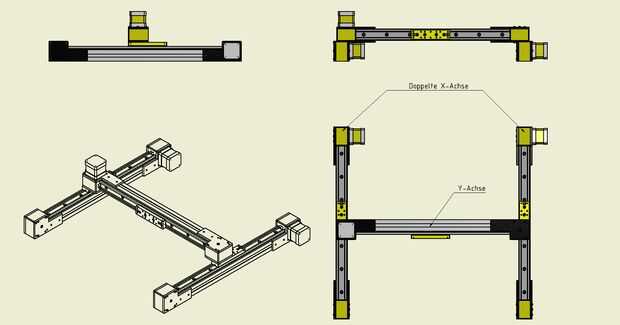

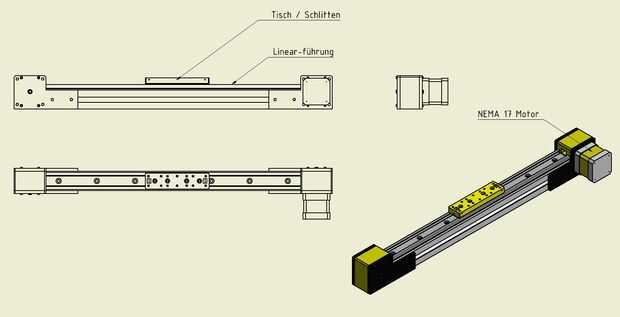

Mi opinión sobre tratando de crear algo que está más cerca el funcionamiento de un sistema industrial estaba usando 3d piezas impresas. También el sistema permite montaje directo de en o dos motores de la NEMA 17 por eje así como el montaje de un motor utilizando un adaptador que debe ser 3d impreso.
He subido dos diseños, uno es utilizar piezas de corte láser, otro puede ser totalmente 3D impreso.
para el actuador lineal con piezas de corte láser, utiliza: "endblock.stl","schlitten.stl" y "seitenteil.stl"
Para el actuador Linear que es impreso en 3d, utiliza: "print.stl Endblock 3d" "seitenteil.3d print.stl" y "schlitten.stl"
(Siento los nombres alemanes, lo fija cuando tengo tiempo)
Si eres capaz de leer el alemán, las súplicas en contacto conmigo para una documentación más completa de esta Asamblea.
Pronto puedo subir la polea como archivo para imprimir, para que usted no necesita comprarlos así
