Paso 3: montaje
Empezar haciendo la loca
conjunto de polea.

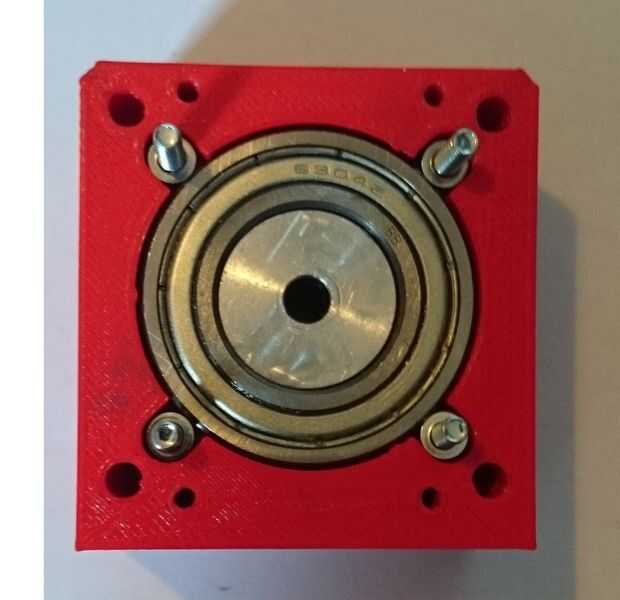

Para ello, instale la polea en el eje de 5mm. Esto no es totalmente nesseresary, como la gran celebración de ist bastante bien. También puede considerar poner una arandela el para tomar el último milímetro del juego. A continuación inserte ambos de los rodamientos más pequeños en el orificio correspondiente del bloque de montaje. Finalmente insertar el cojinete grande y fije ambos del laser del corte de las placas de montaje con cuatro 3mm tornillos para madera cada.

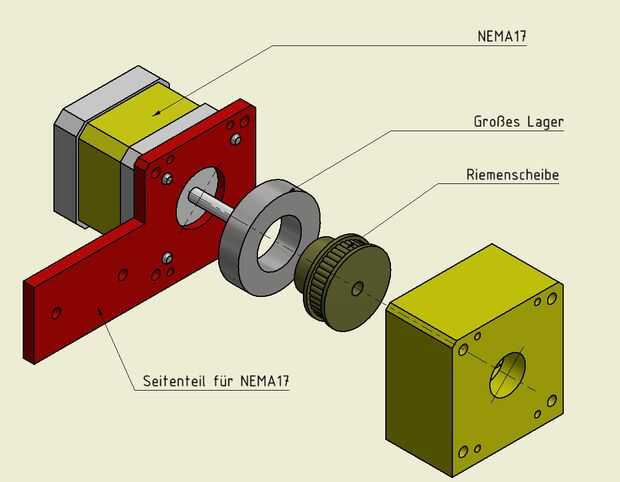

Antes de montar el motor a uno del laser del corte de las placas (Asegúrese de que el cable va la forma que desee it..) debe poner en los 4 tornillos para el montaje de la placa a la parte de impresión 3d. Si pierdes esto puede pegar la placa y el bloque impreso 3d juntos como enroscar algo más incómoda. Después de haber montado el motor, es tiempo de poner la polea en el eje de transmisión. Asegúrese de que el cinturón puede ir a la derecha por el medio del bloque después de que la polea esté en su lugar. Luego coloque la placa con el motor al bloque de impresión 3d.
A continuación usted puede acaba de poner la otra placa en la misma cuadra, al igual que en el otro conjunto de rodillo.
A continuación coloque sus rodamientos lineales a la impresión 3d "tabla".
Luego fije el carril linear a la extrusión de aluminio, usando las tuercas en t y cabeza plana tornillos. Ahora es el momento para deslizar en su montaje de la "mesa". A continuación obtener el cinturón desenroscado a través del agujero en su extrusión (realmente, asegúrese de que no es torcido).
También diapositiva 4 tuercas en t en cada ranura revestimiento lateral de la protuberancia. Estos le permitirá conectar dos "conjuntos de polea".
Deslice con cuidado el cinturón a través de las Asambleas de la polea, por lo que no Haz doblado y luego deslice las asambleas, para que sean gripes contra los lados del perfil.
Ahora es el momento para fijar la correa a la mesa. Hacerlo, doblando la punta de su correa para arriba y luego comprimirlo debajo de la mesa. Una vez que sale la parte superior de la Asamblea sólo dóblela sobre para que los lados dentados se enfrentan entre sí. Empuje hacia atrás dentro de la mesa e inserte el tornillo de 2mm que pasa a través de la Asamblea. Asegúrese de que la conexión es fuerte, para mayor seguridad, puede poner un tornillo en el agujero restante en la parte delantera.
Repetir este proceso en el otro lado. Si el cinturón no es apretado enseguida, no te preocupes sobre eso. Lo solucionaremos en un minuto.
Para tensar la correa, aflojar su montaje del rodillo de la extrusión, esto le permitirá a sacar de la Asamblea y así apretar el cinturón. Una vez apretado el cinturón, simplemente vuelva a apretar los tornillos.
Y hay que ir, un módulo lineal perfectamente bien por menos de 100 dólares. Espero que esto te ayudará en la toma de su propia impresora 3d, molino CNC, corte láser u otra invención.
Actualmente estoy trabajando en una impresora 3d de sls, tiene la opción de una gran cantidad de piezas de corte láser con tu propia láser cortador sería increíble. Gracias por considerar
