Paso 3: Elctronico para arriba!
A pesar de que el Raspberry Pi B + ha añadido los puertos, los esquemas desde el tutorial anterior son todavía utilizables y los puertos son los mismos.
- V + a fuente de alimentación de 5 voltios (Pin 2)
- Tierra a tierra (Pin 6)
- Señal de GPIO07 (Pin 26)

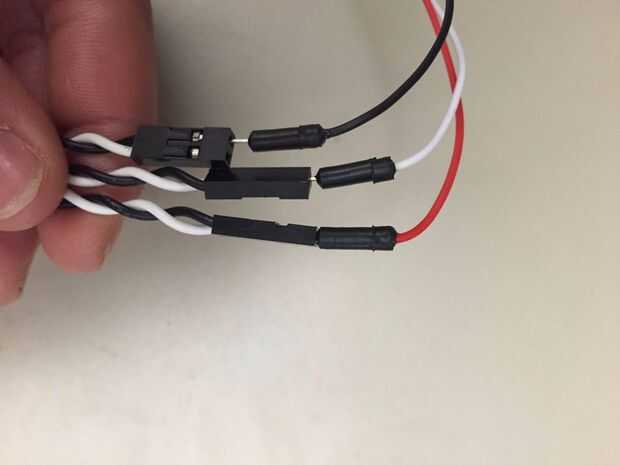

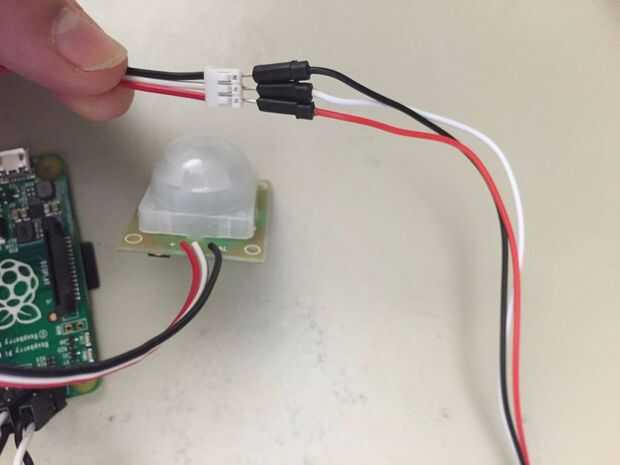

Porque compré un sensor PIR que tenía los cables previamente soldadas y combinado, que tuve que usar salto de hombre a hombre los cables para conectar el sensor a los cables del salto a la hembra y luego a la Junta sí mismo. Si eres inteligente y comprado el sensor de la paralaje, puede conectar los cables a la hembra directamente desde el sensor a la Junta.
