Actualización: Caja de herramientas bricolaje solar: radio + cargador + luz de emergencia! (3 / 4 paso)

Paso 3: conexión

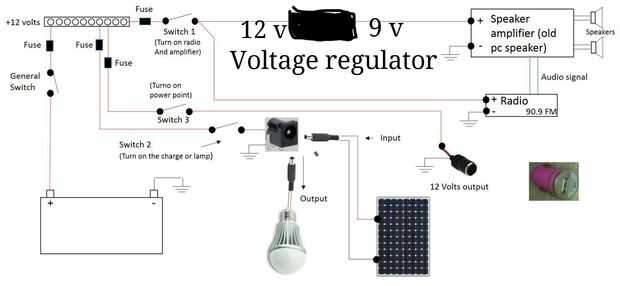

Conectar como se muestra
Nota:
-Utilice el regulador de voltaje para la electrónica del amplificador de altavoz (altavoz de la pc). En mi proyecto, es de 9 voltios.
-El módulo de radio, la toma de corriente de coche y la luz del led son 12 voltios.
-Se recomienda utilizar un mini interruptor o fusible.
-El panel solar de 10 vatios carga 0,58 amperios por hora. En 8 horas de carga son 4,64 amperios. Carga completa en 1 1/2 día aprox.
-El panel solar de 5 vatios carga completa en 3 días para caso de emergencia.
-El regulador solar está detrás del panel solar.
-El conector de alimentación dc (mujer) es para conectar el panel solar u otra fuente de 12 voltios (para carga) o la luz del led.

Fusibles:
Fusible general: 2 amperios
Otros fusibles: máximo 1 amperio.
