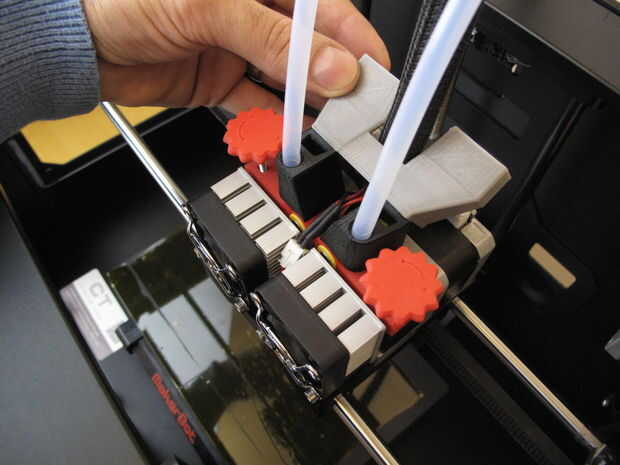

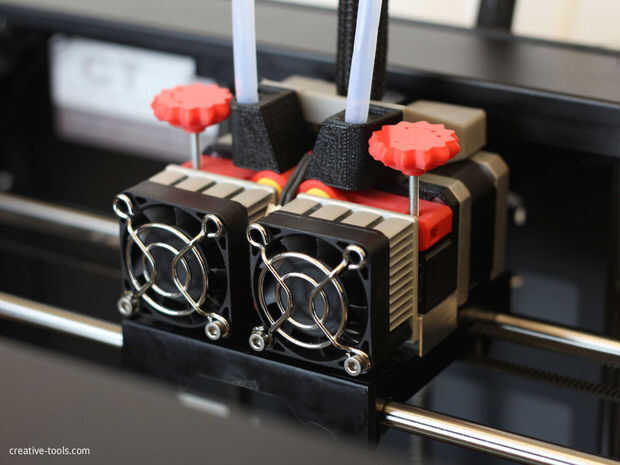

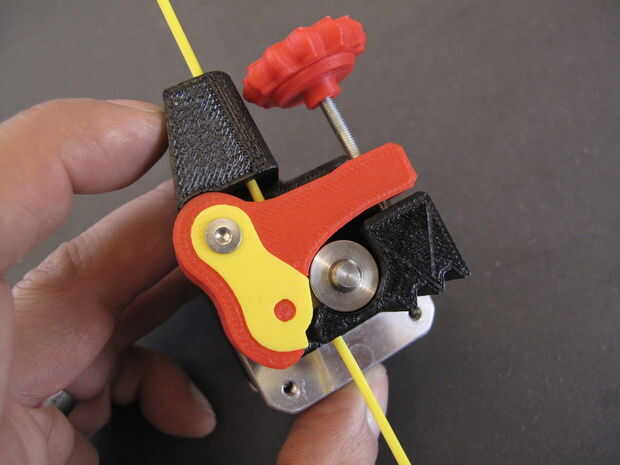

Este tutorial muestra cómo montar un bloque experimental coche ajustable para la extrusora de duplicador 2 X. El propósito de este diseño es permitir al usuario ajustar la presión aplicada al filamento por el rodillo cojinete de bola.
Nota: esto no pretende ser un reemplazo para el bloque original de estirador de MakerBot. Puesto que la impresora duplicador 2 X 3D Desktop es ideal para usuarios que les gusta experimentar, este bloque extrusión ajustable ofrece una forma alternativa de agarrar el filamento y el ajuste de presión. Por favor no intente reemplazar el bloque original si no estás cómodo desmontar su actual estirador y solucionar cualquier problema. Si tratas de este diseño, asegúrese de guardar las piezas originales y siga las instrucciones cuidadosamente.
Características
- Todas las piezas pueden ser 3D impreso!
- Ofrece ajuste de la presión de agarre menos filamento
- Incorporado filtro de polvo de filamento con esponja
- Placa de la cubierta para proteger conectores y cables del motor paso a paso
- Los tornillos y rodamientos de bolas pueden ser usados de nuevo de la original
- Diseño robusto

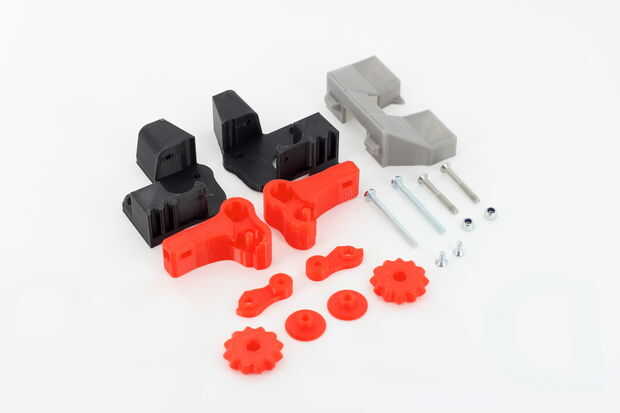

Lista de piezas
- Base izquierda (parte impresa en 3D)
- Base derecha (parte impresa en 3D)
- Izquierda de la palanca (parte impresa en 3D)
- Palanca derecha (parte impresa en 3D)
- Izquierda de la cubierta de cojinete (parte impresa en 3D)
- Rodamiento de tapa derecha (parte impresa en 3D)
- Cubierta del motor paso a paso (parte impresa en 3D)
- Parte inferior de la perilla (parte impresa en 3D)
- Parte superior de la perilla (parte impresa en 3D)
- Tuerca Nylock m3 (2 piezas)
- M3 avellanados tornillos - 23 mm (2 piezas)
- M3 avellanados tornillos - 6 mm (2 piezas)
- Tornillo de cabeza hexagon m3 - 35 mm (2 piezas)
Herramientas y materiales
- llave hexagonal de 2 mm
- Alicates de la bomba de agua
- Alicates de pico
- Unas gotas de pegamento
Historial de versiones
Este diseño es una variante de corriente ajustable unidad bloque actualizar duplicador de 2 y 1, que a su vez es una variación del Accionado por resorte Replicator 2 bloque de unidad, que también se deriva de tres otros diseños anteriores.
Información
La impresora 3D MakerBot Replicator 2 X Desktop es ideal para modelos de impresión 3D de filamento plástico ABS. En contraste con la impresión 3D con plástico PLA, ABS requiere que el proceso ocurre en condiciones de temperatura regulada y estables. Por lo tanto 2 X tiene una placa de calefacción construcción y cerramiento para mantener caliente el interior de la máquina.
Una impresora 3D experimental, 2 X requiere que el operador entienda sus capacidades y funciones. Por ejemplo qué temperaturas y la velocidad de impresión mejor encajan en diferentes formas y tamaños de los modelos.
Una regla simple es que la campana superior sólo es necesario cuando se hacen más grandes impresiones 3D. Agregando o quitando la campana junto con dejar el frente tapa abierta o cerrada, puede regular la temperatura en que se realiza el modelo impreso en 3D. La temperatura y el flujo del aire en la habitación donde reside el 2 X es también un factor a tener en cuenta.

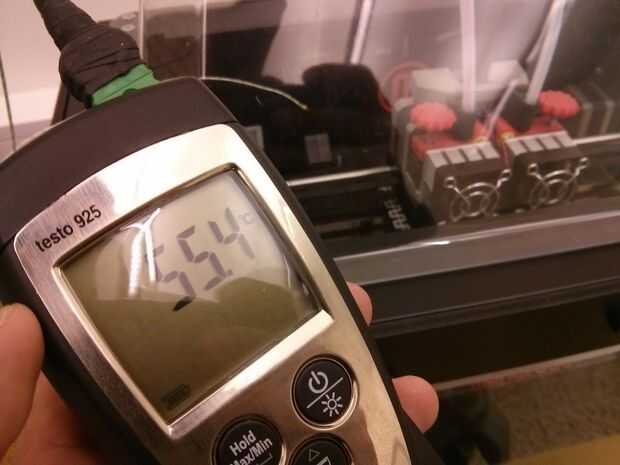

Es notable que las temperaturas alrededor del mecanismo estirador pueden aumentar significativamente cuando el recinto está completamente cerrado. En 3D el aire alrededor de la impresora de la impresión por lo general alcanza 50 ° C a 60 ° C.
Es importante que las piezas de plástico de este bloque ajustable extrusión 3D impreso en plástico ABS (no PLA) en 100% relleno para darles la mejor fuerza y la resistencia al calor. Tenga en cuenta que este es un diseño experimental y no pretende ser infalible y trabajo perfectamente en cada situación. Si tratas de él, aprender de su experiencia de uso. :)
Diseñamos las piezas a ser robusto y fuerte como sea posible poder hacer frente a temperaturas de impresión 3D para ABS.
