Paso 1: Descargue y 3D imprimir los archivos STL
Puede descargar los archivos STL para este proyecto a continuación gratis. Si usted es actualmente incapaz de 3D de impresión puede contactar con nosotros o pregúntale a un amigo que tiene una impresora 3D para imprimir las piezas para usted. Todos los archivos STL son comprobar en netfabb y hechos totalmente imprimible en 3D. Por favor siga las siguientes instrucciones.

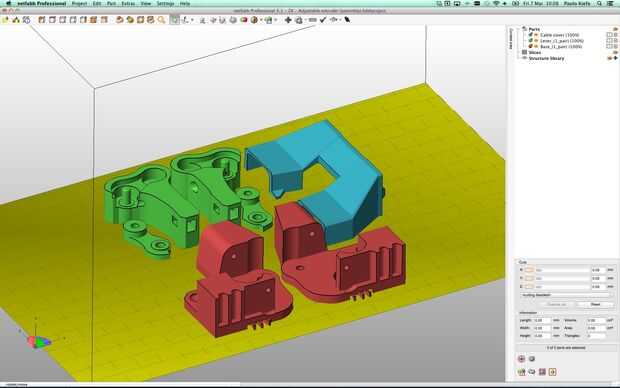

- 2 x - extrusora ajustable (placa de impresión completa) .stl - contiene partes impreso todo 3D para este proyecto orientado a imprimir de una sola vez en un duplicador 2 X placa de construcción.
- Base .stl (1 par) - la placa base negra del bloque extrusión. Se sienta completamente sobre la brillante superficie del frente del motor paso a paso. Esta parte tiene un bolsillo de filtro incorporado de filamento donde se inserta el tubo de guía de filamento.
- Palanca (1 par) .stl - las palancas (izquierda y derecha) de la extrusora. Esta parte es el rodamiento de bolitas que se aplica fuerza al filamento y volante moleteado que agarra el filamento. Este STL contiene también las dos placas de tapa para mantener el rumbo en su lugar y distribuir las fuerzas.
- Cover.stl Cable - un gabinete o cubierta para proteger los cables de los motores paso a paso de tentación para desconectar los cables cuando la energía está todavía (que está prohibido!) ;)
- Knob_top_part.stl - la parte superior de la perilla de ajuste.
- Knob_bottom_part.stl - la parte inferior de la perilla de ajuste. Se pega a la parte superior para asegurar la cabeza del tornillo en su lugar.
Material y relleno
Utilizar filamento plástico ABS para esta impresión 3D y hacer sólido al elegir relleno 100%. Esto consume ligeramente más material pero asegura la máxima fuerza posible de las partes.
No necesita usar la balsa o estructuras de apoyo para cualquiera de estos archivos.
