Paso 4: Red cableado
Ahora tenemos que cambiar el cableado del enchufe. La cuestión aquí es que la ultimaker requiere todavía sus 19 voltios de corriente continua de entrada, que es lo que el poder original ladrillo está proporcionando, sin embargo también disponemos de una fuente de alimentación que opera a una tensión diferente. Es posible la ultimaker de 12 voltios de alimentación si esta es la fuente de alimentación tienes pero no es posible al poder de 24 voltios, ya que algunos de la Junta en componentes no están calificados para esto. Mientras que mi intención inicial de esto era usar dos tapones, uno para el ladrillo de la energía y otro para la nueva fuente de alimentación para la cama de calor, llegué a la conclusión de esto fue demasiado desordenado y en realidad era una solución más fácil y más limpia. Lo que hice fue conseguir primero el cable que vino con la ultimaker, específicamente el cable que va desde la toma en el ladrillo de la energía, y cortarlo en dos trozos. Igual mente largos, hice el corte alrededor de un pie desde el extremo del ladrillo de alimentación del cable.

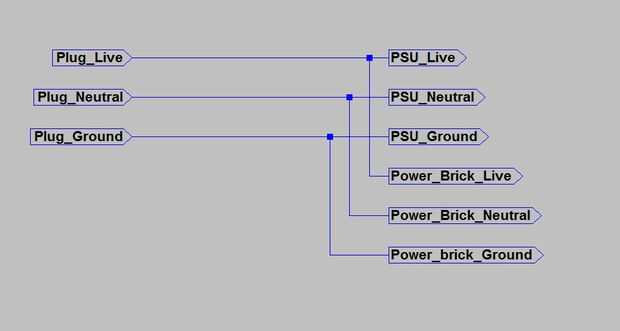

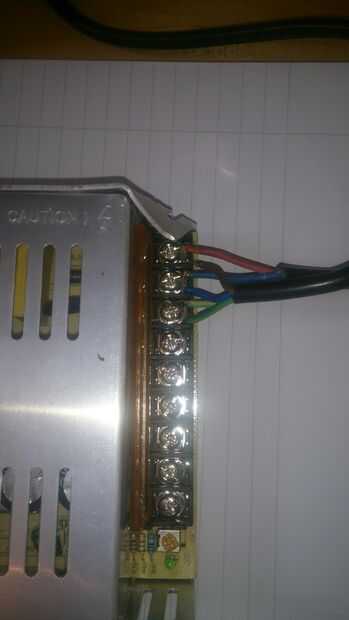

El siguiente fue sobre una pulgada o tan de los extremos de la tira y estaño con el soldador. Una vez hecho esto, pude conectar las dos longitudes en paralelo con la fuente de alimentación. Esto fue posible en mi caso ya que los terminales de tornillo en mi alimentación particular eran bastante grandes. El diagrama de cableado está incluido en las fotos. Es importante tener en cuenta que estoy haciendo esta usando un enchufe del Reino Unido. Estoy bastante seguro iba a ser el mismo para Europa continental y América pero no puedo estar seguro, así que si estás en duda doble y triple comprobar esto porque red cableado puede ser extremadamente peligroso si se hace mal. Solo para aclarar, en el cuadro los dos extremos son en realidad de dos cables de diferencia, pero que no materia, siempre y cuando los terrenos, y neutro de ambos cables son conectó la forma correcta. También me doy cuenta de la fuente de alimentación está severamente afectada y hace difícil ver correctamente.
