Paso 3: Montaje y cerramiento

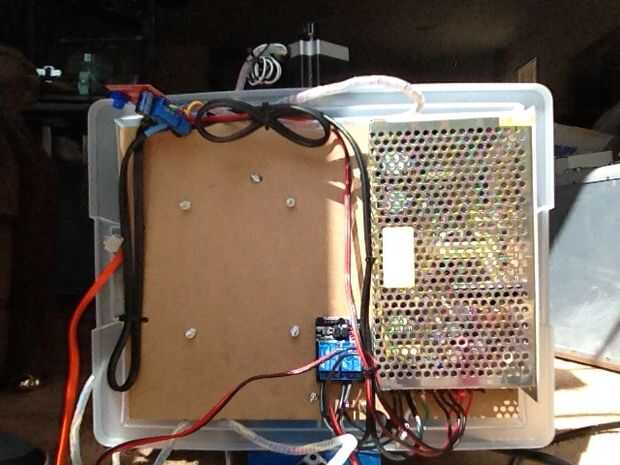

Para la caja utiliza un Sterilite 1963 8.5 "x 11" x 3 "caja de almacenaje plástica transparente obtenida de mi local Home Depot. La tapa de la caja está rígidamente montada en mi máquina y la parte inferior se convierte en la funda de polvo. Los componentes son compatibles con un cartón prensado de fibra obtenida de mi local Dollar Tree. Taladrar los remaches para eliminar el clip de un portapapeles. Entonces había cortado la cinta de 1963 Sterilite tapa para que el cartón prensado se anida dentro de la tapa.
La alimentación es un PS1-150W-36 obtenido MPJA en línea. Como se señaló anteriormente, la tensión es conservadora para los conductores del impulso DRV8711. Una fuente de 48 voltios rendiría mayores velocidades de motor. Pienso montar la fuente de alimentación a la derecha del cartón prensado. Usted será probable necesidad de obtener pocos tornillos métricos.
Si va a instalar el sistema a una máquina entonces adelante al diseño del montaje. He quitado la caja de control original de die cast aluminio de la parte posterior de mi MaxNC10 y utilizó el mismo tres agujeros roscados, tornillos más largos con espaciadores de nylon de 1" y 1/8" espaciadores de nylon entre el cartón y la tapa. Para un sistema libre agregar pies de goma pero mantener 1" espacio de holgura de cable.
Montar el relé de potencia junto a la fuente de alimentación. He utilizado el módulo de relé 2 de Arduino. Puede que necesite desmontar temporalmente el suministro de energía para perforar los agujeros. Puede utilizar tornillos o tornillos pequeños para madera #4-40 con el cartón prensado.
Ahora agregue los pernos de montaje para su placa de circuitos de la placa base. Usé 3/4" largo #4-40 tornillos, tuercas y separadores de 1/4" para mi los pernos de montaje.
Taladre los agujeros en la tapa para cable de alimentación, huso cables USB y ethernet, cable del motor y los cables del motor paso a paso. Una broca de paso hará limpiarlos orificios en el plástico. De perforación entre el borde de la tapa y el borde del cartón prensado ser cuidado de no interferir con el sello de borde de cubierta. Agujeros más grandes Retire algún material el borde de cartón prensado.
