Actualización de HP Scanjet5 (2 / 6 paso)

Paso 2: El escáner de la tripa

En la parte posterior del escáner hay 2 tornillos marcados con las flechas, para eliminar y se deslizará la parte de la PC del escáner. El diseño de la caja tiene un diseño interesante de cierre/fricción que hace clase de impar se deslice hacia fuera. Utilizar sólo la fuerza constante y trweak es un poco y saldrá fácilmente.

Asegúrese de tomar el cuidado de los cables, una clavija cuadrada y los cables scsi debe ser desconectada con el fin de eliminar completamente la bandeja.

Ahora la diversión parte! todo lo quite de la bandeja, sí, todo! probablemente puede dejar el ventilador en su lugar, pero el resto tiene que venir, incluyendo el divisor entre la zona de fuente de alimentación y el tablero principal, necesitará un trabajo de corte.

Una vez que todo está hacia fuera, usted necesitará quitar el bloque donde se monta la red ISA en la parte posterior, será en el camino de la Junta ITX. Supongo que se podría modificar, pero removeing parecía más fácil para mí. Usted también tendrá que eliminar 2 de las monturas de tablero principal. 2 se alinearán en la ITX, no 2. He utilizado plástico separador de mi caja de partes del viejo en lugar de los eliminados. Si la unidad tiene que sobrevivir transporte puede tocar unos agujeros y añadir distanciadores real.

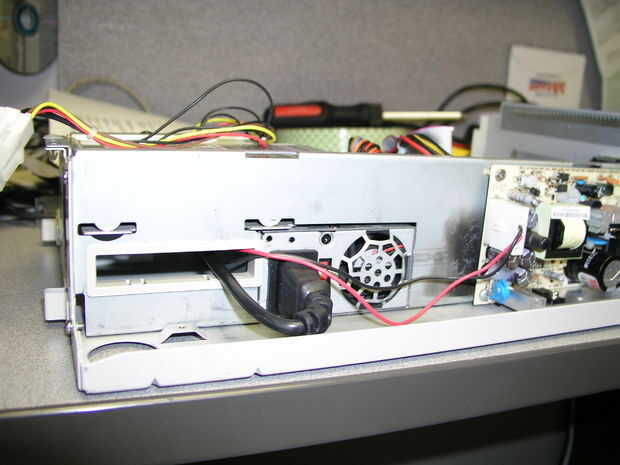

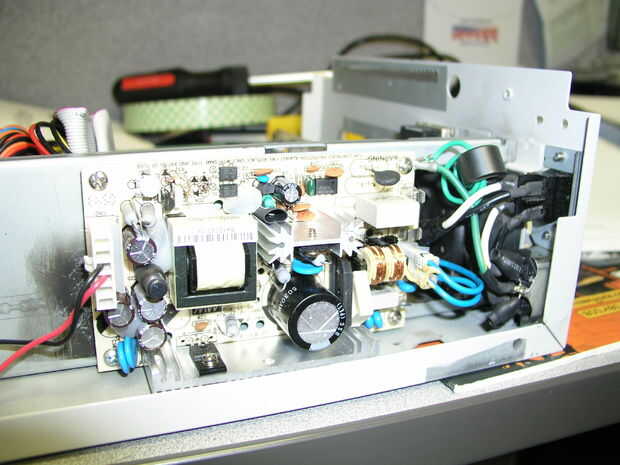

Ahora para el divisor, debe cortar un agujero para la fuente de alimentación ya que es demasiado largo, cometí el error de no dejar suficiente material para poder utilizar agujeros de mouning de la PSU, tenido. Tap también agujeros para soportes para la fuente de alimentación de 24V. (el escáner requiere 24V, en el caso de que se lo pregunte)
