Paso 10: Fabricar un anillo de luz

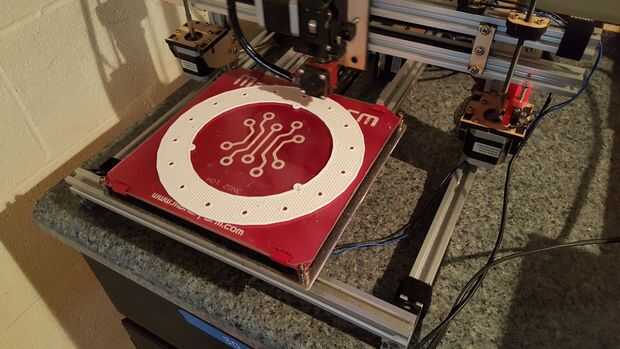

Utilizado una impresora 3D para producir mi anillo de luz LED.
- Si no tienes una impresora 3D... no debe dejar de proceder.
- Este anillo no es complicado.
- Puede ser hecho fuera de lo que usted tiene:
- plástico, plexiglás, madera contrachapada, chapa de madera, papel maché, cartón incluso (usa tu imaginación)
- Si tienes una impresora 3D:
- Este anillo no es complicado.
- Podría diseñar su propio en minutos usando TinkerCAD y otra 3D software de modelado
- o descargar el fichero .stl (que he incluido)
Algunas notas sobre mi luz anillo diseño de:

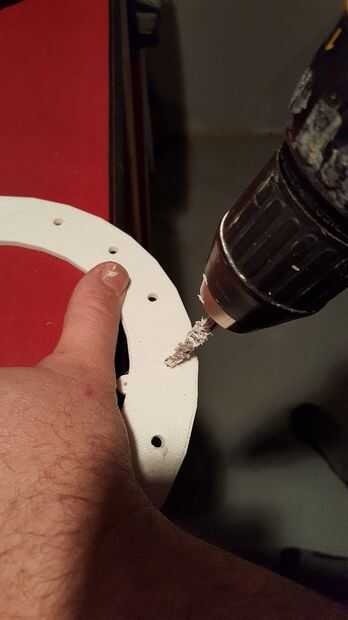

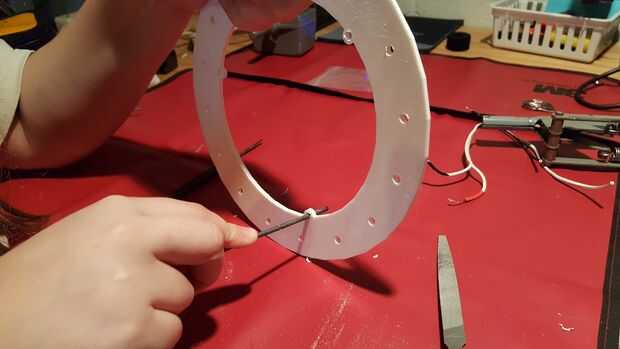

Se ha añadido un ligero ángulo hacia adentro (10 grados) en los orificios que tienen los LEDs... Lo hice para que las vigas enfocadas de LED convergen en un punto por debajo de la lupa a aproximadamente la distancia de visionado ideal (la distancia por debajo de la lupa que me gusta para contener objetos de visualización óptima, foco - cerca de 20 pulgadas).

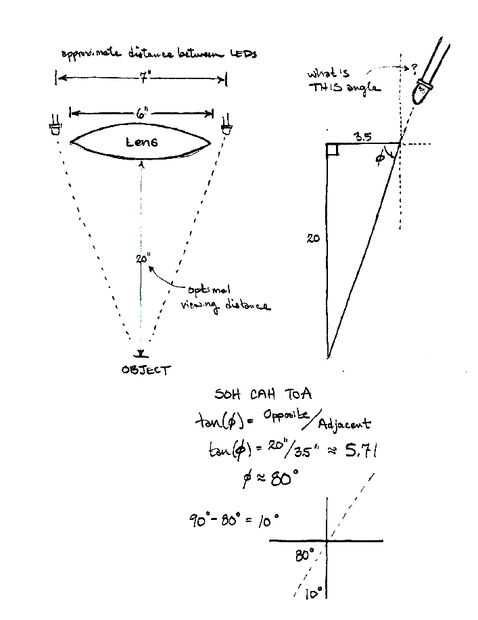

Si usted está interesado en Cómo llegué a 10 grados... He incluido una trigonometría algunos garabatos para tu disfrute.
-------------------------------------------------------------------------------------
Si todavía quieres 3D piezas impresas y no tiene una impresora 3D. Es posible que alguien imprimirlos para usted en cubos 3D. Si usted quiere... puede incluso ME pides que imprimir para usted (buscar OneEarWillie en cubos 3D).
