Actualización de mezclador de audio (2 / 8 paso)

Paso 2: Abra el mezclador

Lo primero que hice fue abrir el mezclador de ambos. Tuve que ver cómo accesible las almohadillas del Mixer bajo las tomas de la cinta y principal. También necesitaba identificar y marcar las almohadillas de tierra y señal de las tomas. Para no hablar de la marca los canales izquierdo y derecho.

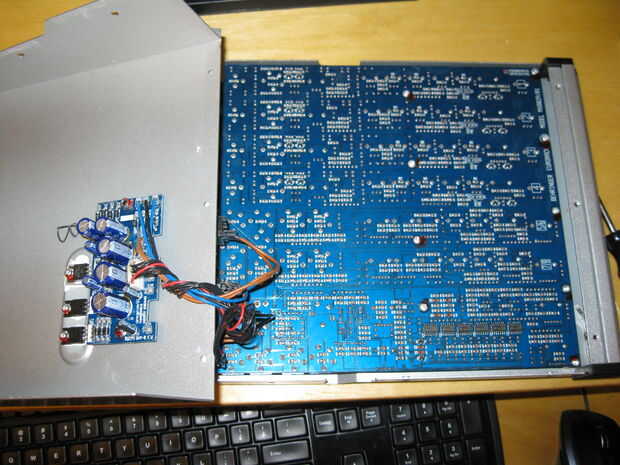

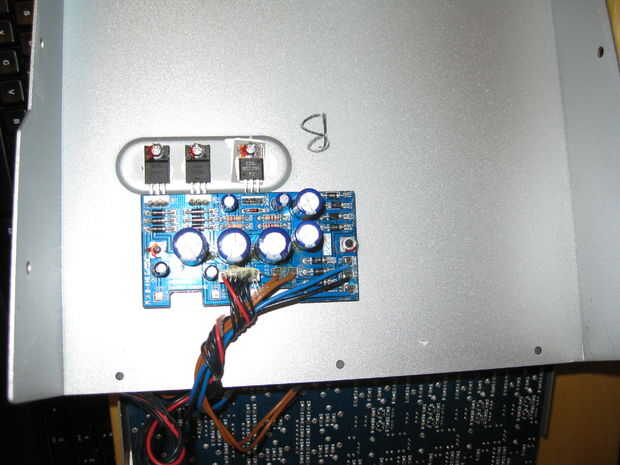

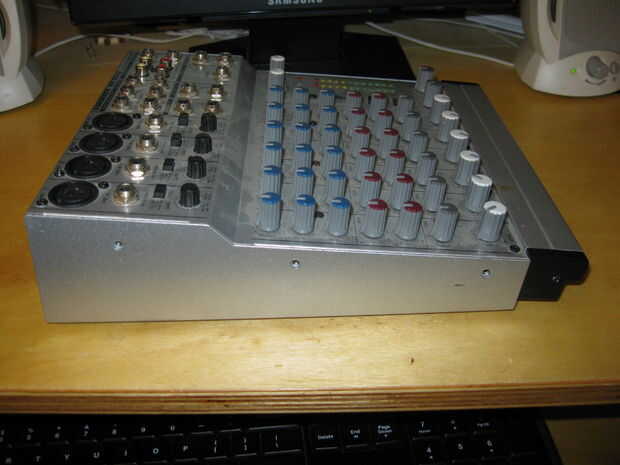

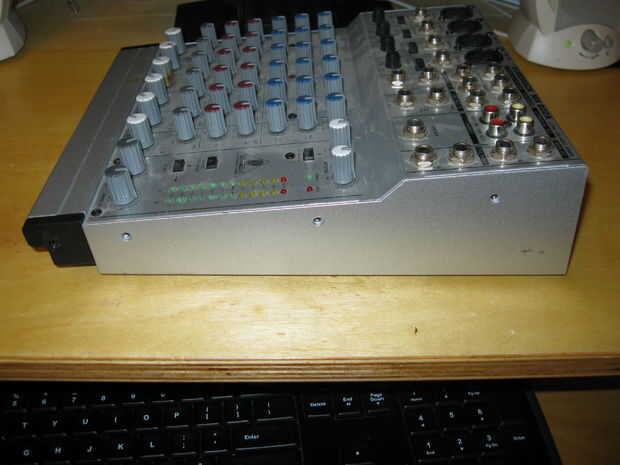

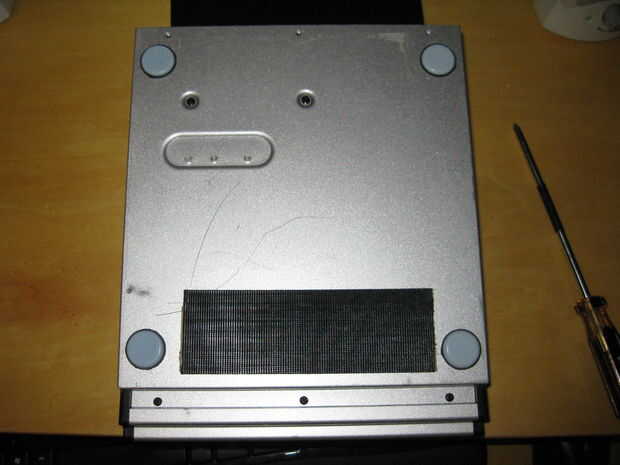

Para abrir el caso quité los tornillos 6 x del lado de la mezcladora (3 por lado). Entonces son 6 tornillos en la parte posterior de la unidad. Tres a lo largo de la parte superior y tres en la parte inferior. Después de tirar de los lados aparte me di cuenta de que es una tabla secundaria de energía conectada a la placa inferior. Se une por un par de tornillos con tuercas de fijación superior e inferior de la Junta. También hay 3 MOSFETs atornillados a la placa inferior. Voy a ser capaz de trabajar con él sin quitar la Junta y MOSFETs

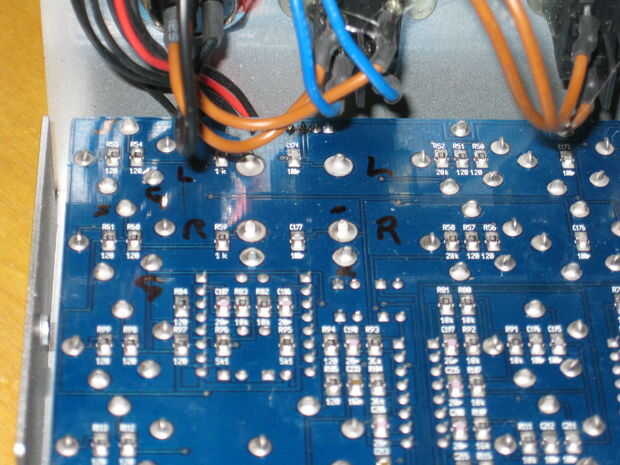

Ahora puedo ver la parte inferior de la placa principal del mezclador. Tiempo para marcar la canales, tierra y señal de teclas desea utilizar. Puedes ver los que marqué la junta con un sharpie pude recordar qué va dónde.
