Paso 4: Modding el caso

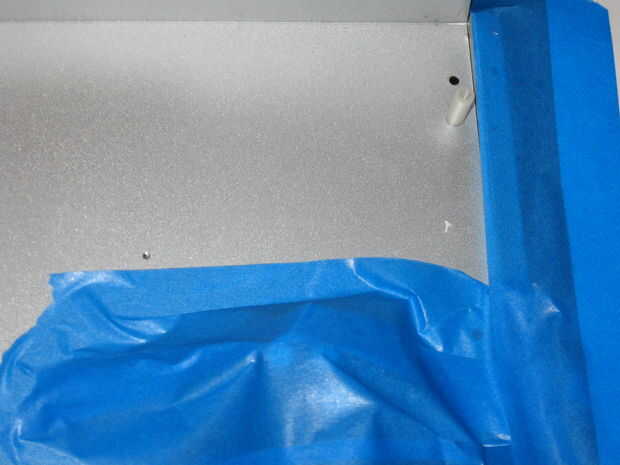

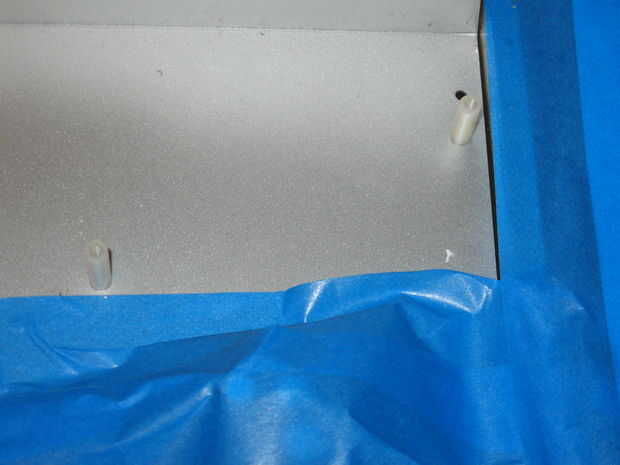

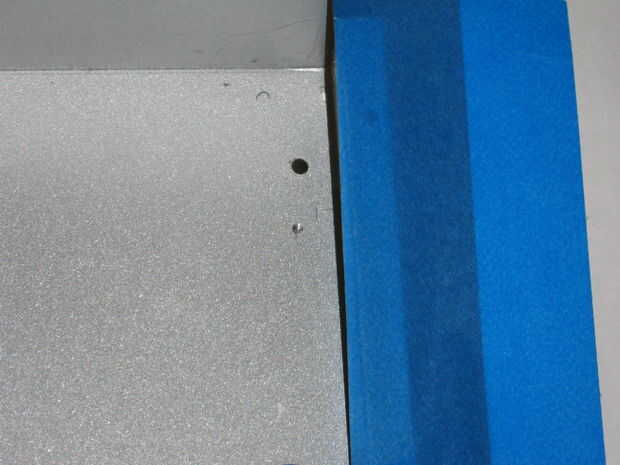

Para empezar que tengo que averiguar donde la Junta debe sentarse así el USB jack apenas sobresale de la parte posterior de la mezcladora. He encontrado que el borde del tablero debe sentarse 1/8" del borde de la placa base. Que significa uno de los soportes de montaje tendrá que sentarse unos 3/8" del borde del tablero. Así que necesitaré el metal para dejar espacio para el enfrentamiento de la muesca. Yo te Marque una marca indicando la esquina de la placa, que estará más cercano al lado de la batidora y luego escriba una marca de donde irá cada enfrentamiento. Es difícil ver el escriba marca en las fotos. Yo a taladrar los agujeros Separadores con un 9/64" bits.

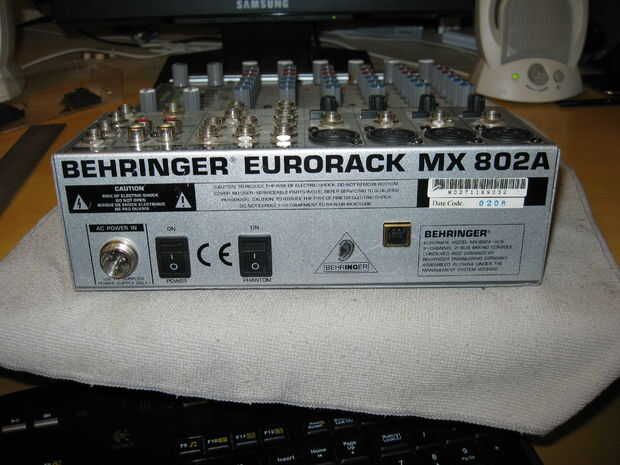

Una vez montado el tablero tengo que ir trata de encontrar donde el centro del conector USB será en la placa trasera. Alinee la placa inferior con la placa trasera y me Marque un par de línea que indica a cada lado del conector USB. Luego tomar las medidas de la placa inferior a la parte superior e inferior del conector USB y transferir las medidas a la placa trasera.

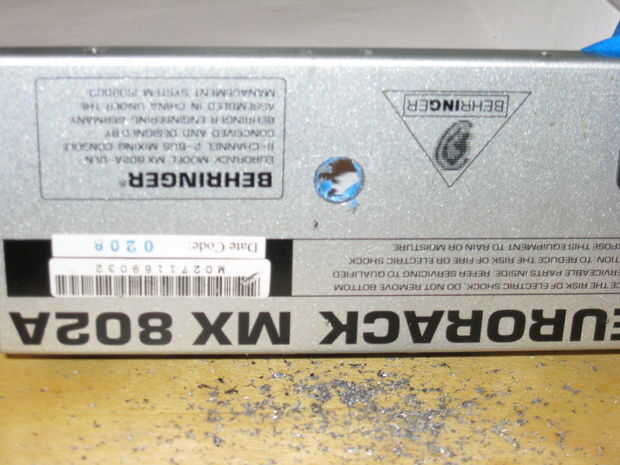

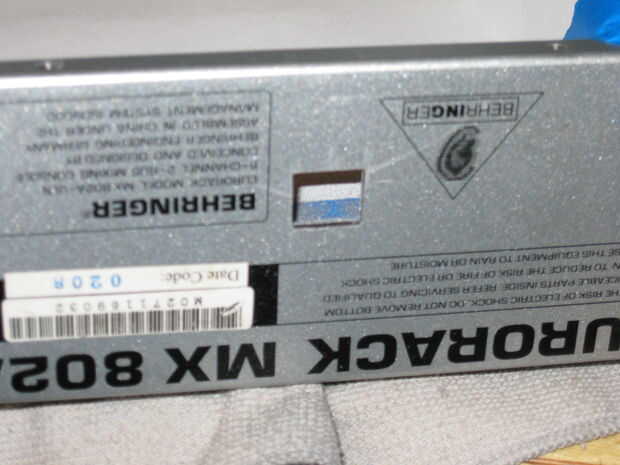

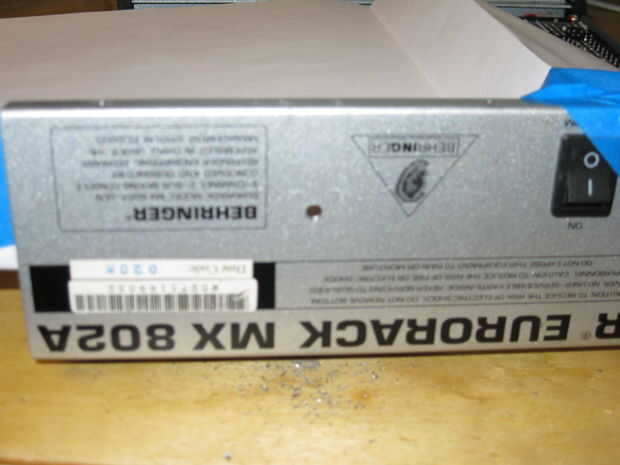

Mis pinzas leer. 77" entre la placa base y la parte inferior del conector USB. Recibo aproximadamente 1.2" de placa inferior a la parte superior del conector. Parece que los lados del conector será 2.5" y 3" del lado de la caja. Usaré un pequeños pedacitos para iniciar el agujero y trabajar mi camino hasta un 3/8" bits. A terminar el agujero con mi archivo para asegurar un buen ajuste limpio y apretado alrededor del conector. Una vez más necesitaré enmascarar el interior para evitar daños en el funcionamiento interno del mezclador. Tengo que ser muy cuidadosos puesto que el agujero está muy cerca de la placa principal del mezclador.

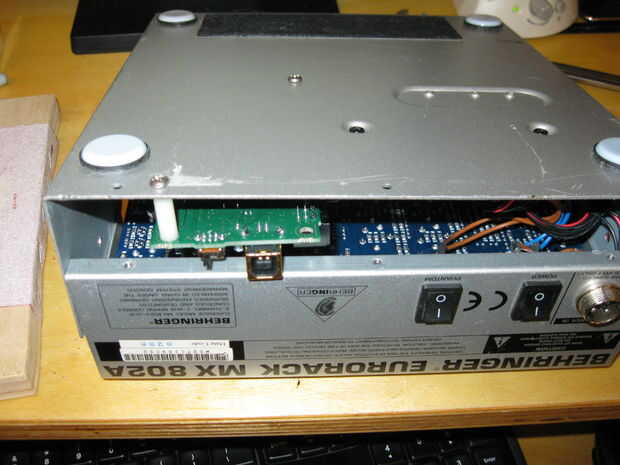

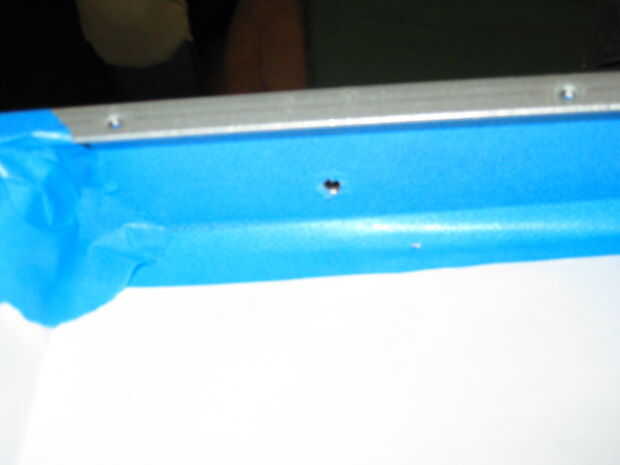

Ahora que el agujero puedo encontrar donde el enfrentamiento con el labio de metal en la parte inferior y de la muesca con un par de tijeras. Usé un par de pinzas para desprenderla de la broca ranurada y presentó el borde liso. Mientras que haciendo una prueba de ajuste encontré el stand de cerca de la parte delantera de la caja es demasiado alto y hace que la Junta de Soundblaster a colisionar con la placa principal del mezclador. Así que voy a tener que sacar aproximadamente 1/4" del pilar. Desde su plástico usaré una maquinilla de afeitar para cortar. Prueba de montar otra vez.

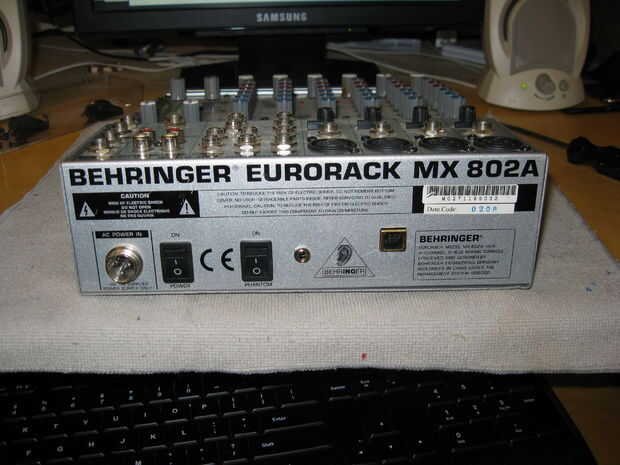

Ahora que todo encaja localizamos un buen lugar para un sistema de altavoces/monitores de enchufe y perfore un orificio de 1/4" para la toma de teléfono de 1/8".
