Actualización de mezclador de audio (5 / 8 paso)

Paso 5: Conectarlo

Vamos a usar 4 alambre de 8" de largo tiras de altavoz cable a las entradas y salidas juntos. Esto me da suficiente espacio para trabajar con todo mientras tratan de recomponer el mezclador hacia atrás. Sólo necesitaré 2 pedazos de cable de altavoz de 5" de largo para conectar el conector de altavoces/monitor.

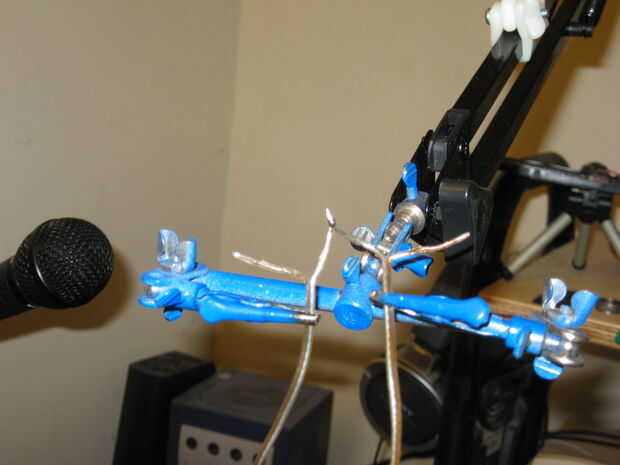

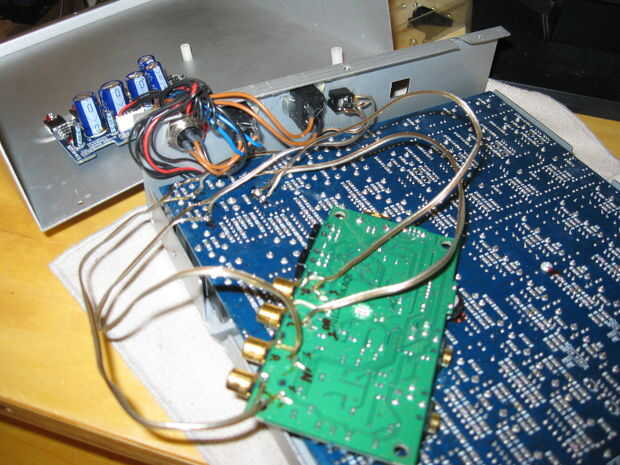

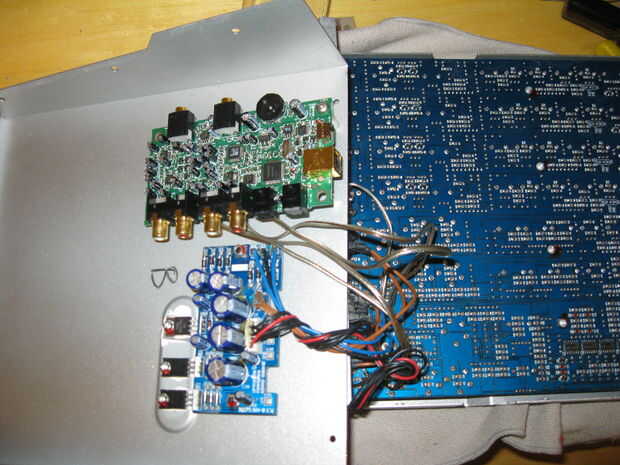

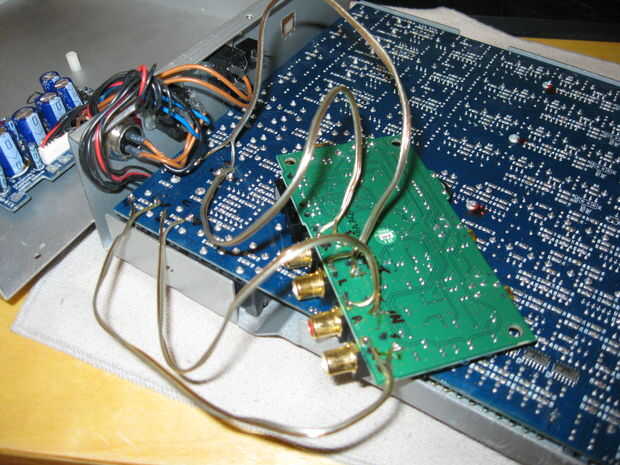

Yo primero soldar los cables de la salida de la Soundblaster a la cinta en el mixer. Cinta en el mezclador de la usa un punto de tierra común solo así que a soldar el cable a 2 tierra primera junto. Yo te lata cada alambre antes de soldar a las placas. Entonces yo a soldar la entrada de la Soundblaster a la cañería fuera de la batidora. Finalmente lo suelde el cable de cinta en a la salida de auriculares en la parte posterior. Desde que recibe la cinta en el audio de la salida de la PC y luego a través del mezclador entonces enviado detrás a la PC se puede poner.

Con la soldadura hecho voy a hacer una buena inspección de mi trabajo. Asegurándose de que las juntas de la soldadura donde limpia y sólida y allí es ningunos puentes de soldadura. Voy a poner un medidor de voltios/ohmios a las conexiones para asegurarse no haya cortocircuitos.
