Paso 1: Necesidad de algunas herramientas (aquí es donde ayudó algunos conocimientos de CAD y una impresora 3D)
Cuando se atravesó la web, lo que parece ser que falta, fueron algunas herramientas que harían cosas mucho más fáciles de tratar con la cinta de preparación, instalación y la versión final. Y eso es lo que quería lograr en este Instructable. Algunas cosas que me di cuenta haría las cosas mucho más fácil.

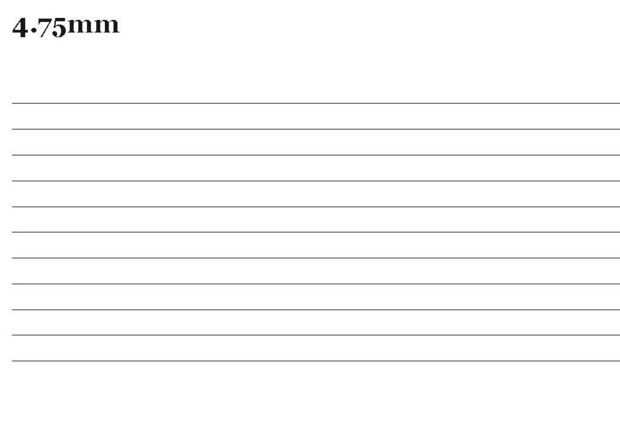

- Corte de guías, Terriblemente simple, pero realmente es necesario. Usted necesita cortar la cinta recta y de una anchura determinada. Encendió de InDesign y me había hecho una guía de corte muy simple de líneas paralelas para diferentes anchos de cinta. También he añadido una página para cortar algún pergamino en 20mm tiras de ancho, para que puedas hacer portadores de bolsillo para las cintas, después de cortarlos. Además de una guía de corte para recortar la lámina de la cinta en trozos más pequeños, así que usted no lo desperdicies.

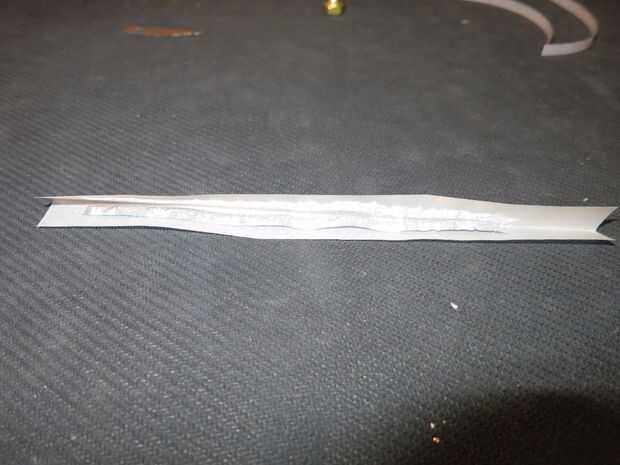

- Transportador de cinta de papel – Una vez más, un simple conjunto de líneas paralelas 20mm Aparte cortar algún papel de copiadora de 22lb, para que pueda doblar por la mitad y meter suavemente su cinta en modo usted puede corrugar. Una vez que se corta la cinta, necesita algún lugar para guardar cuidadosamente, antes que acanala. Nota: No trate de pliegue y doblez a mano, termina por poner una curva en el porta. Plegar el portador de un borde recto, como una regla y doblar de esa manera.

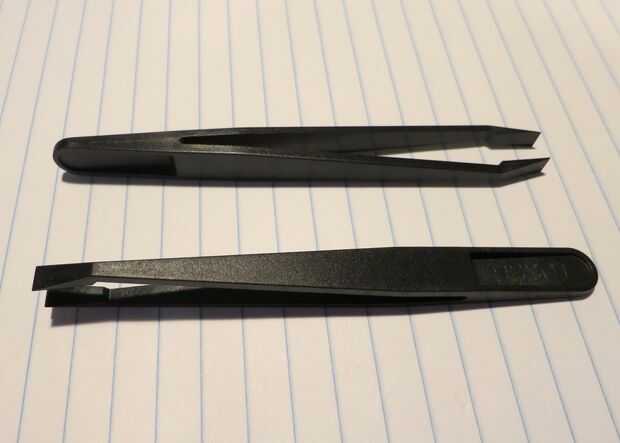

- Pinzas plásticas – Mucho más fácil que palillos para mover la cinta, aunque todavía le encantará usar esos palillos de dientes en algunos lugares.
- Palillos de dientes- Rick fuentes algunos palillos de dientes en su kit, y realmente vienen en muy prácticos en suavemente moviendo la cinta además de utilizar las pinzas

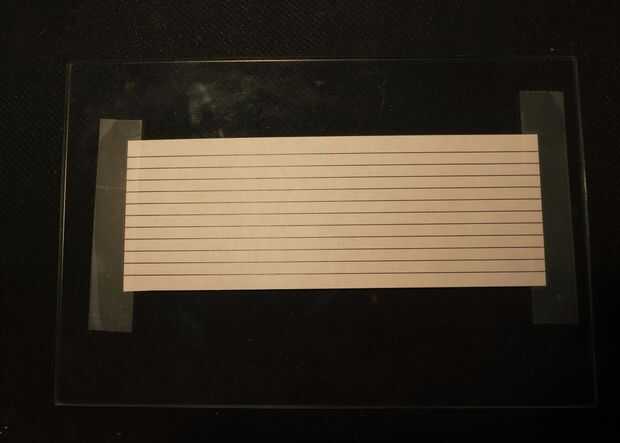

- Cristal – Ya que tengo una impresora 3D, siempre imprimir en vidrio y resulta mucho más fácil cortar la cinta en el vidrio. 1 cinta abajo de la guía de corte de cinta, luego algún pergamino, luego pone la hoja sobre el pergamino y tapa con otra capa de papel de pergamino. También usé poco cuadro marco de vidrio.

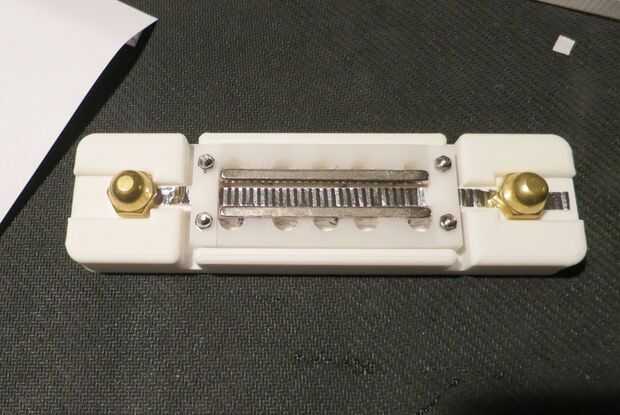

- Plantilla de alineación de la cinta – Este 3D parte impreso es probablemente la cosa más importante que hice. La cinta correctamente alineada y tensada en el motor es muy difícil cuando usted solo pone el motor en su escritorio y tratar de todo lo hacer mano libre. Esta plantilla permite colocar el Motor de la cinta, que cubra el elemento de la cinta a través de ella más fácilmente alinearla y poner tensión en él. Utiliza las tuercas de latón, para mantener la cinta en su lugar y usa un palillo de dientes para deslizarlas (las tuercas de latón) para alinear y tensión de la cinta. La cinta realmente necesita algo para ayudar a mantenerlo alineado. Esto hizo el truco. Luego apretar las abrazaderas para sostener la cinta en su lugar (una final 1 º, hacer los ajustes finales, luego el otro extremo). Si hay cualquier una cosa que estaba contento, era esta plantilla. Literalmente podía utilizar mi cinta muy 1 y consiguió hacerlo como 5 minutos. Yo lo atribuyo a esta herramienta. Después de trabajar en algunos otros motores de la cinta, surgió una versión simplificada. Ambas versiones están incluidas para su descarga e impresión.

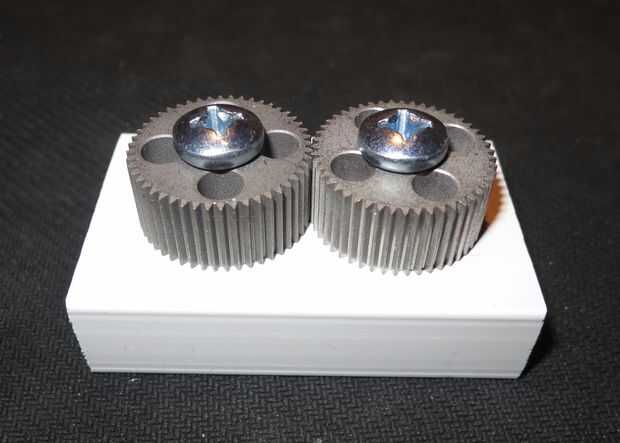

- Cinta corrugador – En recorrer la web, aprendí que los corrugaciones de 20 o más por pulgada eran óptimas. He intentado 3D impresión algunos engranajes de esa especificación, pero los dientes son demasiado finos para mi impresora 3D (un amigo tiene un SLA, podría herirlo para arriba). Y otra vez golpeando el Internet y diversos sitios de la cinta Mic, me encontré con una corrugadora artes y artesanía muy simple, que funciona a la perfección. Por supuesto quería 3D impresión algunos artilugios de lujo para él, pero el dispositivo simple funciona muy bien.

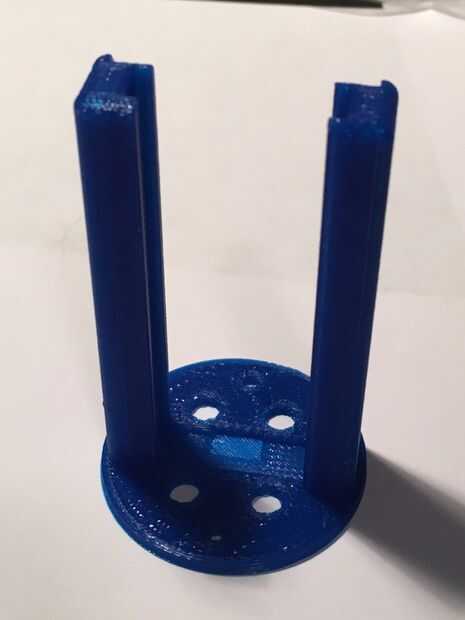

- Soporte Motor 3D cinta impresa – Otra vez, aquí mi mayor motivación era crear un medio para permitir que el Motor de cinta fácilmente quitarse para ser re-encintada. Esto es lo que terminó con. Se trata de una pequeña hendidura en la parte inferior para que la tira de cobre cuenta con sala y pequeños canales en la parte posterior, por lo que puede caben los cables positivo.

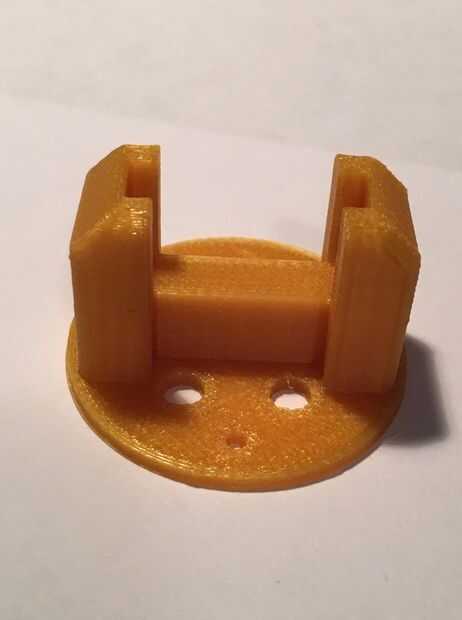

- 3D impreso soporte de transformador- Otra vez, en lugar de sólo usar algún relleno para mantener en su lugar, yo quería algo un poco más ordenado. Así me ocurrió con un soporte de aspecto similar, donde transformador OTA de Rick se desliza hacia. Esto gira el transformador a su lado para que los cables del motor de 2 cinta suben a través de los agujeros en el mismo lado para conectar el motor en la parte posterior. También tiene un poco de un stand, para mover el transformador más lejos del motor, por lo que los imanes no efecto tanto. Hace cosas de cableado más fácil.
