Actualización de micrófono para MXL 990 la cinta (5 / 12 paso)

Paso 5: El cableado hasta el transformador

1. Antes de conectar el transformador OTA, debe probar el transformador en el soporte, para asegurarse de que no es de ajuste demasiado apretado. Puede que necesite usar una cuchilla Xacto para afeitarse un poco. Pero usted quiere muy ajustada.
2. Ahora necesita preparación el transformador OTA. Soldar un cable de 6" negro a la entrada – mic lado, cables y dos 8" rojo Mic entrada + lado del transformador. Después del encogimiento del calor. del encogimiento del encogimiento del calor de 3/32" para el cable individual y el calor de 1/8" para los conductores más. No que el calor encogen demasiado por el cable negro o rojo, como usted lo necesita ser bastante flexible cerca de la placa metálica.
3. Entonces tienes que conectar el transformador hasta el conector XLR. Si todavía no lo has hecho, afloje el tornillo de la XLR en el lado del cuerpo del micrófono. El conector XLR debe abandonar la parte inferior del cuerpo del micrófono.
4. Los cables de salida del transformador OTA son mucho tiempo, de hecho se puede ver si quiera acortarlos un poco. Pero mina solos.
5. Deslice algunos los cables del transformador de la tubería del encogimiento del calor y poner los cables a través del cuerpo del micrófono

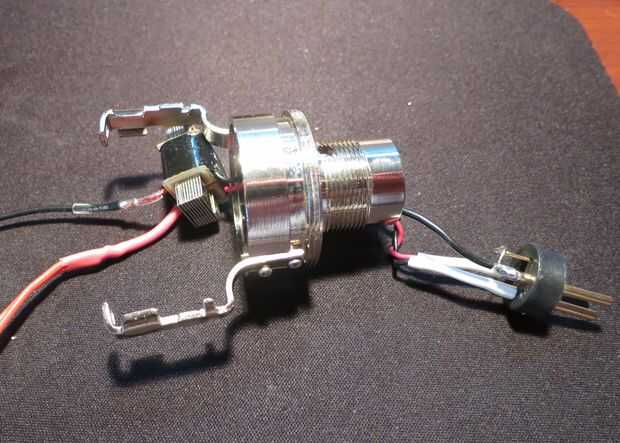

6. Necesita ejecutar los cables a través del cuerpo del micrófono antes de soldarlos al conector XLR. Luego soldar el cable rojo para el pin, que es el pin 2 +. Soldadura el negro plomo al – pin, que es el pin 3. Deslice el encogimiento del calor sobre los alfileres y reducir con una pistola de calor.
   1. Ahora, mientras que ese tornillo XLR afloja para soltar el conector XLR fuera del cuerpo debe proporcionar tierra para el cuerpo del micrófono, siguió adelante y soldar un cable de tierra, que entonces conecté a uno de los tornillos de cuerpo mic sólo para estar seguro. Debe tener este aspecto
7. Ahora tuerza los cables de salida del transformador un poco. Introduzca el conector XLR en el cuerpo, haciendo que alinee el conector con la ranura clave y apretar adecuadamente.

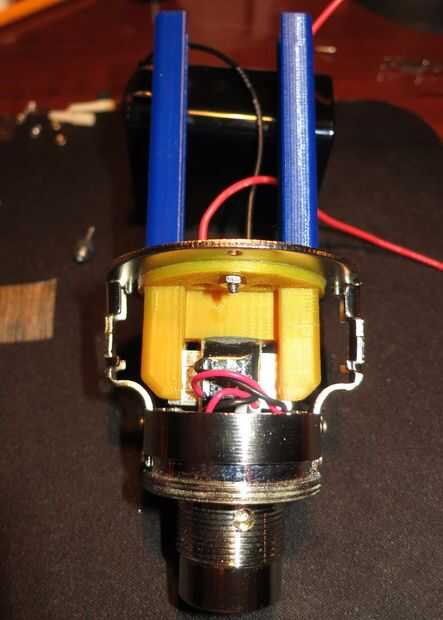

8. En primer lugar verifique la orientación de los soportes de micrófono. ¿Recordar esa pequeña muesca en la parte inferior del soporte del elemento de la cinta? ¿Ver los pequeños canales subiendo el soporte? Los que son para que el cable en. Es la parte posterior de la CMI. Tomar los cables de entrada de transformador de rojo y negro y deslícelos a través del orificio en la parte posterior del soporte. Luego poner una pequeña gota de silicona sello en el soporte del transformador, y se desea insertar el transformador en el soporte hasta la parte posterior del transformador, con los 2 cables entrada mic cara la parte posterior de la CMI. Deslice el transformador. Será un ajuste apretado. Se supone que para ser.

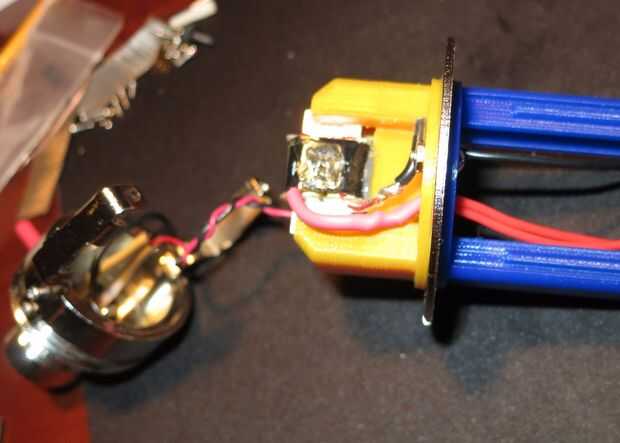

9. A continuación afloje los tornillos de lado de uno de los brazos de metal en el soporte de micrófono inferior y deslice la placa de metal en su lugar. Tuerza los alambres del transformador un poco como vas. Luego instale los 2 tornillos para sujetar la placa metálica en su lugar y apriete los tornillos del brazo lateral. Es en realidad donde conecté el cable de tierra. Usé uno de los estirones de la soldadura del elemento condensador para la tierra.

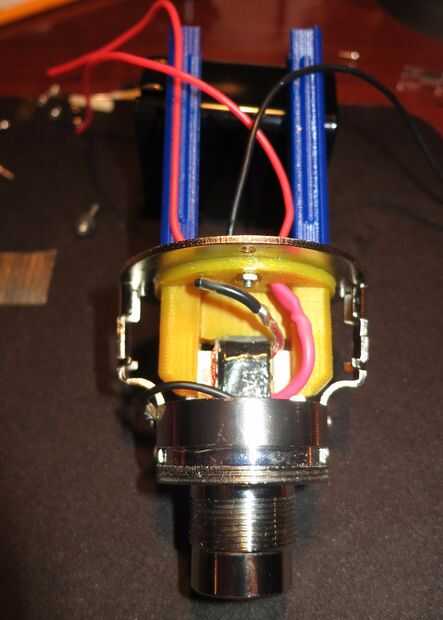

10. Ahora se soldar el cable negro a la parte inferior central del elemento de la cinta. Lo que hice fue tirar el cable vuelve a salir y, despojado y el lo estañado. Los cables rojos subirán los canales a cada lado del soporte y en la parte superior del centro del elemento de la cinta. Lo que hice fue empujar en los canales, resuelto donde centro era aproximadamente y luego recortada, pelado y les estañado.
11. Ahora estás listo para instalar el elemento de la cinta.
