Paso 1: Necesidad de algunas herramientas (aquí es donde ayudó algunos conocimientos de CAD y una impresora 3D)
Cuando se atravesó la web, lo que parece ser que falta, fueron algunas herramientas que harían cosas mucho más fáciles de tratar con la cinta de preparación, instalación y la versión final. Y eso es lo que quería lograr en este Instructable. Algunas cosas que me di cuenta haría las cosas mucho más fácil.

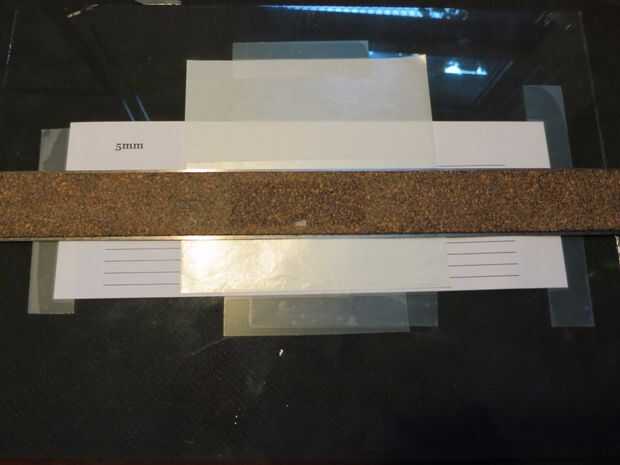

- Corte de guías, Terriblemente simple, pero realmente es necesario. Usted necesita cortar la cinta recta y de una anchura determinada. Encendió de InDesign y me había hecho una guía de corte muy simple de líneas paralelas para diferentes anchos de cinta. Este MIC, para mí, una cinta de 4mm parecía que la anchura correcta.
- Transportador de cinta de papel – Una vez más, un simple conjunto de líneas paralelas 20mm Aparte cortar algún papel de copiadora de 22lb, para que pueda doblar por la mitad y meter suavemente su cinta en modo usted puede corrugar. Una vez que se corta la cinta, necesita algún lugar para guardar cuidadosamente, antes que acanala. Lo que he aprendido aquí es que al principio empecé con papel de pergamino, pero encontró que papel de copiadora de 22lb mejor trabajado para ondas más pronunciadas en la cinta. También, al intentar doblar el portador con la mano y lo arrugas, realmente puso una curva en el papel, que también tiende a curvar la cinta, no lo que es recto. Así que ahora uso una regla de borde recto para ayudar a doblar sobre.
- Hoja de cinta corte guía – Sólo un par de líneas, así que usted puede recortar el material de la cinta para ajustar a la guía de corte de cinta. Menos residuos.

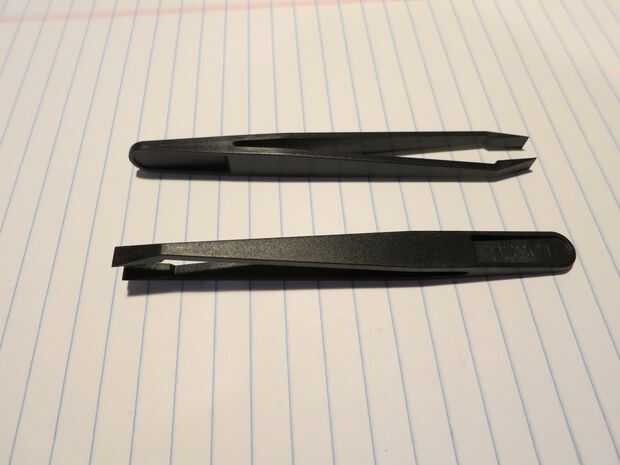

- P lastic pinzas – Mucho más fácil que palillos para mover la cinta, aunque todavía le encantará usar esos palillos de dientes en algunos lugares

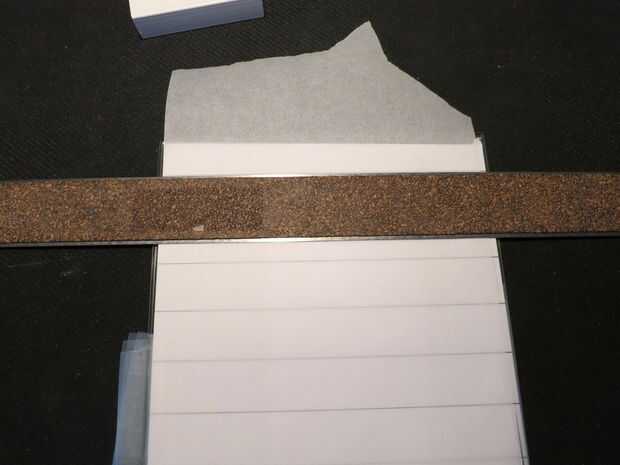

- Cristal – Ya que tengo una impresora 3D, siempre imprimir en vidrio y resulta mucho más fácil cortar la cinta en el vidrio. 1 cinta abajo de la guía de corte de cinta, luego algún pergamino, luego pone la hoja sobre el pergamino y tapa con otra capa de papel de pergamino. También usé poco cuadro marco de vidrio.

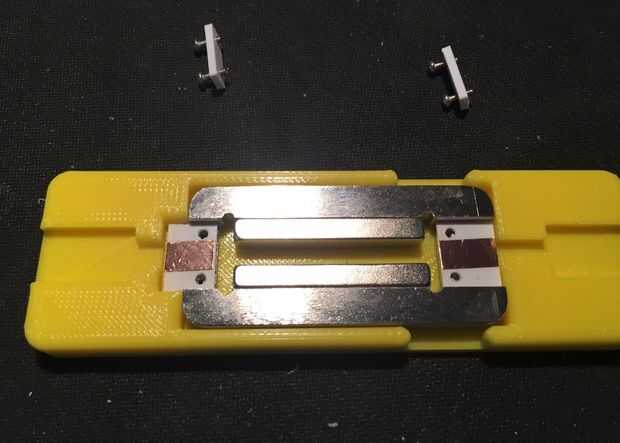

- Plantilla de alineación de la cinta – Este 3D parte impreso es probablemente la cosa más importante que hice. La cinta correctamente alineada y tensada en el motor es muy difícil cuando usted solo pone el motor en su escritorio y tratar de todo lo hacer mano libre. Esto ayudará a mantener la armadura de la cinta, orientado y estable. Esta plantilla le permite colocar el Motor de la cinta, luego coloque el elemento de la cinta a través de él para alinearlo más fácilmente y poner tensión en él. Al principio utiliza las tuercas de latón, pero ahora han cambiado a tubos/barras de latón, para sostener la cinta en su lugar. Como usando la varilla de tubo le permite girar a centro de la cinta. Todavía se utiliza un palillo fiel a deslizarlas (los tubos de latón) para alinear y tensión de la cinta. La cinta realmente necesita algo para ayudar a mantenerlo alineado. Esto hizo el truco. Luego apretar las abrazaderas para sostener la cinta en su lugar (una final 1 º, hacer los ajustes finales, luego el otro extremo). Si hay cualquier una cosa que estaba contento, era esta plantilla. Literalmente podía utilizar mi cinta muy 1 y consiguió hacerlo como 5 minutos. Yo lo atribuyo a esta herramienta. Esta versión está personalizada para el elemento de micrófono de cinta R144. Estoy intentando hacer es 2 cosas. 1 º crear un catálogo de plantillas de alineación simple cinta para esta cinta modular los motores. El siguiente es adaptar estas plantillas para tenerlos todos para montar en un resonante sintonizador. Obtener la cinta puesta, afianzado con abrazadera en un extremo, dial en una frecuencia resonante y luego un Arduino, frambuesa Pi o similar ajusta automáticamente un paso a paso para sintonizar hacia arriba. Un poco agresivo, pero creo que me quedan un buen de 20 años.
- Sí, lleva tiempo, paciencia y algo de experiencia para conseguir la cinta en su lugar y de la tensión apropiada. Mi objetivo aquí era proporcionar algunas herramientas para ayudarle y llevar algunos del misterio de la magia negra fuera del proceso. Todavía estoy trabajando en la plantilla, como realmente quiero mejorar cómo se pueden manipular los extremos de la cinta para alinear cosas.
- Abrazaderas de cinta y las guías de alambre- Encontré que uno de los problemas con las cerchas de cinta MXL, fueron que el existir abrazaderas, tapas, qué, eran demasiado estrecha, y al intentar apretar los tornillos, girar y tirar todo a diablos. Solo imprimí algunos reemplazos finas, que se amplia lo suficiente para un ajuste preciso ajuste y no gire al apretar. Lo que realmente necesita es material del PWB grueso 1mm, pero no pude encontrar ninguna. También se ha cambiado la puesta a tierra de la armadura, por lo que existen abrazaderas para ambos extremos. También, algunos poco alambre a guia ese derecho del clip en la armadura para mantener los cables en su lugar.
- Cinta corrugador – En recorrer la web, aprendí que los corrugaciones de 20 o más por pulgada eran óptimas. He intentado 3D impresión algunos engranajes de esa especificación, pero los dientes son demasiado finos para mi impresora 3D (un amigo tiene un SLA, podría herirlo para arriba). Y otra vez golpeando el Internet y diversos sitios de la cinta Mic, me encontré con una corrugadora artes y artesanía muy simple, que funciona a la perfección. Todavía soy bastante nuevo en esto y estoy aprendiendo todo el tiempo. Y después de hacer un puñado de cintas, me doy cuenta que debo realmente venido para arriba con un soporte 3D impreso para esto
- Tengo 1 venida más instructivo para el mic R80 y después de eso, voy a batir el software de CAD y diseño una corrugadora de cinta mejor. Incluso podría haber una impulsión del motor, para que se ejecute a la misma velocidad. Vamos a ver. Esto será el próximo en la lista.
