Paso 3: Necesidad de algunas herramientas (aquí es donde ayudó algunos conocimientos de CAD y una impresora 3D)
Cuando se atravesó la web, lo que parece ser que falta, fueron algunas herramientas que harían cosas mucho más fáciles de tratar con la cinta de preparación, instalación y la versión final. Y eso es lo que quería lograr en este Instructable. Algunas cosas que me di cuenta haría las cosas mucho más fácil.
Corte de guías, Terriblemente simple, pero realmente es necesario. Necesita cortar la cinta recta y de un
anchura particular. Encendió de InDesign y me había hecho una guía de corte muy simple de líneas paralelas para diferentes anchos de cinta.

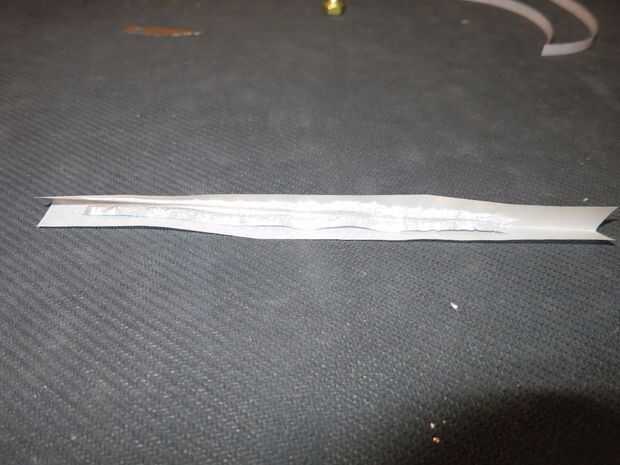

Transportador de cinta de papel – Una vez más, un simple conjunto de líneas paralelas 20mm Aparte cortar algún papel de la copiadora, para que pueda doblar por la mitad y meter suavemente su cinta en modo usted puede corrugar. Una vez que se corta la cinta, necesita algún lugar para guardar cuidadosamente, antes que acanala. Todo lo que necesitas hacer aquí es imprimir mis guías de corte y cortar la página sobre las líneas sólidas. Luego doble sobre la línea punteada. En lugar de intentar doblar por la mitad y doble a mano, me sugieren usar regla de borde recto y doble sobre la regla. Esto le da un pliegue mucho más recto.
·
Hoja de cinta corte guía – Sólo un par de líneas, así que usted puede recortar el material de la cinta para ajustar a la guía de corte de cinta. Básicamente, usted necesita una cinta es de aproximadamente 4 pulgadas de alto, para poder pasar la armadura entera de la cinta así como darle algunos cabos sueltos a la alineación de la proyección de la plantilla para que puedas enderezar las cosas y luego poner la tensión adecuada en la cinta. Debe ayudar a terminar con menos basura.

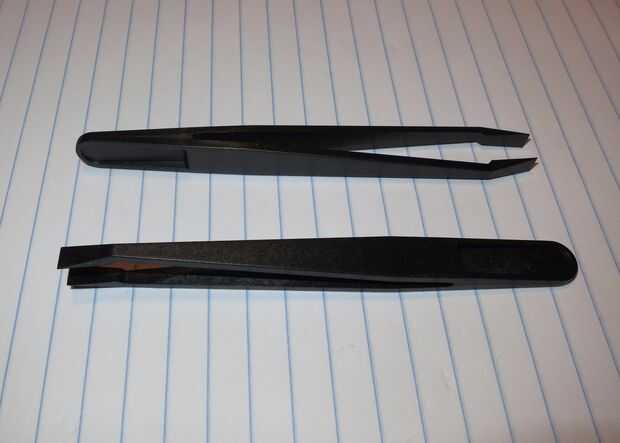

Pinzas plásticas – Mucho más fácil que palillos para mover la cinta, aunque todavía le encantará usar esos palillos de dientes en algunos lugares

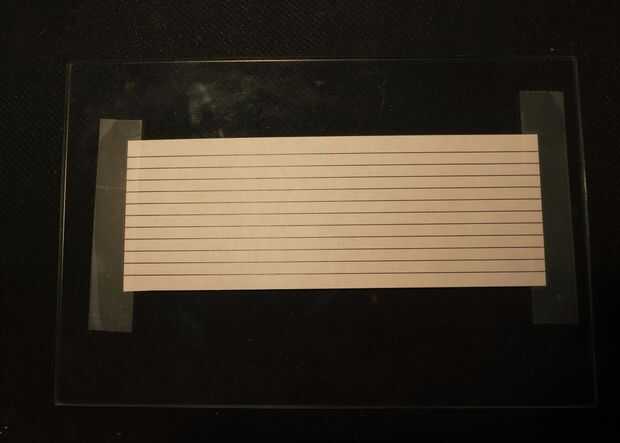

Cristal – Ya que tengo una impresora 3D, siempre imprimir en vidrio y resulta mucho más fácil cortar la cinta en el vidrio. 1 cinta abajo de la guía de corte de cinta, luego algún pergamino, luego pone la hoja sobre el pergamino y tapa con otra capa de papel de pergamino. También usé poco cuadro marco de vidrio.

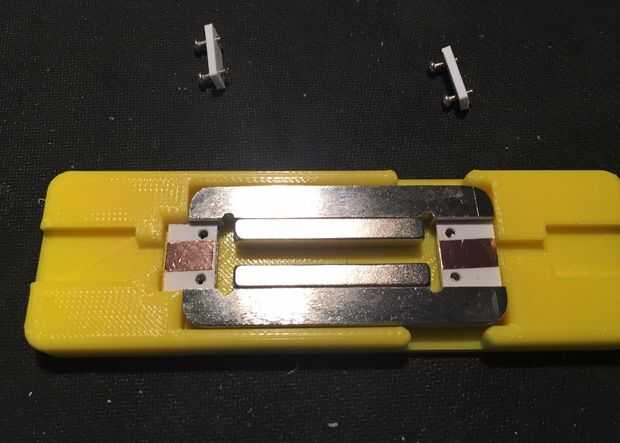

Plantilla de alineación de la cinta – Este 3D parte impreso es probablemente la cosa más importante que hice. La cinta correctamente alineada y tensada en el motor es muy difícil cuando usted apenas pone la armadura de la cinta en su escritorio y tratar de todo lo hacer mano libre. Esta plantilla le permite colocar el braguero de la cinta, luego coloque el elemento de la cinta a través de él para alinearlo más fácilmente y poner tensión en él. Inicialmente usé las tuercas de latón para fijar la cinta en cada extremo y utiliza un palillo de dientes para los (las tuercas de latón) deslizarse para alinear y tensión de la cinta. Pero más tarde aprendí que las tuercas de la bellota de bronce eran muy difíciles de recoger además de accesorio también perfectamente en la plantilla (que realmente lo hizo a propósito, pero aprendí que necesito realmente para poder torcer estos pequeños pesos de sujeción para ayudar a alinear la cinta más fácilmente). Terminó utilizando en su lugar un tubo de latón y probablemente intentará utilizar un trozo de varilla de latón. Esto le permite girar la varilla para ayudar a la cinta como el centro. La cinta realmente necesita algo para ayudar a mantenerlo alineado. Esto hizo el truco. Luego apretar las abrazaderas para sostener la cinta en su lugar (una final 1 º, hacer los ajustes finales y luego el otro extremo). Si hay cualquier una cosa que estaba contento, era esta plantilla. Literalmente podía utilizar mi cinta muy 1 y consiguió hacerlo como 5 minutos. Yo lo atribuyo a esta herramienta. Esta versión está personalizada para el elemento de micrófono de cinta R80. Estoy intentando hacer es 2 cosas. 1 º crear un catálogo de plantillas de alineación simple cinta para un número de armaduras de cinta diferentes. El siguiente es adaptar estas plantillas para tenerlos todos para montar en un resonante sintonizador. Obtener la cinta puesta, afianzado con abrazadera en un extremo, dial en una frecuencia resonante y luego un Arduino, frambuesa Pi o similar ajusta automáticamente un paso a paso para sintonizar hacia arriba. Un poco de un proyecto agresivo, pero creo que tengo un buen de 20 años de vida de izquierda. Así que veremos cómo va.

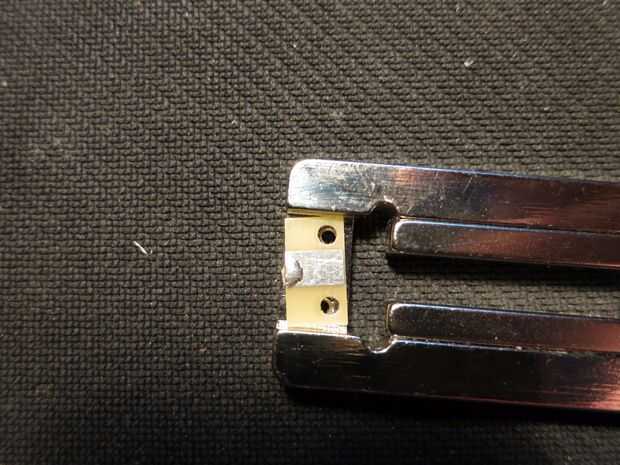

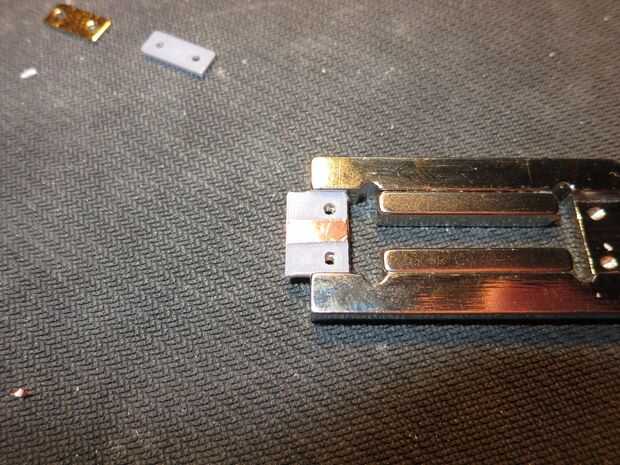

Abrazaderas de cinta y las guías de alambre- Encontré que uno de los problemas con las cerchas de cinta MXL, fueron que el existir abrazaderas, tapas, qué, eran demasiado estrecha, y al intentar apretar los tornillos, girar y tirar todo a diablos. Si usted pega la parte inferior de la armadura, todavía tenía el mismo problema con las cubiertas. Solo imprimí algunos reemplazos finas, que se amplia lo suficiente para un ajuste preciso ajuste y no gire al apretar. Lo que realmente necesita es material del PWB grueso 1mm, pero no pude encontrar ninguna. También se ha cambiado la puesta a tierra de la armadura, por lo que existen abrazaderas para ambos extremos.
Cinta corrugador – En recorrer la web, aprendí que los corrugaciones de 20 o más por pulgada eran óptimas. He intentado 3D impresión algunos engranajes de esa especificación, pero los dientes son demasiado finos para mi impresora 3D (un amigo tiene un SLA, podría herirlo para arriba). Y otra vez golpeando el Internet y diversos sitios de la cinta Mic, me encontré con una corrugadora artes y artesanía muy simple, que funciona a la perfección. Esto tiene 48 engranaje engranajes en diámetro de 1 pulgada (o circunferencia de Pi). Así trabaja a unos 15 corrugaciones por pulgada. Tan poco, pero todavía bastante razonable. Todavía soy bastante nuevo en esto y estoy aprendiendo todo el tiempo. Y después de hacer un puñado de cintas, me doy cuenta de que debo realmente venido para arriba con un soporte 3D impreso para esto. Como me estoy encontrando que es importante corrugar la cinta entera en un solo movimiento suave. Como se puede ver en la cinta, donde parar y empezar. Podría incluso haber un motor drive, para que se ejecute a la misma velocidad. Vamos a ver. Esto es el siguiente en la lista, por delante de la resonante sintonizador.
