Paso 6: Unirlo
Hagamos primero que el cuerpo del micrófono preparado para el nuevo motor de cinta (elemento)
Cableado hasta
Opción 1: Use PCB existente con algunas mejoras de menor importancia

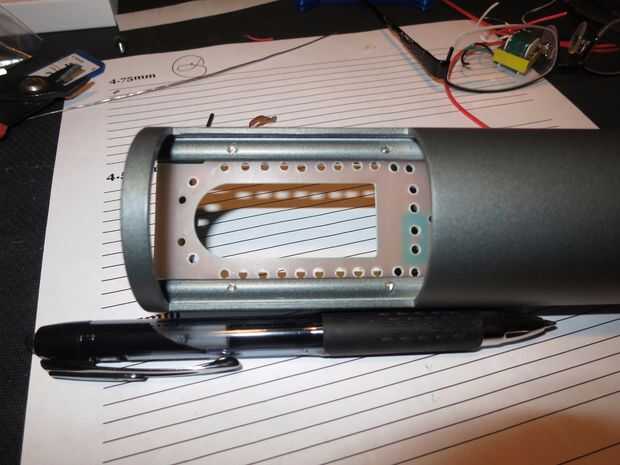

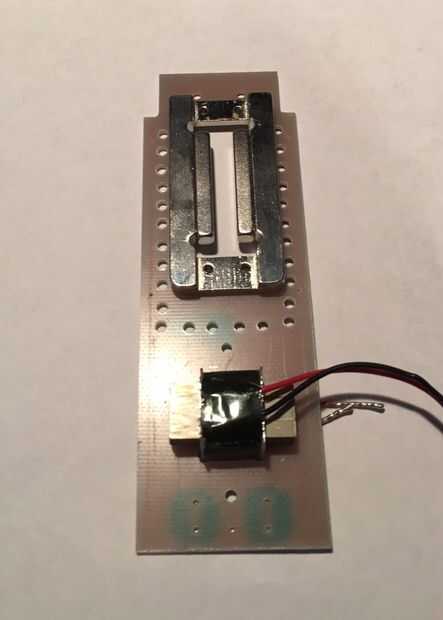

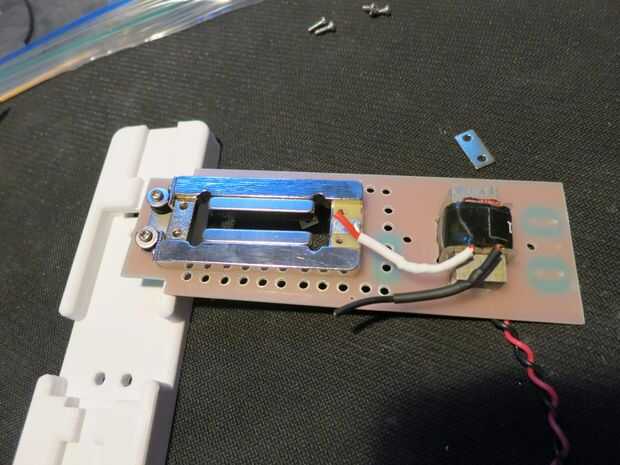

Aquí, todo lo hice fue perforar algunos agujeros en la PCB alrededor del perímetro de la armadura de la cinta para permitir un flujo de aire a través del cuerpo del micrófono. También presentar la placa de circuito impreso para permitir que el transformador para sentarse en él. Tenga en cuenta, usted debe presentar la placa de circuito para permitir la entrada de micrófono conduce para que el transformador de hacia arriba hacia la armadura de la cinta. Usted encontrará una foto de esto como en la opción tres. Te lo recomiendo que hagas las modificaciones mismas a la armadura de cinta para aislar también la cinta que también se demuestra en la opción tres. Entonces adelante y montar la armadura de cinta utilizando la pequeña escuadra para tablero del circuito impreso. Recomiendo que usted por separado a tierra el circuito impreso y cinta del braguero a tierra del chasis. Además, asegúrese de que Monte el transformador que es el cuerpo del transformador del lado de la fibra de vidrio y no lo cobre para asegurar que el transformador no corta el suelo.
Opción 2: Austin DIY cinta Mic braguero de Rick, 3D impreso sustitución de PCB, doblar esquina cinta truss soportes y reemplazo transformador.
Esto es esencialmente lo mismo que la opción tres. Sin embargo, en este caso, en lugar de utilizar la armadura de cinta MXL pequeño stock, se utiliza armadura de cinta de Rick desde su sitio web, además de su transformador OTA. Por lo tanto, puede simplemente seguir la opción tres y utilizar los archivos de impresión 3-d Austin y braguero de la cinta en lugar de los archivos de impresión 3-d de MXL y la armadura de cinta MXL menor stock. Armadura de cinta de Rick es alrededor dos veces mientras el stock MXL braguero de la cinta.
Opción 3: Armadura de cinta MXL Stock, 3-d reemplazo de PCB, los flex esquina cinta truss soportes y reemplazo transformador.
1. no se olvide probar montar todo antes de tiempo. Asegúrese de que la carcasa de la cinta impresa 3-d se deslice en el cuerpo del micrófono, y que el transformador se ajusta en el marco. Tienes que comprobar la longitud de la plus y menos alambre, cortar a la longitud, tira y les lata ahora. El cable negativo es corto y en la parte inferior, y hay 2 más los cables, que van a la parte superior de la celosía.
2. Corte una sección de cable negro y soldadura al cable negativo del lado de entrada del transformador. Será suficiente un pedazo de 1/16 del encogimiento del calor. Luego cortar dos tramos de alambre rojo y los extremos en el lado positivo del lado de entrada de mic del transformador de la soldadura. Una pequeña pieza de 3/16" del encogimiento del calor va a hacer aquí.

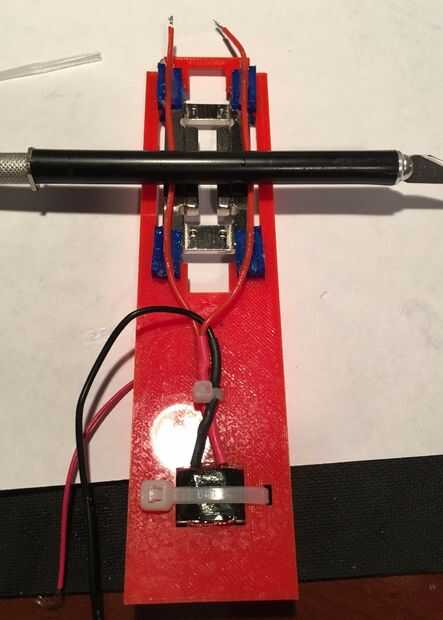

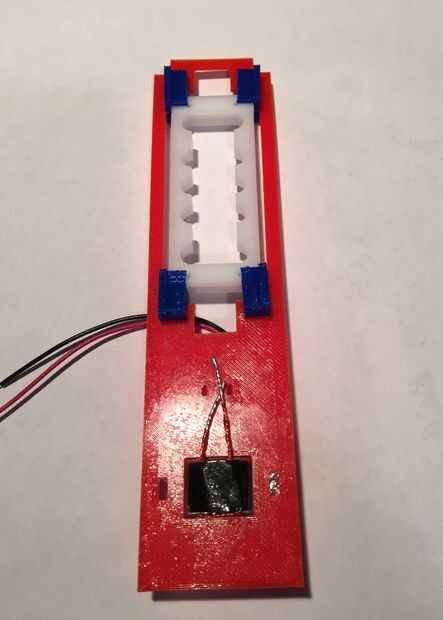

3. Deslice el transformador en la apertura de la 3-d impreso sustitución de PCB como se muestra, tal que los cables de entrada de micrófono ir a través de la placa de circuito impreso y la parte trasera hacia la armadura de la cinta. Nótese, dab de goma de silicona en el transformador, además del cintillo.
4. bueno, esta es la parte que succiona un poco. Quería encontrar una manera de mantener los cables fuera del camino. En los mods de dos mic, era capaz de poner un pequeño canal de alambre en el lado del soporte impreso 3-d, pero no podría hacer un ajuste aquí. Yo quería hacer un canal en los soportes de esquina de flex, pero no imprimen bien, como no quería hacer una impresión de cabeza doble con PVA. Así hizo una repisa y luego planeó sobre el uso de un sello de silicona para sujetar el alambre en su lugar. Pero era un dolor. Esto es lo que me gustaría sugerir después que aprendí de mis errores.

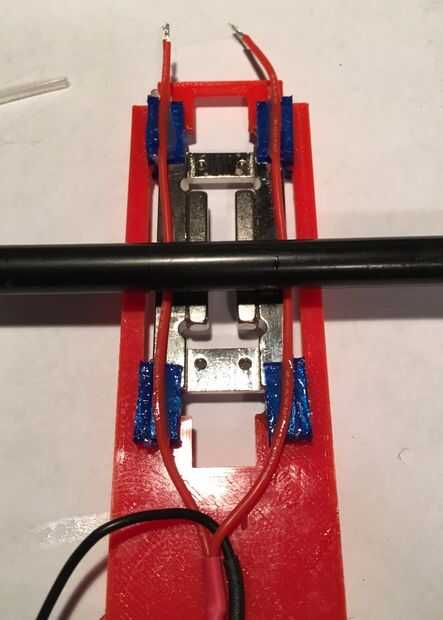

5. en primer lugar, usando un poco dab de goma de silicona, el soporte de cada esquina. Luego Instale temporalmente la armadura de la cinta. No necesitas la cinta en él. Solo usas la armadura para mantener que los cuatro flexión amortiguadores de la esquina en lugar mientras que la silicona se seque el sello.

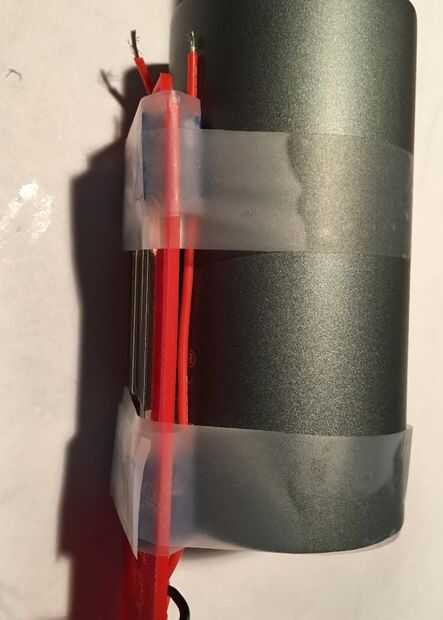

6. luego coge un trozo de papel de cera. Use un sello de silicona para fijar el cable rojo a cada lado, colocar el papel encerado en la parte superior y luego pone el cuerpo del micrófono a través de la cinta. Luego con cinta adhesiva todo juntos. Lo que encontré fue el diámetro del cuerpo del micrófono hicimos un gran trabajo de sostener el cable en su lugar. Que eso se siente por un día y luego con cuidado se retira el papel (en mi caso que le tuve cinta scotch). Pero como la goma de silicona fue parcialmente cubierta probablemente no totalmente cura. Pero había curado lo suficiente como para mantener el alambre en su lugar. Luego puse un poco más sello de silicona en cada punto. Permita que esta seque durante la noche.
7. una vez seco, retire con cuidado el braguero de la cinta.
