Actualización de MP3 y Radio de tubo Vintage (3 / 7 paso)

Paso 3: Acondicionamiento físico

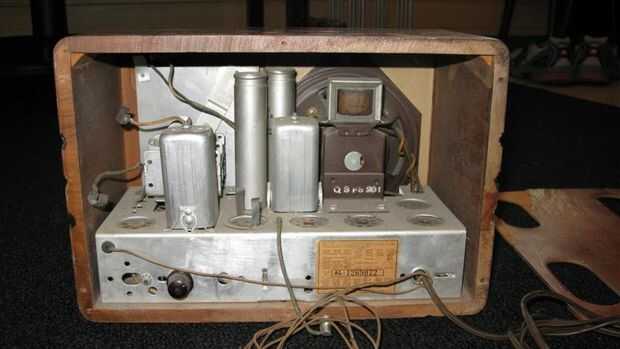

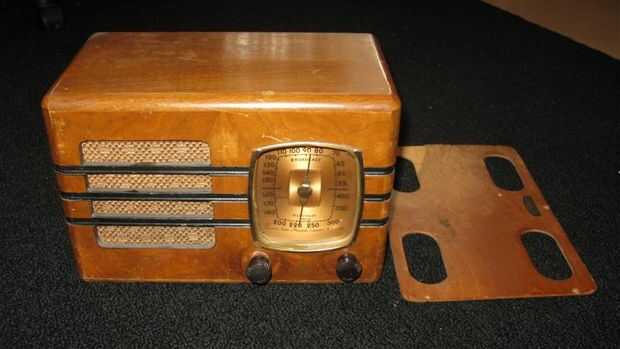

Esta radio está todavía en buenas condiciones de 73 años de edad pero necesita TLC en el gabinete (caja), así como nuevos tubos de vacío y un reemplazo de condensador de arriba a abajo.

[Aviso legal #1] Sitio de Doug Criner (http://enginova.com/Antique_Radios.htm) tiene un excelente artículo sobre los peligros y controles garantizados para cualquier tipo de restauración radio eléctrico. Estos proyectos pueden llegar seriamente heridos o asesinados si tirar precaución al viento. No voy a golpear a en él mucho, pero recomienda que visite su sitio y leer antes de continuar. También, el sentido común dicta que en ningún momento debe usted lamer tu soldador. Sólo diciendo '... [/ Descargo de responsabilidad #1]

Vez más

[:] Desenchufe la radio de la pared y deje reposar por varias horas (durante la noche es mejor).

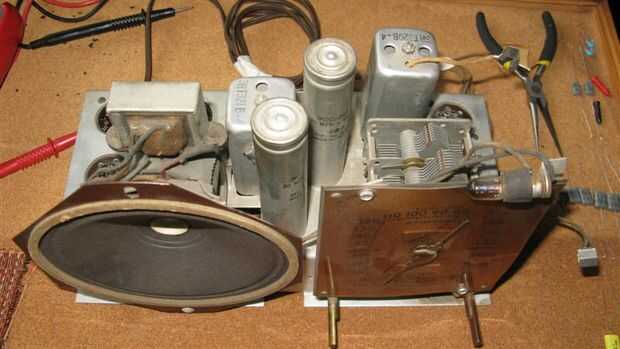

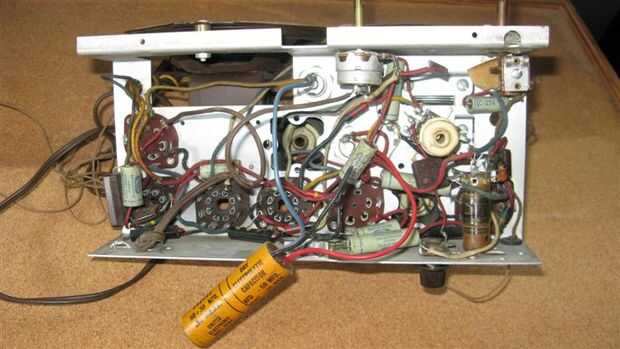

[:] Comprobar resistencias de tolerancia (+-10% es aceptable), cableado, acústica y ajuste de componentes. Compruebe la rajadas o flojas de la soldadura de puntos. Si un cable está roto o no dentro de las especificaciones, reemplace con nuevo. A gastado parte de ciento.03 es generalmente no vale la pena el riesgo de quemar tu casa. Articulaciones flojas o agrietadas pueden limpiar y volver a soldar según sea necesario, siempre y cuando el componente está en buenas condiciones.

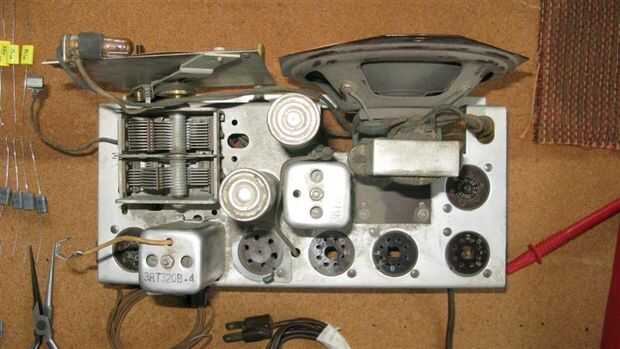

[:] Si usted necesita reemplazar cualquier tubo, ahora es el momento para hacer una lista. A veces el número de pieza de tubo es etiquetado en el zócalo, pero si el tuyo es en blanco, un Google rápido debe llenar.

Datos de tubo AL-130:
Función del tipo de identificación
-----------------------------------------------------------------------
Convertidor de 6A7 v1
V2 6 6 intermedio amplificador de frecuencia
Amplificador de audiofrecuencia de Detector AVC 6Q7 V3
Salida de Audio potencia Haz V4 25L 6 G
V5 25Z5 rectificador
Tubo de lastre 2UR-224 R12
