Paso 3: La electrónica
Como he dicho antes he decidido utilizar módulos siempre que sea posible y para hacer más fácil para la gente a hacerlo ellos mismos.

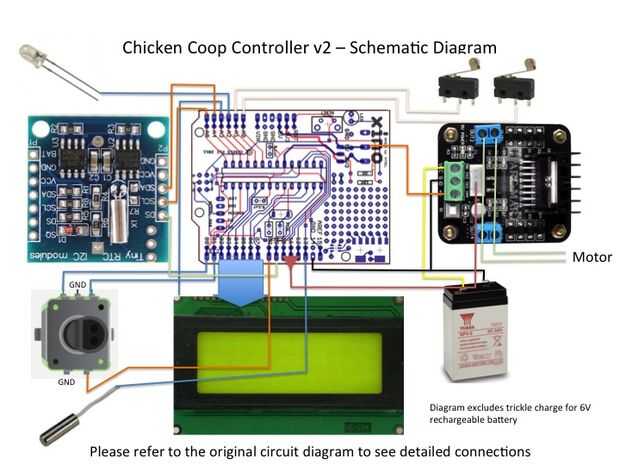

He adjuntado el esquema sobre cómo alambré los módulos individuales. Tenga en cuenta que varias resistencias de pull-up para la sonda y cambiar no ha incluido, pero he adjuntado el esquema anterior para v1 para que pueda entender cómo están conectados.
Los módulos claves que usé fueron:
- Placa de prototipado de Xeno Arduino (£3,70) que usted puede Agregar un ATMega328 chip(£3.00) o Arduino Uno (£18)
- Programador de ATMel (£5,00) que puede cargar el cargador de arranque y el programa para usted
- Microinterruptor con actuador de rodillo (Micro Switch) (£1,50) x 2off
- A hembra Jumper cables Cable de cinta (£1,50)
- 6V 8Ah AGM sellada de plomo ácido recargable (£16,00)
- Cargador de goteo - hacer su propia (£3,00)
- 5 pin Digital pulsador interruptor codificador empuje momentáneo interruptor (£2,00)
- Pequeña RTC (£3,00)
- Blanco HD44780 2004 20 x 4 caracteres módulo de pantalla LCD (£6,00)
- Doble H L298N puente controlador de Motor paso a paso la tarjeta controladora (£5,00)
