Actualización de taladros para alrededor $40 (8 / 9 paso)

Paso 8: cableado

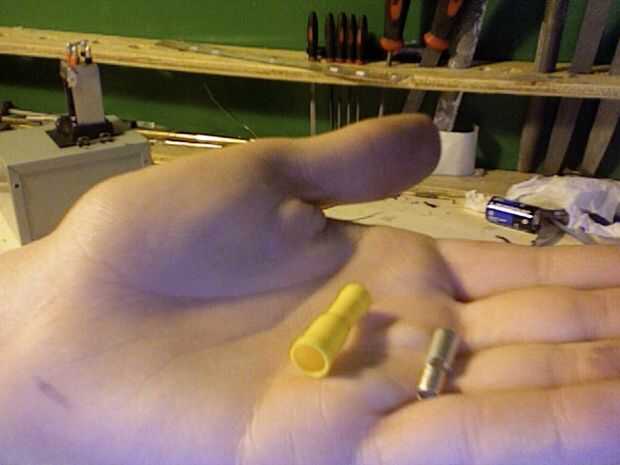

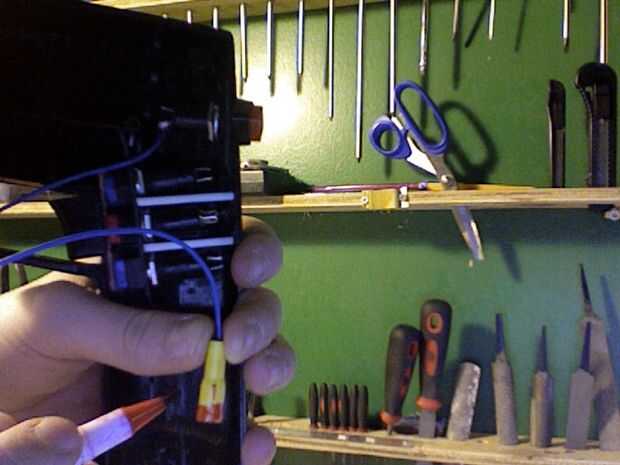

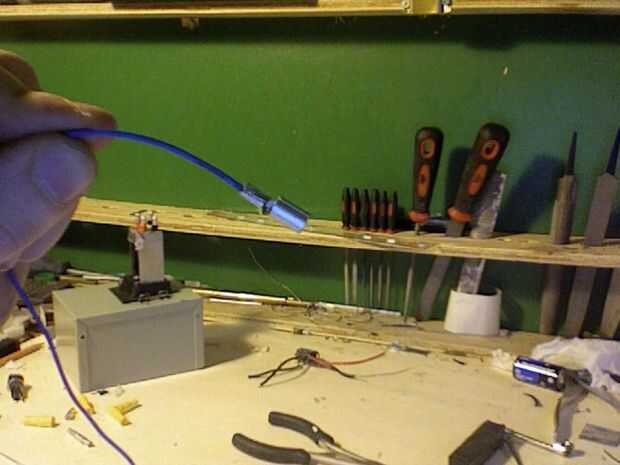

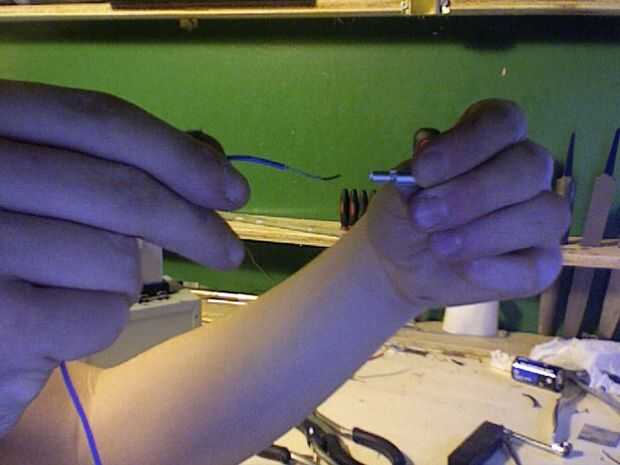

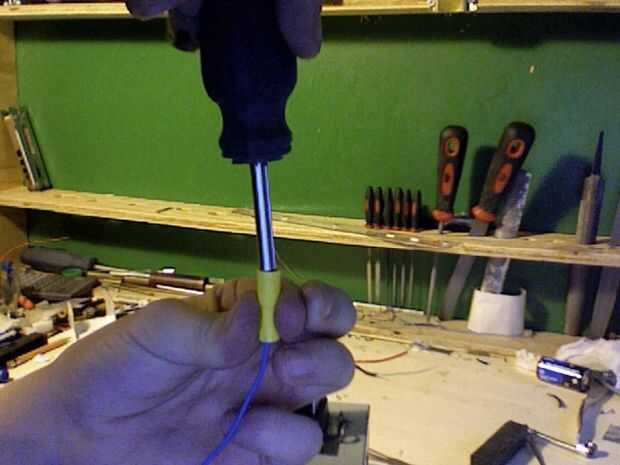

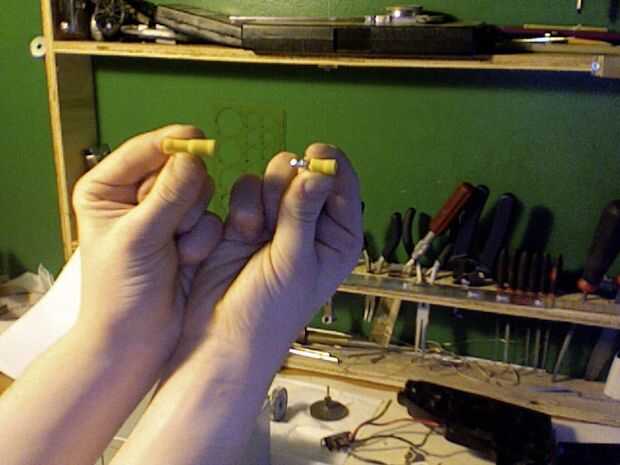

The first eleven images are about how to attach the female wire connector to a wire. Empezar por quitar el parte movible del metal entonces tira del aislamiento y atar el cable con el parte movible del metal. Luego sujete el extremo posterior de la parte movible del metal para asegurar el alambre y por último volver a colocar el tubo de plástico.

Esta parte es bastante simple, pero esto puede ser frustrante si usted no sabe cómo se arregla el cableado. Si no está seguro con circuitos te sugiero que sigas mis instrucciones exactamente. Si eres bueno con los circuitos podría hacer su propio circuito.

Tomar nota de la batería, los cables de cuatro debe ser etiquetados P1, P2, N1 y N2 el P está parado para el positivo y N es negativo, en mi caso P1 y N1 están conectados y 12V y N2 P2 son los mismos pero aislado.

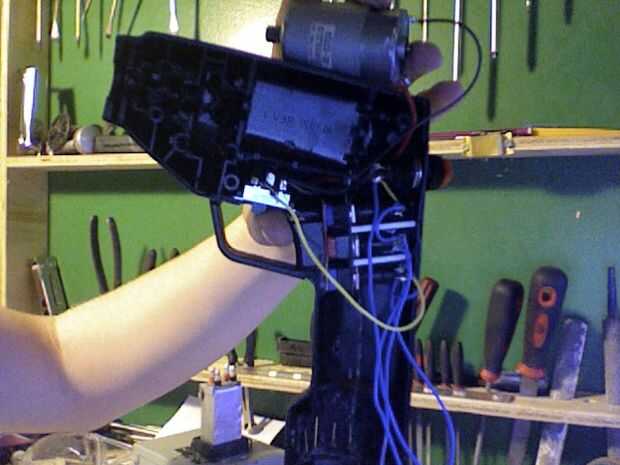

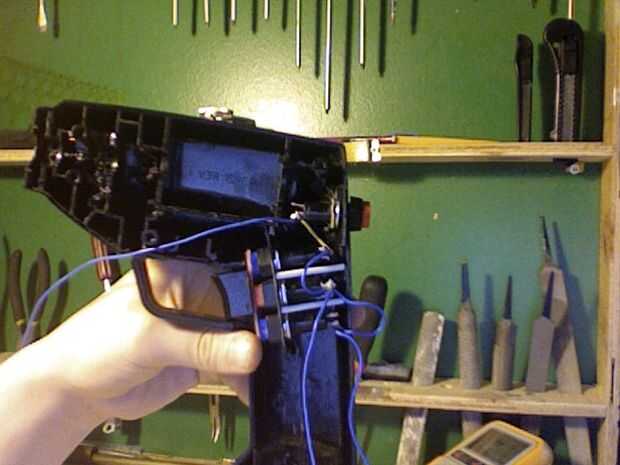

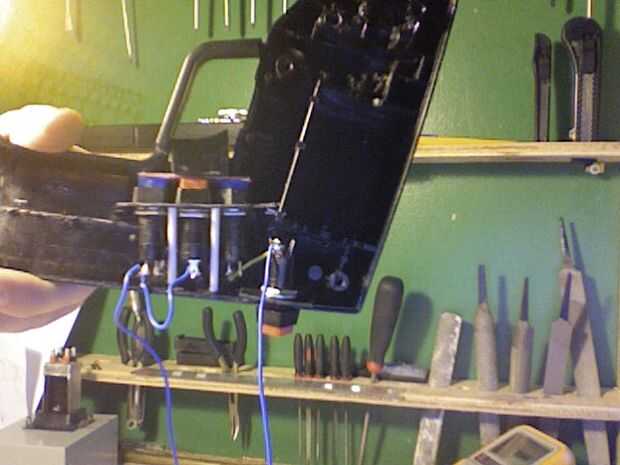

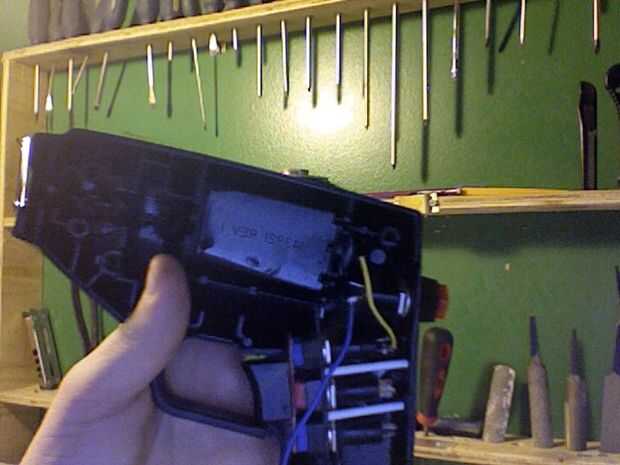

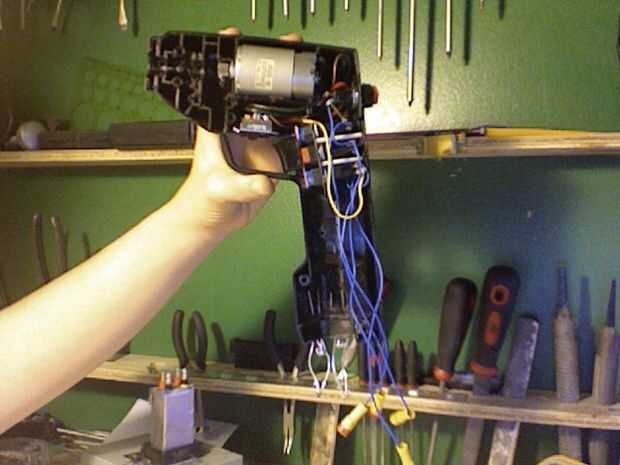

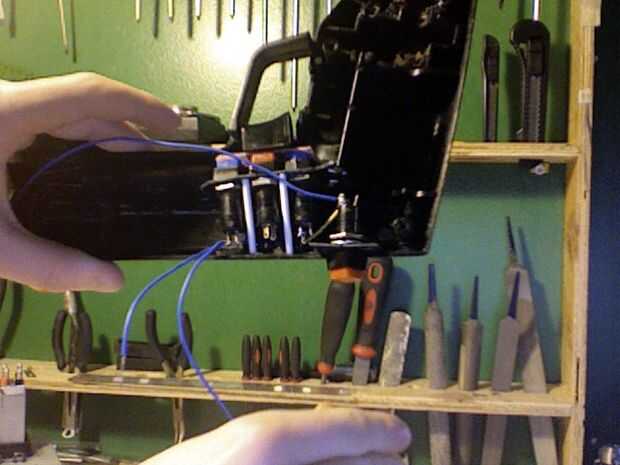

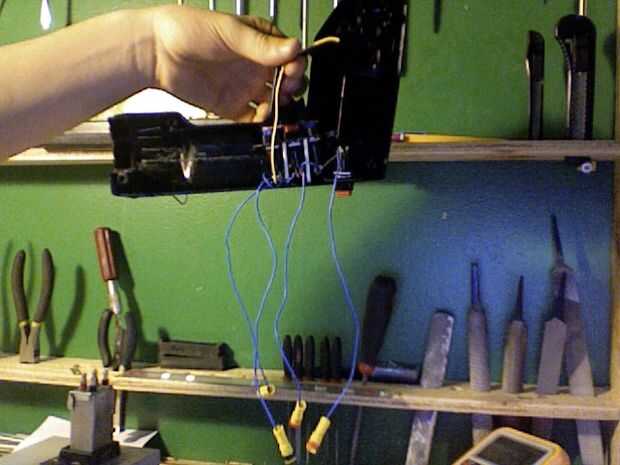

Para el cableado, consulte la duodécima, decimotercera, páginas XIV y XV
ver página de elfos y doce de Wile. Seguir el listado de los cables dado. Todos los puntos en la lista deben soldarse como uno en cada columna en la lista.

W1 w 2 w 3 w 4 w 5 w6 w7

P1 N1 P2 N2 E2 M1 M2
C1 A1 C2 A2 D1 F1 F2
B1 E1 D2 B2

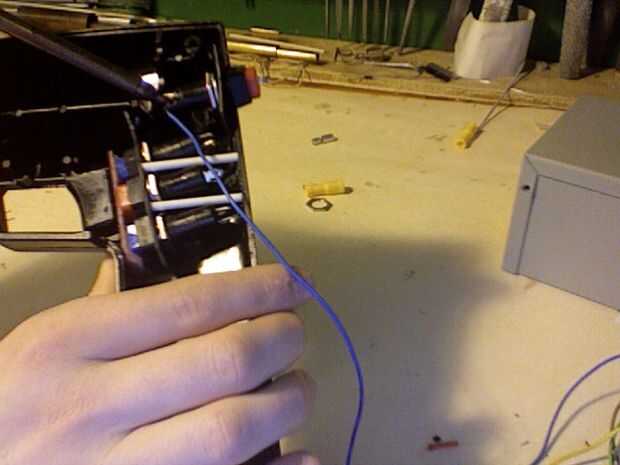

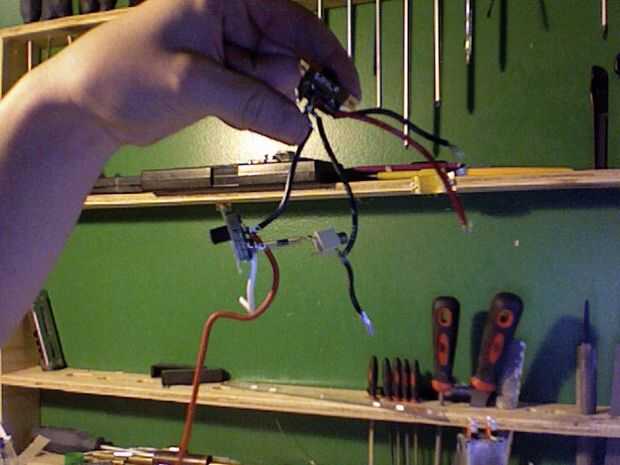

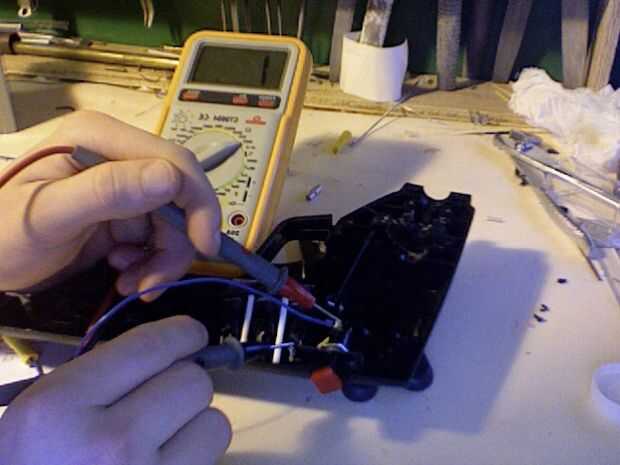

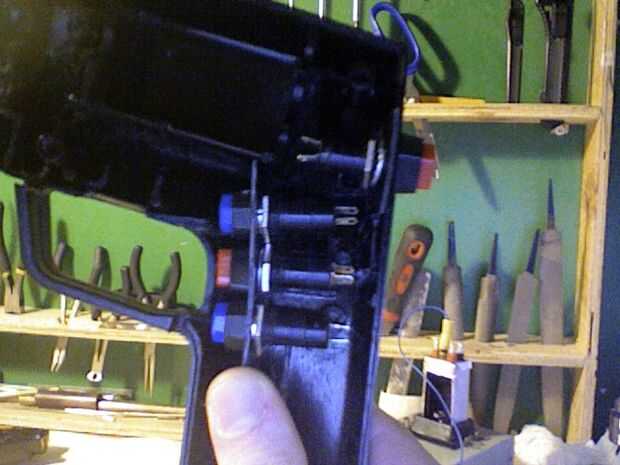

Una vez que has hecho todo esto usted puede comprobar el circuito de cortocircuitos o cualquier otro problema, entonces que lo que se ve en la primera imagen.
