Paso 9: Opción C (acabando con el zumbido)
Estos cambios parecen introducir zumbido en algunos circuitos de tubo de AC/DC. Por varias razones: rectificadores SS son más eficientes, la filtración es un poco y rectificación fullwave cambia los picos de onda PS de 60Hz a 120Hz.
Así en la búsqueda de un amplificador de zumbidos, yo he modificado el circuito algo. Esto ha hecho el pequeño amplificador de Gregory casi totalmente libre de zumbidos desagradables. Su kilometraje puede variar, cada amplificador es un poco diferente.
Nota sobre esta sección:
No hay costo para conversión a tensión más alta filamentos DC - Consumo de energía mayor. El consumo de energía para los filamentos de 120V AC es de 18 watts; 25,2 vatios para filamentos de DC 168V. Tener en cuenta. También tenga en cuenta que este mod puede elevar la tensión de placa para el pentodo de salida 50 5 algo más alto que el recomendado voltaje... esto ha trabajado bien para mí, pero YMMV.

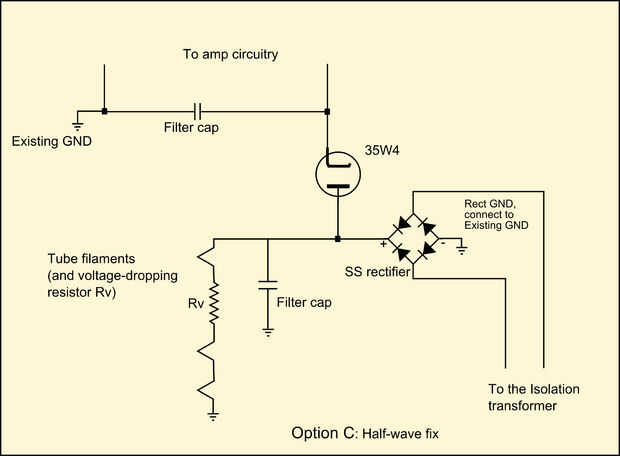

Opción C
Esta opción inserta otra tapa del filtro después del rectificador de SS. Es un poco extraño, como la tapa del filtro adicional se coloca entre los dos rectificadores. Técnicamente nada malo, simplemente inusual... (como son dos rectificadores, pero sabemos que funciona.) Simplemente, estamos alimentando al segundo rectificador una fuente de corriente es menor... ondulado .
Sin embargo, la opción C introduce una complicación: con incluso una tapa de filtro moderado, la tensión de filamento es mucho más cerca de C.C. a la CA original.
¿Eso es bueno, correcto? DC es más tranquilo. sí, pero el voltaje de DC resultante de la rectificación y filtrado de AC está más cerca de la tensión de pico y no puede ser tratado como un "promedio"... Por lo que el nuevo voltaje de DC es más alto, muy alto, de hecho. La vieja fórmula de AC-DC es en juego... la tensión es aproximadamente 1.4 veces la CA RMS, aprox. 168V. Esto seguramente le queme los filamentos.
Domando a la mayor tensión de filamento
Pero ya hay un resistor de la serie con los tres filamentos para soltar la tensión, para la línea de CA (115-120V). Sólo necesitamos aumentar esa resistencia, así que puede manejar el voltaje más alto.
¿Cómo calculamos el nuevo valor de resistencia para Rv? Algunos hechos...
--un total de 97 voltios (12 + 35 + 50 = 97) de la gota de los tres tubos (12AU6, 35W4, 5 de 50).
--dibuja cada tubo 150 mA (0,150 amperios). Es importante.
--el valor de Rv stock es 160 ohmios (para 120V).
--la nueva tensión de filamento es 168V .
Hmmm, cada tubo dibuja 150 mA. AaaHa! La corriente es igual para todos los componentes en un circuito serie. Así que debe coincidir con la corriente de Rv.
Tiempo para buena ol ' ley de Ohm (R = E / I, o resistencia = voltaje / corriente). Vamos a ver el valor original:
120 - 97 = 23 voltios extras a la gota.
Para conseguir la misma absorción de corriente para Rv: 23 /.150 = 153 ohmios. Buena! Es casi Spot-On en el valor de spec'ed de 160 ohm.
El nuevo valor de Rv
Calcula la tensión de los filamentos: 120 * 1.4 = 168V
168 - 97 = 71 voltios a la gota.
71 /.150 = 473 ohmios. Que está tan cerca de un valor...
470 ohmios es el nuevo valor de resistencia Rv. RV es 10,5 vatios de disipación, watter 15 se requiere.
Esto ha sido probado y funcionó perfectamente, la primera vez (¡ Yeah!)
Sí, esto sube el consumo de corriente (potencia total) del amplificador, sin aumentar la potencia de salida. OK, no absolutamente verdadero--el pentodo de salida ahora tiene un mayor voltaje de placa, por lo que la salida se incrementa ligeramente. La mayor tensión de filamento es dibujar alrededor de 7 vatios adicionales. El transformador iso llegar un poco más caliente.
La nueva tapa del filtro
Escoge un valor razonable aquí. He usado 22uF / 250V, pero que aumentó a 100uF / 250V. Funciona muy bien, y obviamente la tapa 100 uF es un poco más tranquila.
Otros Mods de la Hum
Moví la inicial SS rectificador tierra directamente para el perno que sujeta el rectificador al chasis. Probablemente ayuda un poco. La primera tapa del filtro (filamento) también se basa aquí.
También mover el transformador de aislamiento un poco más lejos de la bobina de voz del altavoz. Es fácil de experimentar con esto... sólo Fije el transformador "módulo" en diferentes lugares y probar. No tenía mucho efecto, pero no duele.
No olvide limpiar y vuelva a colocar enchufes, especialmente si están anclados directamente al chasis. Es una fuente común de hum.
