Paso 11: instalación

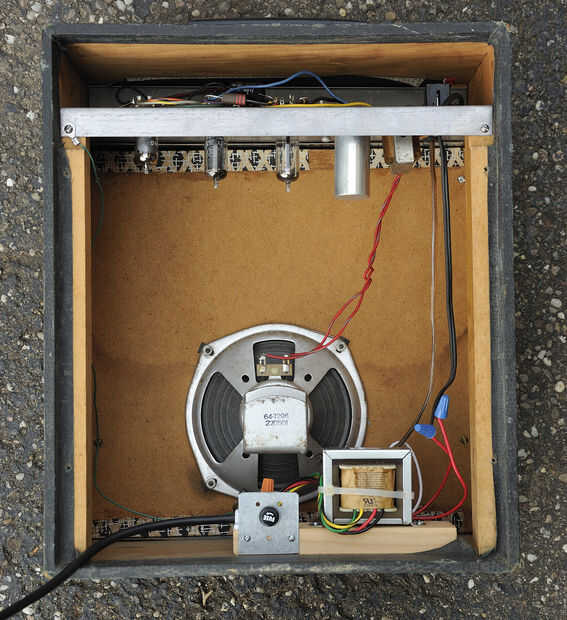

Fijar el módulo en su lugar
YEP. Eso significa colocar el módulo en algún lugar dentro del gabinete. Utilicé tornillos de madera; lo que es adecuado trabajar. Montaje cierta distancia del chasis está muy bien y puede ser ventajosa en algunas circunstancias.

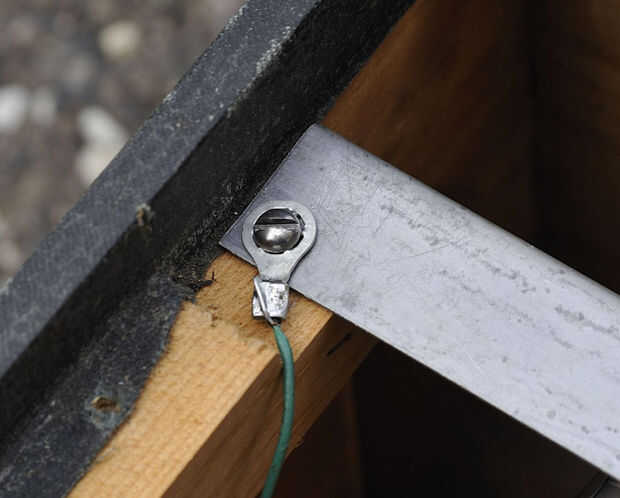

Conectar la masa de tierra (de cable y enchufe de tres patas)
Una característica de seguridad importante en cualquier amplificador es una tierra externa válida. Esto ayuda a proteger el amplificador (y el jugador) de una manera muy sencilla:
Si falla alguna pieza, o aflojar cualquier conexión y causa que un corto circuito, el cable a tierra proporciona un "seguro" camino de corriente, garantizando al mismo tiempo que la corriente de un cortocircuito también fundirá el fusible. Si el fusible se funde, sabes hay un problema a solucionar. Y no utilices equipos potencialmente peligrosos.
El cable de terminales de centro desde el cable de tres puntas es la tierra. En los Estados Unidos, este debe ser el cable verde. A prueba de todos modos, para estar seguro.
Conectar directamente al chasis. No pasan por el transformador de aislamiento.

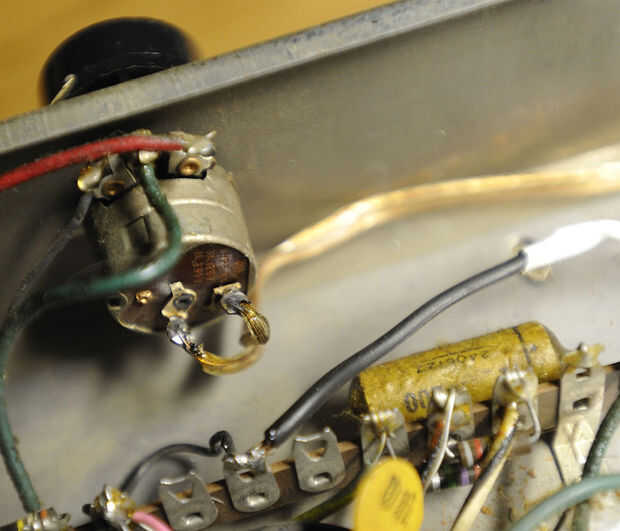

Conecte el interruptor de alimentación
Ruta de un cable de dos conductores del interruptor en el panel frontal, abajo a la línea de CA entrante. Cable, como el tipo utiliza en lámparas o extensión cables funciona bien. Comprar por el pie en ferreterías y tiendas de mejoras para el hogar (Home Depot, Lowes, etc..)
Perfore un agujero a través del chasis, si es necesario (lo hice). Instale un ojal de goma en el orificio, para evitar que el cable roce en el chasis, una creación de un corto circuito.
Enrute el cable lejos de la ruta de señal, si es posible.

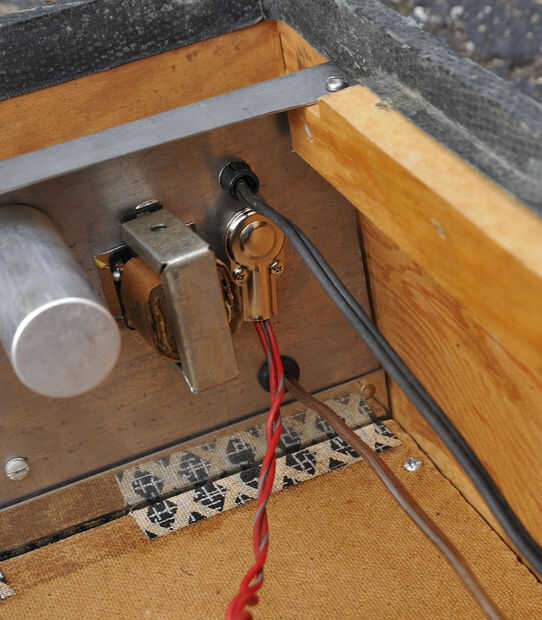

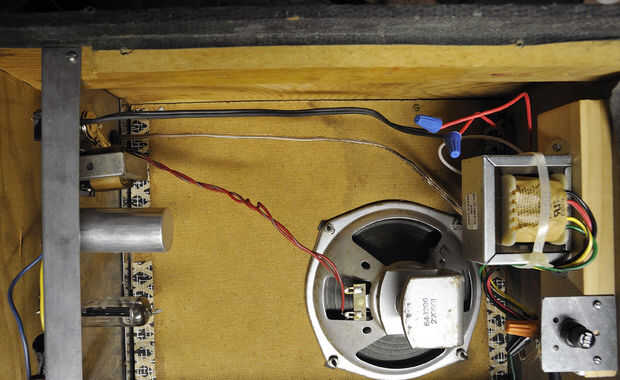

Conecte el transformador secundario a la amp
Como se indica en el paso de "media onda", hay varias vías para hacerlo.
Pero en cualquier caso, debe conectarse un cable doble conductor para los cables rojos del secundarios del transformador de aislamiento. Entonces se puede alimentar el alambre a través del chasis utilizando el orificio de entrada de cable de alimentación original.

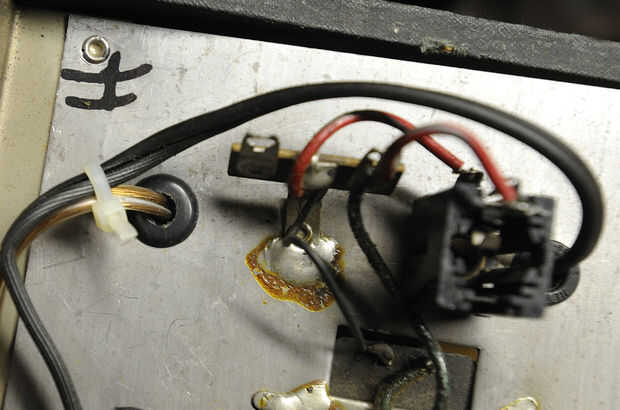

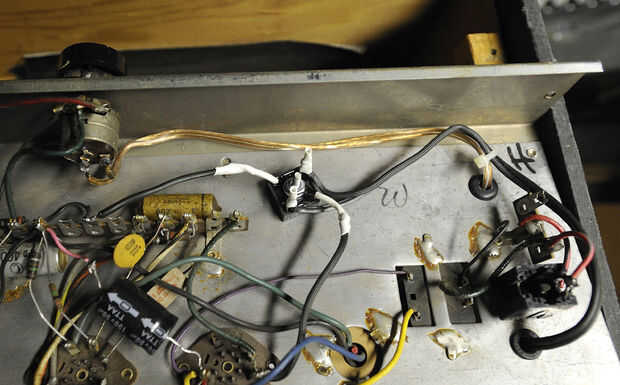

Añadir el rectificador de estado sólido puente
Esto se discute en profundidad en el paso 8, y se incluyen los esquemas. Compruebe la foto a continuación para un ejemplo de cableado.
Se utilizó un perno tipo de rectificador. Un nuevo agujero fue perforado en chasis para aceptar el perno de montaje.
Una vez que estén soldadas en su lugar, tubería del encogimiento del calor fue agregada.
