Paso 2: Entonces, ¿mi amplificador necesita uno?
Si tu amplificador tiene solamente un transformador (el transformador de salida) la respuesta es sí, usted necesita uno. Si tu amplificador tiene dos transformadores, es que no necesita un transformador de aislamiento.

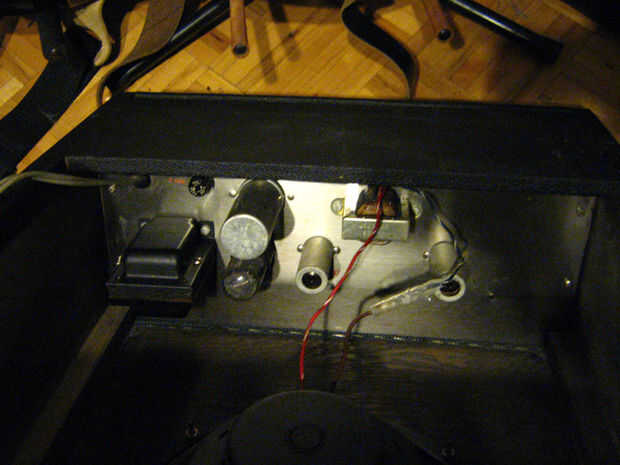

Transformadores de potencia, el tipo que está ausente en estos amplificadores lamentables, son los transformadores más grandes. También tienden a calentarse, por lo que 19 de 20 veces que se a montado en el exterior del chasis. La falta de uno será obvio.

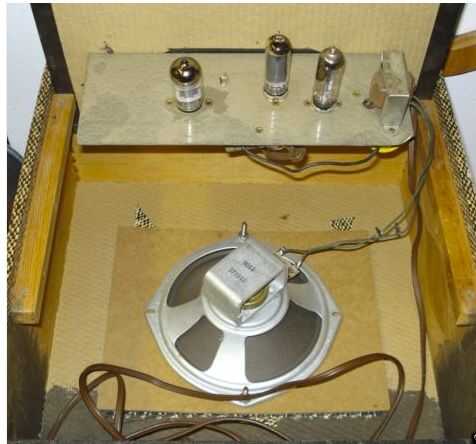

Transformadores de salida (y no a válvulas vintage pueden ser sin uno) sin embargo son más pequeñas y puede montarse de diferentes maneras, algunas de las cuales son difíciles de ver. Podrían ser en el exterior del chasis, sí--pero también debajo del chasis o del altavoz sí mismo. Pero ten por seguro, hay que ser un transformador de salida en algún lugar.
Pero espera, no es tan sencillo. Algunos amplificadores aislaron el recorrido de la señal de la red, pero no el voltaje del filamento. Si está equipado con un cable de tres puntas, estos amplificadores son algo más seguros, ya que ofrecen aislamiento en la mayoría de los casos.
Una forma segura de saber si el amplificador carece de aislamiento es examinar los tubos. Tubos americano se prefijan con el voltaje del filamento (12ax7 tiene un filamento 12V, 6V6 tiene un filamento 6V, etc.). Los circuitos AC/DC fueron diseñados para funcionar los filamentos en serie en una fuente de 110V. Por lo tanto tienen alta prefijos:
Un sistema común: 50 C 5, 35W4, 12AU6
.. .que juntos equivale a 97V, así que un resistor pequeño también fue agregado en serie para caer el voltaje de 110V un adicional 12 a 15V. Debe ser inmediatamente evidente que se trataba de una manera más barata de construir un amplificador. Y muchos fueron construidos.
¿Por lo tanto, de una forma segura perspectiva--amplificador requiere aislamiento? SÍ.
